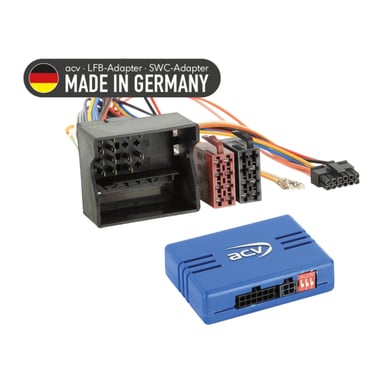

Adaptor buton de control pe volan pentru BMW / Mercedes / Smart / VW ACV SWC 42A-1190-003-0

Fiți primul care revizuiește produsul
adaptor volan pentru BMW 1er (E81/E82/E87/E88) (03/04->10/13), 3er (E90/E91/E92/E93) (03/05->10/13), Mercedes A-class (C169/W169) (10/04->04/08, 06/08->06/12), B-class (T245) (07/05->04/08, 04/08->09/11), C-class (CL203/S203/W203) (02/04->09/07), C-class (C204/S204/W204) (08/07->01/11, 03/11->10/15), Citan 420 (W420) (10/21->24), CLC-class (CL203) (06/08->02/11), CLK-class (W209) (04/05->01/10), CLS-class (C219) (04/08->09/10), E-class (S211/W211) (03/08->01/09), E-class (A212/C212/S212/W204) (02/09->03/13), G-class (W463) (04/07->06/08), G-class (W164) (09/08->06/12), GL-class (X164) (09/06->05/09, 05/09->07/12), M-class (W164) (07/05->04/08, 10/08->07/11), ML (W164) (07/05->04/08, 10/08->07/11), R-class (W251) (09/05->05/07, 05/07->05/10), SL-class (R230) (03/06->02/08, 04/08->12/11), SLK-class (R171) (04/08->03/11), Sprinter (W906) (04/06->08/13, 08/13->05/18), Sprinter (W907/W910) (06/18->12/20, 11/19->24), Vito/Viano (W639) (07/03->08/10, 09/10->03/14), Vito (W447) (10/14->02/19, 05/19->24), Smart For Four (W454) (01/04->04/07), VW Crafter I (2EC/2EK/2F) (03/06->07/11, 07/11->11/16)
Mai multe despre produs
520 RON
Număr de catalog: 42A-1190-003-0
1 până la 4 săptămâniWatchdog
Vă putem ajuta cu achiziția dvs
  • Puteți să ne returnați bunurile în termen de 14 zile

Adaptor buton de control pe volan pentru BMW / Mercedes / Smart / VW ACV SWC 42A-1190-003-0

Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).

Destinat pentru automobile

  • BMW 1er (E81/E82/E87/E88) (03/2004 -> 10/2013) - radio OEM original. Vehiculele cu deconectare a curentului permanent +12V bornă 30 — conectați la cutia cu siguranțe. Vehiculele cu PDC spate necesită adaptor 42cxpdc.
  • BMW 3er (E90/E91/E92/E93) (03/2005 -> 10/2013) - radio OEM original. Vehiculele cu deconectare a curentului permanent +12V bornă 30 — conectați la cutia cu siguranțe. Vehiculele cu PDC spate necesită adaptor 42cxpdc.
  • Mercedes A-class (C169/W169) (10/2004 -> 04/2008) - radio OEM original.
  • Mercedes A-class (C169/W169) (06/2008 -> 06/2012) - radio OEM original.
  • Mercedes B-class (T245) (07/2005 -> 04/2008) - radio OEM original.
  • Mercedes B-class (T245) (04/2008 -> 09/2011) - radio OEM original.
  • Mercedes C-class (CL203/S203/W203) (02/2004 -> 09/2007) - radio OEM original.
  • Mercedes C-class (C204/S204/W204) (08/2007 -> 01/2011) - radio OEM original. Vehiculele cu deconectare a curentului permanent +12V bornă 30 — conectați la cutia cu siguranțe.
  • Mercedes C-class (C204/S204/W204) (03/2011 -> 10/2015) - radio OEM original. Vehiculele cu deconectare a curentului permanent +12V bornă 30 — conectați la cutia cu siguranțe.
  • Mercedes Citan 420 (W420) (10/2021 -> 2024) - radio OEM original.
  • Mercedes CLC-class (CL203) (06/2008 -> 02/2011) - radio OEM original.
  • Mercedes CLK-class (W209) (04/2005 -> 01/2010) - radio OEM original.
  • Mercedes CLS-class (C219) (04/2008 -> 09/2010) - radio OEM original.
  • Mercedes E-class (S211/W211) (03/2008 -> 01/2009) - radio OEM original.
  • Mercedes E-class (A212/C212/S212/W204) (02/2009 -> 03/2013) - radio OEM original. Vehiculele cu deconectare a curentului permanent +12V bornă 30 — conectați la cutia cu siguranțe.
  • Mercedes G-class (W463) (04/2007 -> 06/2008) - radio OEM original.
  • Mercedes G-class (W164) (09/2008 -> 06/2012) - radio OEM original.
  • Mercedes GL-class (X164) (09/2006 -> 05/2009) - radio OEM original.
  • Mercedes GL-class (X164) (05/2009 -> 07/2012) - radio OEM original.
  • Mercedes M-class (W164) (07/2005 -> 04/2008) - radio OEM original.
  • Mercedes M-class (W164) (10/2008 -> 07/2011) - radio OEM original.
  • Mercedes ML (W164) (07/2005 -> 04/2008) - radio OEM original.
  • Mercedes ML (W164) (10/2008 -> 07/2011) - radio OEM original.
  • Mercedes R-class (W251) (09/2005 -> 05/2007) - radio OEM original.
  • Mercedes R-class (W251) (05/2007 -> 05/2010) - radio OEM original.
  • Mercedes SL-class (R230) (03/2006 -> 02/2008) - radio OEM original.
  • Mercedes SL-class (R230) (04/2008 -> 12/2011) - radio OEM original.
  • Mercedes SLK-class (R171) (04/2008 -> 03/2011) - radio OEM original.
  • Mercedes Sprinter (W906) (04/2006 -> 08/2013) - radio OEM original.
  • Mercedes Sprinter (W906) (08/2013 -> 05/2018) - radio OEM original.
  • Mercedes Sprinter (W907/W910) (06/2018 -> 12/2020) - radio OEM original. Vehiculele cu deconectare a curentului permanent +12V bornă 30 — conectați la cutia cu siguranțe.
  • Mercedes Sprinter (W907/W910) (11/2019 -> 2024) - radio OEM original. Vehiculele cu deconectare a curentului permanent +12V bornă 30 — conectați la cutia cu siguranțe.
  • Mercedes Vito/Viano (W639) (07/2003 -> 08/2010) - radio OEM original.
  • Mercedes Vito/Viano (W639) (09/2010 -> 03/2014) - radio OEM original.
  • Mercedes Vito (W447) (10/2014 -> 02/2019) - radio OEM original. Vehiculele cu deconectare a curentului permanent +12V bornă 30 — conectați la cutia cu siguranțe. Doar funcția de volum pentru OEM HU Audio 10.
  • Mercedes Vito (W447) (05/2019 -> 2024) - radio OEM original. Vehiculele cu deconectare a curentului permanent +12V bornă 30 — conectați la cutia cu siguranțe. Doar funcția de volum pentru OEM HU Audio 10.
  • Smart For Four (W454) (01/2004 -> 04/2007) - radio OEM original. Vehiculele cu Comand OEM Sat Nav 40 Pin Quadlock.
  • VW Crafter I (2EC/2EK/2F) (03/2006 -> 07/2011) - radio OEM original.
  • VW Crafter I (2EC/2EK/2F) (07/2011 -> 11/2016) - radio OEM original. Vehiculele cu deconectare a curentului permanent +12V bornă 30 — conectați la cutia cu siguranțe.

Informații CAN Bus

Conectori și alimentare:

  • Conector: 40 pini Quadlock Mercedes (cod: 42cx28).

Setări:

  • Verificați setarea DIP switch pe unitatea aftermarket (HU).

Compatibilitate cu vehicule:

  • Vehicule Mercedes cu Audio 20 2-DIN OEM HU.
  • Vehicule Mercedes cu Audio 50 APS Comand NTG2 / NTG2.5 OEM navigație.
  • Vehicule Mercedes Citan 420 (W420) cu Browse 1-DIN OEM HU.
  • Vehicule Mercedes Sprinter (W907/W910) cu Browse 1-DIN OEM HU.
  • Vehicule Mercedes Vito (W447) cu Audio 10 / Audio 15 OEM HU.
  • Vehicule Mercedes Vito (W447) cu Audio 30 / Audio 40 OEM navigație.
  • Vehicule VW Crafter cu RCD 3002 OEM HU.
  • Vehicule VW Crafter cu RNS 4001 / RNS 5001 OEM navigație.

Indicație LED diagnostic:

  • Albastru intermitent: căutare semnal CAN Bus în curs.
  • Albastru aprins: CAN Bus activ.
  • Roșu aprins: +12 V contact activ.

Informații suplimentare importante

  • Compatibil cu Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
  • Pentru activare completă este necesar cablu de conectare specific mărcii autoradio.

Instrucțiuni generale de instalare

Verificare înainte de montaj:

  1. Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.
  2. Deconectați radioul original (OEM HU) fără tensiune.
  3. Verificați toate conexiunile interfeței – fără tensiune.

Conectare și ordine de instalare:

  1. Setați și verificați configurarea HW a interfeței – fără tensiune.
  2. Verificați configurația cablului de conectare la HU – fără tensiune.
  3. Conectați cablul la HU conform manualului dispozitivului aftermarket.
  4. Conectați celelalte fire conform manualului dispozitivului.
  5. Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.
  6. Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.
  7. Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).
  8. Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.

Modificarea configurației:

  • Toate modificările trebuie efectuate fără tensiune.
  • După modificare repetați pașii 5–8 de mai sus.

În caz de defect:

  • Reinstalați unitatea OEM originală.
  • Porniți unitatea originală.
  • Inițiați oprirea sistemului CAN Bus.
  • Verificați configurarea HW a interfeței.
  • După oprirea CAN Bus repetați pașii 5 și 6.

La modificarea cablajului:

  • Instalarea și modificările pot fi efectuate doar de personal calificat.
  • Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.
  • Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.
  • Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.
  • Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.
  • Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.
