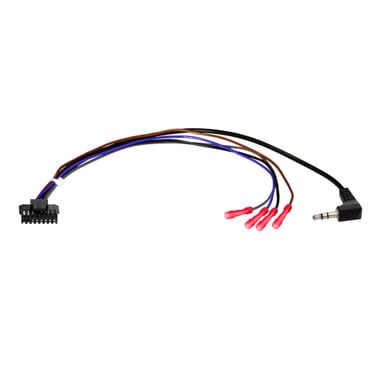

Cablu de interconectare 42XMULTILEAD1-0

Cablu de conectare pentru adaptorul de comandă volan 42XMULTILEAD1-0

• Cablu de conectare (patch) pentru conectarea diferitelor autoradio aftermarket la adaptorul de comandă pe volan (LFB / SWC) seria 42x-Serie.
• Producătorii folosesc diferite tipuri de intrări: un fir, două sau mai multe fire (Key1 / Key2 / GND) sau jack 3,5 mm – varianta exactă este specificată în manualul (BDA) unității.
• Toate conexiunile și setările DIP trebuie realizate înainte de conectarea la vehicul.
• Unele unități necesită „învățarea” (remaparea) comenzilor de pe volan în meniul unității conform instrucțiunilor producătorului.
• Înainte de montajul final, testați întotdeauna funcționalitatea.
• La anumite unități radio este necesar, din meniul dispozitivului, să „învățați” (remapați) funcțiile butoanelor de pe volan conform instrucțiunilor din manualul producătorului.
• Înainte de montajul final testați întotdeauna funcționarea corectă.

Avertisment

• Conectare: conector 16 Pin → jack 3,5 mm / ieșire multicablu.
• Compatibil cu interfețe analogice și CAN-Bus 42x(xx)-xxx.
• Pini analog: negru GND, albastru Key1 / SWC1, gri Key2 / SWC2.
• Pini IR: maro IR In / SWC.
• Analog / IR: jack 3,5 mm.
• Setați comutatoarele DIP conform BDA al unității (pentru conexiune analogică pot fi diferite – vezi mai jos).
• Unitățile Atoto nu sunt suportate.
• Trebuie comandat împreună cu adaptorul de comandă pe volan.
• Informații despre funcționare găsiți la linkul menționat.

Unități compatibile:

• Alpine – jack 3,5 mm.
• Blaupunkt 2010 -> – jack 3,5 mm sau Key1 / Key2 / GND.
• China HU – Key1 / Key2 / GND.
• Clarion – jack 3,5 mm.
• ESX – Key1 / Key2.
• Grundig – conexiune cu un fir.
• JVC – jack 3,5 mm sau conexiune cu un fir.
• Kenwood – conexiune cu un fir sau 2017 → jack 3,5 mm, 2020 → Key1 / Key2 / GND.
• Philips – conexiune cu un fir.
• Pioneer – jack 3,5 mm.
• Snooper – Key1 / Key2.
• Sony – jack 3,5 mm.
• XZent – conexiune cu un fir sau Key1 / Key2 / GND.
• Zenec – conexiune cu un fir.

Note DIP analog:

• Blaupunkt 2010 -> – jack 3,5 mm: Key1 / Key2 (extended).
• JVC – jack 3,5 mm: Key1 / Key2 (extended).
• Kenwood 2017 -> – jack 3,5 mm: Key1 / Key2 (extended).
• XZent – conexiune cu un fir: Zenec.
