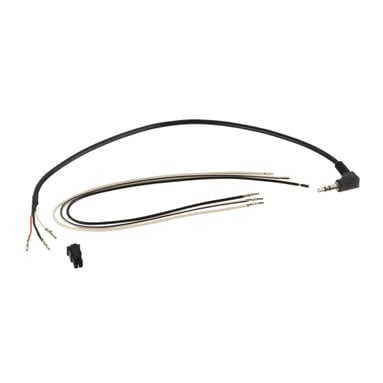

Cablu de conectare 42ARC100

Cablu de conectare pentru adaptorul de comandă pe volan 42ARC100

• Cablu de conectare (patch) pentru conectarea autoradio aftermarket la adaptorul de comandă pe volan (LFB/SWC).
• Producătorii de autoradio folosesc diferite tipuri de intrări de comandă: un fir, două sau mai multe fire (Key1/Key2/GND) sau intrare jack 3,5 mm – varianta exactă este indicată în manualul (BDA) al fiecărui autoradio.
• Toate cablurile necesare trebuie conectate înainte de conectarea interfeței la vehicul.
• La unele radiouri este necesară „învățarea” (remaparea) funcțiilor butoanelor de pe volan în meniul unității conform instrucțiunilor din BDA.
• Înainte de montajul final testați întotdeauna funcționarea corectă.

Atenționare

• Conectare: 4 pini Molex → jack 3,5 mm / cablu multiconductor.
• Cablu de conectare LFB pentru interfață 42cx401 (compatibil cu seturile 42a-xxxx-xxx).
• Setare DIP switch: conform tabelului de mai jos (mod ON/OFF).
• Unitățile aftermarket Atoto nu sunt suportate.
• Trebuie comandat împreună cu adaptorul corespunzător pentru volan.
• Modul de funcționare al adaptoarelor de volan și cablurilor este descris în linkul indicat.

Destinat pentru unități principale:

• Alpine – conectare jack 3,5 mm.
• Blaupunkt 2010 -> – jack 3,5 mm (Sony/Pioneer) sau Key1 / Key2 / (GND) pentru China HU.
• China HU – conectare Key1 / Key2 / (GND).
• Clarion – conectare jack 3,5 mm.
• Digital Dynamics – conexiune cu un fir.
• ESX – conectare Key1 / Key2 (China HU).
• JVC – jack 3,5 mm sau conexiune cu un fir (Kenwood).
• Kenwood – conexiune cu un fir sau jack 3,5 mm (2017 ->) sau Key1 / Key2 / GND (2020 ->).
• Pioneer – conectare jack 3,5 mm.
• Snooper – conectare Key1 / Key2 (China HU).
• Sony – conectare jack 3,5 mm.
• XZent – conexiune cu un fir.
• Zenec – conexiune cu un fir.

Setare DIP switch pentru 42cx401:

• Alpine – OFF / OFF / OFF.
• Blaupunkt 2010 -> – OFF / ON / OFF (alternativ: OFF / ON / ON).
• China HU – OFF / ON / OFF.
• Clarion – ON / ON / OFF.
• Digital Dynamics – OFF / OFF / ON.
• ESX – OFF / ON / OFF.
• JVC – ON / OFF / ON (alternativ: ON / ON / ON) – conexiune cu un fir și jack 3,5 mm.
• Kenwood – ON / ON / ON – conexiune cu un fir.
• Kenwood 2017 -> – OFF / ON / OFF (alternativ: OFF / ON / ON) – jack 3,5 mm.
• Kenwood 2020 -> – OFF / ON / OFF (alternativ: OFF / ON / ON) – Key1 / Key2 / GND.
• Pioneer – OFF / ON / ON.
• Snooper – OFF / ON / OFF.
• Sony – OFF / ON / ON.
• XZent – OFF / OFF / ON.
• Zenec – OFF / OFF / ON.
