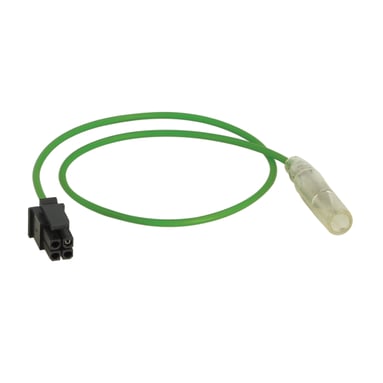

Cablu de conectare 42ARC105

Cablu de conectare pentru adaptorul de comandă pe volan 42ARC105

• Cablu de conectare (patch) pentru conectarea autoradio aftermarket JVC și Kenwood la adaptorul de comandă pe volan (LFB/SWC).
• Producătorii de autoradio folosesc diferite tipuri de intrări de comandă: un fir, două sau mai multe fire (Key1/Key2/GND) sau intrare jack 3,5 mm – varianta exactă este indicată în manualul (BDA) al fiecărui autoradio.
• Toate cablurile necesare trebuie conectate înainte de conectarea interfeței la vehicul.
• La unele radiouri este necesară „învățarea” (remaparea) funcțiilor butoanelor de pe volan în meniul unității conform instrucțiunilor din BDA.
• Înainte de montajul final testați întotdeauna funcționarea corectă.

Atenționare

• Conectare: 4 pini Molex → conexiune cu un fir.
• Cablu de conectare LFB pentru interfață 42cx401 (compatibil cu seturile 42a-xxxx-xxx).
• Setare DIP switch: conform tabelului de mai jos (mod ON/OFF).
• Unitățile aftermarket Atoto nu sunt suportate.
• Trebuie comandat împreună cu adaptorul corespunzător pentru volan.
• Modul de funcționare al adaptoarelor de volan și cablurilor este descris în linkul indicat.

Destinat pentru unități principale:

• JVC – conexiune cu un fir.
• Kenwood – conexiune cu un fir.

Setare DIP switch pentru 42cx401:

• JVC – ON / OFF / ON (alternativ: ON / ON / ON).
• Kenwood – ON / ON / ON (alternativ: ON / OFF / ON).
