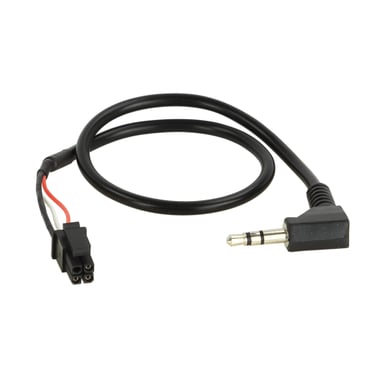

Cablu de conectare 42ARC107

Cablu de conectare pentru adaptorul de comandă pe volan 42ARC107

• Cablu de conectare (patch) pentru conectarea autoradio aftermarket Blaupunkt 2010 ->, Kenwood 2017 ->, Pioneer și Sony la adaptorul de comandă pe volan (LFB/SWC).
• Producătorii de autoradio folosesc diferite tipuri de intrări de comandă: un fir, două sau mai multe fire (Key1/Key2/GND) sau intrare jack 3,5 mm – varianta exactă este indicată în manualul (BDA) al fiecărui autoradio.
• Toate cablurile necesare trebuie conectate înainte de conectarea interfeței la vehicul.
• La unele radiouri este necesară „învățarea” (remaparea) funcțiilor butoanelor de pe volan în meniul unității conform instrucțiunilor din BDA.
• Înainte de montajul final testați întotdeauna funcționarea corectă.

Atenționare

• Conectare: 4 pini Molex → jack 3,5 mm.
• Cablu de conectare LFB pentru interfață 42cx401 (compatibil cu seturile 42a-xxxx-xxx).
• Setare DIP switch: conform tabelului de mai jos (mod ON/OFF).
• Unitățile aftermarket Atoto nu sunt suportate.
• Trebuie comandat împreună cu adaptorul corespunzător pentru volan.
• Modul de funcționare al adaptoarelor de volan și cablurilor este descris în linkul indicat.

Destinat pentru unități principale:

• Blaupunkt 2010 -> – conectare jack 3,5 mm.
• Kenwood 2017 -> – conectare jack 3,5 mm.
• Pioneer – conectare jack 3,5 mm.
• Sony – conectare jack 3,5 mm.

Setare DIP switch pentru 42cx401:

• Blaupunkt 2010 -> – OFF / ON / OFF (alternativ: OFF / ON / ON).
• Kenwood 2017 -> – OFF / ON / OFF (alternativ: OFF / ON / ON).
• Pioneer – OFF / ON / ON.
• Sony – OFF / ON / ON.
