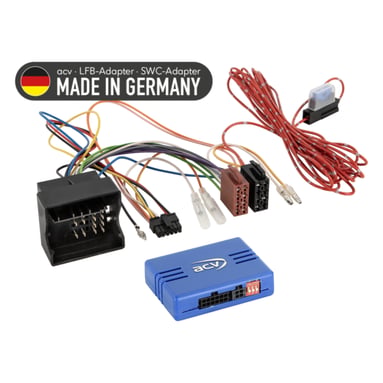

Adaptor buton de control pe volan pentru Mercedes ACV SWC 42A-1190-011-0
adaptor volan pentru Mercedes C-class (C204/S204/W204) (08/07->01/11, 03/11->10/15), E-class (A212/C212/S212/W212) (02/09->03/13), E-class (A207/C207/S212/W212) (04/13->03/17), Vito (W447) (10/14->02/19, 05/19->01/24), VW Crafter I (2EC/2EK/2F) (07/11->11/16)
Mai multe despre produs
Mai multe despre produs
Vă putem ajuta cu achiziția dvs
- Puteți să ne returnați bunurile în termen de 14 zile
Adaptor buton de control pe volan pentru Mercedes ACV SWC 42A-1190-011-0
Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).
Destinat pentru automobile
- Mercedes C-class C204 S204 W204 2007 -> 2011 - radio original Audio 10/15/30/40. Vehicule cu funcția +12V deconectare curent permanent bornă 30.
- Mercedes C-class C204 S204 W204 2011 -> 2015 - radio original Audio 10/15/30/40. Vehicule cu funcția +12V deconectare curent permanent bornă 30.
- Mercedes E-class A212 C212 S212 W212 2009 -> 2013 - radio original Audio 10/15/30/40. Vehicule cu funcția +12V deconectare curent permanent bornă 30.
- Mercedes E-class A207 C207 S212 W212 2013 -> 2017 - radio original Audio 10/15/30/40. Vehicule cu funcția +12V deconectare curent permanent bornă 30.
- Mercedes Vito W447 2014 -> 2019 - radio original Audio 10/15. Doar funcția de control al volumului. Vehicule cu funcția +12V deconectare curent permanent bornă 30.
- Mercedes Vito W447 2019 -> 2024 - radio original Audio 10/15. Doar funcția de control al volumului. Vehicule cu funcția +12V deconectare curent permanent bornă 30.
- VW Crafter I 2EC 2EK 2F 2011 -> 2016 - radio original RCD 3002.
Informații CAN Bus
Conectori și alimentare:
- Conector: 40 pini Quadlock BMW (cod: 42cx12).
- Alimentare: +12 V permanent (Klemme 30, siguranță) – fir roșu liber.
Setări:
- Verificați setarea DIP switch pe unitatea aftermarket (HU).
Compatibilitate cu vehicule:
- Vehicule cu funcție de deconectare a alimentării permanente +12 V (Klemme 30).
- Vehicule Mercedes-Benz Vito W447 cu Audio 10/15 sau Audio 30/40.
- Vehicule Mercedes-Benz Vito W447 cu E-Call necesită adaptor E-Call (cod: 1424-27-0).
- Vehicule fără pregătire pentru radio.
Indicație LED diagnostic:
- Albastru intermitent: căutare semnal CAN Bus în curs.
- Albastru aprins: CAN Bus activ.
- Roșu aprins: +12 V contact activ.
Informații suplimentare importante
- Compatibil cu Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
- Pentru activare completă este necesar cablu de conectare specific mărcii autoradio.
Instrucțiuni generale de instalare
Verificare înainte de montaj:
- Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.
- Deconectați radioul original (OEM HU) fără tensiune.
- Verificați toate conexiunile interfeței – fără tensiune.
Conectare și ordine de instalare:
- Setați și verificați configurarea HW a interfeței – fără tensiune.
- Verificați configurația cablului de conectare la HU – fără tensiune.
- Conectați cablul la HU conform manualului dispozitivului aftermarket.
- Conectați celelalte fire conform manualului dispozitivului.
- Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.
- Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.
- Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).
- Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.
Modificarea configurației:
- Toate modificările trebuie efectuate fără tensiune.
- După modificare repetați pașii 5–8 de mai sus.
În caz de defect:
- Reinstalați unitatea OEM originală.
- Porniți unitatea originală.
- Inițiați oprirea sistemului CAN Bus.
- Verificați configurarea HW a interfeței.
- După oprirea CAN Bus repetați pașii 5 și 6.
La modificarea cablajului:
- Instalarea și modificările pot fi efectuate doar de personal calificat.
- Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.
- Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.
- Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.
- Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.
- Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.
| Număr de catalog | 42A-1190-011-0 |
| Marcă | ACV |
| Link-uri | Prezentare web oficială |
