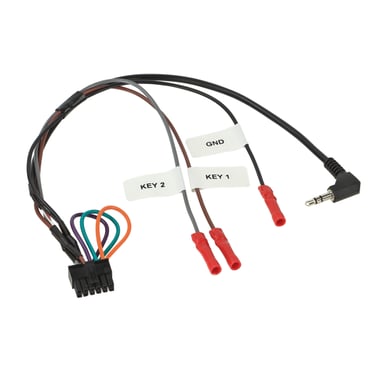

Cablu de conectare 42CTMULTILEAD-0
cablu de conectare pentru adaptoare de comandă pe volan pentru autoradio Alpine, Blaupunkt 2010 ->, China HU, Clarion, ESX, JVC, Kenwood, Panasonic, Philips, Pioneer, Snooper, Sony, XZent, Zenec
Mai multe despre produs
Mai multe despre produs
Vă putem ajuta cu achiziția dvs
- Puteți să ne returnați bunurile în termen de 14 zile
Cablu de conectare pentru adaptorul de comandă pe volan 42CTMULTILEAD5
- Cablu de conectare universal (patch) pentru conectarea autoradio aftermarket la adaptorul de comandă pe volan (LFB/SWC) ACV.
- Producătorii de autoradio folosesc diferite tipuri de intrări de comandă: un fir, două sau mai multe fire (Key1/Key2/GND) sau jack 3,5 mm – varianta exactă este indicată în manualul (BDA) al fiecărui autoradio.
- Toate cablurile necesare trebuie conectate înainte de conectarea interfeței la vehicul.
- La unele radiouri este necesară „învățarea” (remaparea) funcțiilor butoanelor de pe volan în meniul unității conform instrucțiunilor din BDA.
- Înainte de montajul final testați întotdeauna funcționarea corectă.
Atenționare
- Conectare: 12 pini Microfit → jack 3,5 mm / intrare multi-cablu.
- Cablu de conectare LFB pentru interfață ACV 42s-xxxxx și Infodapter 43u-xxxx.
- Configurare conform BDA al autoradioului.
- Unitățile aftermarket Atoto, Axion și Kienzle nu sunt suportate.
- Trebuie comandat împreună cu adaptorul corespunzător pentru volan.
- Modul de funcționare al adaptoarelor de volan și cablurilor este descris în linkul indicat.
Destinat pentru unități principale:
Alpine – conectare jack 3,5 mm.
Blaupunkt 2010 -> – conectare Key1 / Key2 / GND (China HU) sau jack 3,5 mm (Pioneer).
China HU – conectare Key1 / Key2 / GND.
Clarion – conectare jack 3,5 mm.
ESX – conectare Key1 / Key2 (China HU).
JVC – conectare jack 3,5 mm sau intrare cu un fir.
Kenwood – intrare cu un fir sau jack 3,5 mm (2017 ->, Pioneer).
Kenwood 2020 -> – conectare Key1 / Key2 / GND (China HU).
Panasonic – intrare cu un fir.
Philips – intrare cu un fir (doar conexiune centrală).
Pioneer – conectare jack 3,5 mm.
Snooper – conectare Key1 / Key2 (China HU).
Sony – conectare jack 3,5 mm.
XZent – intrare cu un fir sau conectare Key1 / Key2 / GND (China HU).
Zenec – intrare cu un fir.
| Număr de catalog | 42CTMULTILEAD-0 |
| Marcă | ACV |
| Link-uri | Prezentare web oficială |
