Adaptor buton de control pe volan pentru Mercedes / Smart / VW ACV SWC 42A-1190-00C

Fiți primul care revizuiește produsul
adaptor volan pentru Mercedes A-class (C169/W169) (10/04->04/08, 06/08->06/12), B-class (T245) (07/05->04/08, 04/08->09/11), C-class (W203) (03/00->01/05), C-class (CL203/S203/W203) (02/04->09/07), C-class (C204/S204/W204) (08/07->01/11, 03/11->10/15), Citan 420 (W420) (10/21->24), CLC-class (CL203) (06/08->02/11), CLK-class (C208) (07/99->03/03), CLK-class (C209) (03/02->05/05), CLK-class (W209) (04/05->01/10), CLS-class (C219) (04/08->09/10), E-class (W210) (06/99->12/02), E-class (S211/W211) (03/08->01/09), E-class (A212/C212/S212/W204) (02/09->03/13), G-class (W463) (04/07->06/08), G-class (W164) (09/08->06/12), GL-class (X164) (09/06->05/09, 05/09->07/12), M-class (W164) (07/05->04/08, 10/08->07/11), ML (W164) (07/05->04/08, 10/08->07/11), R-class (W251) (09/05->05/07, 05/07->05/10), SL-class (R230) (08/01->02/06), SLK-class (R171) (04/08->03/11), SLR (C199) (12/03->12/09), Sprinter (W906) (04/06->08/13, 08/13->05/18), Sprinter (W907/W910) (06/18->12/20, 11/19->24), Vito/Viano (W639) (04/06->08/10, 09/10->03/14), Vito (W447) (10/14->02/19, 05/19->01/24), Smart For Four (W454) (01/04->04/07), VW Crafter I (2EC/2EK/2F) (03/06->07/11, 07/11->11/16)
Mai multe despre produs
563 RON
Număr de catalog: 42A-1190-00C
1 până la 4 săptămâniWatchdog
Vă putem ajuta cu achiziția dvs
  • Puteți să ne returnați bunurile în termen de 14 zile

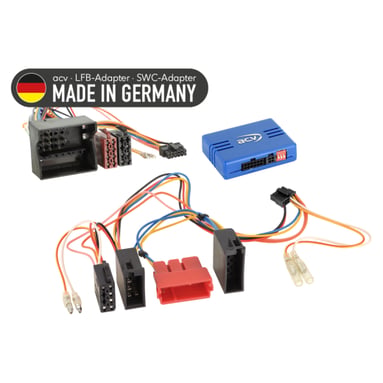

Adaptor buton de control pe volan pentru Mercedes / Smart / VW ACV SWC 42A-1190-00C

Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).

Destinat pentru automobile

  • Mercedes A-class C169 W169 2004 -> 2008 - radio original Audio 5/10.
  • Mercedes A-class C169 W169 2008 -> 2012 - radio original Audio 5/10.
  • Mercedes B-class T245 2005 -> 2008 - radio original Audio 5/10.
  • Mercedes B-class T245 2008 -> 2011 - radio original Audio 5/10.
  • Mercedes C-class CL203 S203 W203 2004 -> 2007 - radio original Audio 20/30.
  • Mercedes C-class C204 S204 W204 2007 -> 2011 - radio original Audio 20/30/50/Comand NTG 2/2.5. Vehicule cu funcția de deconectare +12V a alimentării permanente (borna 30).
  • Mercedes C-class C204 S204 W204 2011 -> 2015 - radio original Audio 20/30/50/Comand NTG 2/2.5. Vehicule cu funcția de deconectare +12V a alimentării permanente (borna 30).
  • Mercedes Citan 420 W420 2021 -> 2023 - radio original Browse 1-DIN.
  • Mercedes CLC-class CL203 2008 -> 2011 - radio original Audio 20/30.
  • Mercedes CLK-class C208 1999 -> 2003 - radio original Audio 10.
  • Mercedes CLK-class C209 2002 -> 2005 - radio original Audio 20.
  • Mercedes CLK-class W209 2005 -> 2010 - radio original Audio 20/30.
  • Mercedes CLS-class C219 2008 -> 2010 - radio original Audio 20/30.
  • Mercedes E-class W210 1999 -> 2002 - radio original Audio 10/30.
  • Mercedes E-class S211 W211 2008 -> 2009 - radio original Audio 20/30.
  • Mercedes E-class A212 C212 S212 W204 2009 -> 2013 - radio original Audio 20/30/50/Comand NTG 2/2.5. Vehicule cu funcția de deconectare +12V a alimentării permanente (borna 30).
  • Mercedes G-class W463 2007 -> 2008 - radio original Audio 20/30.
  • Mercedes G-class W164 2008 -> 2012 - radio original Audio 20/30/50/Comand NTG 2/2.5.
  • Mercedes GL-class X164 2006 -> 2009 - radio original Audio 20/30.
  • Mercedes GL-class X164 2009 -> 2012 - radio original Audio 20/30.
  • Mercedes M-class W164 2005 -> 2008 - radio original Audio 20/30.
  • Mercedes M-class W164 2008 -> 2011 - radio original Audio 20/30.
  • Mercedes ML W164 2005 -> 2008 - radio original Audio 20/30.
  • Mercedes ML W164 2008 -> 2011 - radio original Audio 20/30.
  • Mercedes R-class W251 2005 -> 2007 - radio original Audio 20/30.
  • Mercedes R-class W251 2007 -> 2010 - radio original Audio 20/30.
  • Mercedes SL-class R230 2001 -> 2006 - radio original Audio 20/30.
  • Mercedes SLK-class R171 2008 -> 2011 - radio original Audio 20/30.
  • Mercedes SLR C199 2003 -> 2009 - radio original Audio 20/30.
  • Mercedes Sprinter W906 2006 -> 2013 - radio original Audio 10/15/30.
  • Mercedes Sprinter W906 2013 -> 2018 - radio original Audio 10/15/30.
  • Mercedes Sprinter W907 W910 2018 -> 2020 - radio original Audio 10/15/30. Doar funcția de control al volumului.
  • Mercedes Sprinter W907 W910 2019 -> 2024 - radio original Audio 10/15/30. Doar funcția de control al volumului.
  • Mercedes Vito/Viano W639 2003 -> 2010 - radio original Audio 10/15.
  • Mercedes Vito/Viano W639 2010 -> 2014 - radio original Audio 10/15.
  • Mercedes Vito W447 2014 -> 2019 - radio original Audio 10/15/30/40. Vehicule cu funcția de deconectare +12V a alimentării permanente (borna 30). Doar funcția de control al volumului.
  • Mercedes Vito W447 2019 -> 2024 - radio original Audio 10/15/30/40. Vehicule cu funcția de deconectare +12V a alimentării permanente (borna 30). Doar funcția de control al volumului.
  • Smart For Four W454 2004 -> 2007 - radio original Comand.
  • VW Crafter I 2EC 2EK 2F 2006 -> 2011 - radio original RCD 2001.
  • VW Crafter I 2EC 2EK 2F 2011 -> 2016 - radio original RCD 3002. Vehicule cu funcția de deconectare +12V a alimentării permanente (borna 30).

Informații CAN Bus

Conectori și alimentare:

  • Conector: 40 pini Quadlock Mercedes (cod: 42cx28).
  • Conector: ISO / 10 pini ISO / Mini ISO Mercedes (cod: 42cx26).

Setări:

  • Verificați setarea DIP switch pe unitatea aftermarket (HU).

Compatibilitate cu vehicule:

  • Vehicule cu radio original Audio 5/10/20/30/40.
  • Vehicule cu navigație OEM Audio 30 APS, Audio 50 APS, Comand NTG 2/2.5.
  • Vehicule cu Browse 1-DIN (Citan, Sprinter).
  • Vehicule cu amplificator OEM:
  • Este necesar adaptor activ de sistem în funcție de tip (MOST → RCA, ISO → ISO).

Indicație LED diagnostic:

  • Albastru intermitent: căutare semnal CAN Bus în curs.
  • Albastru aprins: CAN Bus activ.
  • Roșu aprins: +12 V contact activ.

Informații suplimentare importante

  • Compatibil cu Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
  • Pentru activare completă este necesar cablu de conectare specific mărcii autoradio.

Instrucțiuni generale de instalare

Verificare înainte de montaj:

  1. Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.
  2. Deconectați radioul original (OEM HU) fără tensiune.
  3. Verificați toate conexiunile interfeței – fără tensiune.

Conectare și ordine de instalare:

  1. Setați și verificați configurarea HW a interfeței – fără tensiune.
  2. Verificați configurația cablului de conectare la HU – fără tensiune.
  3. Conectați cablul la HU conform manualului dispozitivului aftermarket.
  4. Conectați celelalte fire conform manualului dispozitivului.
  5. Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.
  6. Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.
  7. Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).
  8. Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.

Modificarea configurației:

  • Toate modificările trebuie efectuate fără tensiune.
  • După modificare repetați pașii 5–8 de mai sus.

În caz de defect:

  • Reinstalați unitatea OEM originală.
  • Porniți unitatea originală.
  • Inițiați oprirea sistemului CAN Bus.
  • Verificați configurarea HW a interfeței.
  • După oprirea CAN Bus repetați pașii 5 și 6.

La modificarea cablajului:

  • Instalarea și modificările pot fi efectuate doar de personal calificat.
  • Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.
  • Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.
  • Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.
  • Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.
  • Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.
Număr de catalog42A-1190-00C
MarcăACV
Link-uriPrezentare web oficială
