Cablu de conectare 42ARC1072

Cablu de conectare pentru adaptorul de comandă pe volan 42ARC1072

• Cablu de conectare (patch) pentru conectarea autoradio aftermarket Pioneer AVH, DMH și SPH (modele 2021 ->) la adaptorul de comandă pe volan (LFB/SWC).
• Producătorii de autoradio folosesc diferite tipuri de intrări de comandă: un fir, două sau mai multe fire (Key1/Key2/GND) sau intrare jack 3,5 mm – varianta exactă este indicată în manualul (BDA) al fiecărui autoradio.
• Toate cablurile necesare trebuie conectate înainte de conectarea interfeței la vehicul.
• La unele radiouri este necesară „învățarea” (remaparea) funcțiilor butoanelor de pe volan în meniul unității conform instrucțiunilor din BDA.
• Înainte de montajul final testați întotdeauna funcționarea corectă.

Atenționare

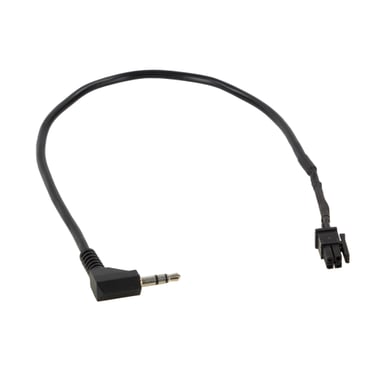

• Conectare: Molex Micro Fit 4 pini (f) → jack 3,5 mm.
• Cablu de conectare LFB pentru interfață 42cx401 (compatibil cu seturile 42a-xxxx-xxx).
• Fir roșu pe inel jack → diodă Schottky BAT43 / diodă 0,2 A cu catod / inel de blocare către conectorul Micro Fit.
• Setare DIP switch: conform tabelului de mai jos (mod OFF/ON/ON).
• Unitățile aftermarket Atoto nu sunt suportate.
• Trebuie comandat împreună cu adaptorul corespunzător pentru volan.
• Modul de funcționare al adaptoarelor de volan și cablurilor este descris în linkul indicat.

Destinat pentru unități principale:

• Pioneer jack 3,5 mm – toate modelele cu spate metalic plat lucios (2021 ->).

Dispozitive Pioneer compatibile:

• AVH – AVH-A240BT, AVH-A240DAB.
• DMH – DMH-A240BT, DMH-A241BT, DMH-A340DAB, DMH-A245BT.
• SPH – SPH-DA160DAB, SPH-DA360DAB.

Setare DIP switch pentru 42cx401:

• Pioneer – OFF / ON / ON.
