Cablu de conectare 42CTMULTILEAD3-0
cablu de conectare pentru adaptoare de comandă pe volan pentru autoradio Alpine, Beat, Blaupunkt 2010 ->, China HU, Clarion, ESX, JVC, Kenwood, Kenwood 2020 ->, Nakamichi, Panasonic, Philips, Pioneer, Snooper, Sony, XZent, Zenec
Mai multe despre produs
Mai multe despre produs
Vă putem ajuta cu achiziția dvs
- Puteți să ne returnați bunurile în termen de 14 zile

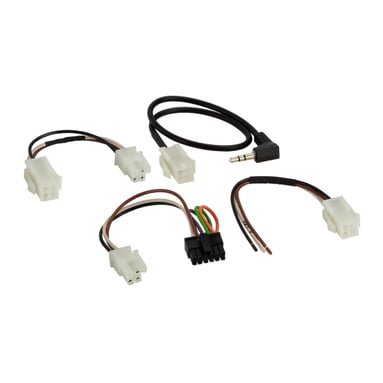

Cablu de conectare pentru adaptorul de comandă pe volan 42CTMULTILEAD3-0
- Cablu de conectare universal (patch) pentru conectarea autoradio aftermarket la adaptorul de comandă pe volan (LFB/SWC) ACV.
- Producătorii de autoradio folosesc diferite tipuri de intrări de comandă: un fir, două sau mai multe fire (Key1/Key2/GND) sau jack 3,5 mm – varianta exactă este indicată în manualul (BDA) al fiecărui autoradio.
- Toate cablurile necesare trebuie conectate înainte de conectarea interfeței la vehicul.
- La unele radiouri este necesară „învățarea” (remaparea) funcțiilor butoanelor de pe volan în meniul unității conform instrucțiunilor din BDA.
- Înainte de montajul final testați întotdeauna funcționarea corectă.
Atenționare
- Conectare: 12 pini Micro Fit → Molex Mini Fit.
- Molex Mini Fit → Key1 / Key2 / GND.
- Molex Mini Fit → jack 3,5 mm.
- Molex Mini Fit → jack 3,5 mm Pioneer AVH/DMH/SPH (cu conector intermediar Molex).
- Cablu de conectare LFB pentru interfață ACV 42s-xxxxx și Infodapter 43u-xxxx.
- Configurare conform BDA al autoradioului.
- Unitățile aftermarket Atoto, Axion și Kienzle nu sunt suportate.
- Trebuie comandat împreună cu adaptorul corespunzător pentru volan.
- Modul de funcționare al adaptoarelor de volan și cablurilor este descris în linkul indicat.
Destinat pentru unități principale:
- Alpine – conectare jack 3,5 mm.
- Beat – intrare cu un fir.
- Blaupunkt 2010 -> – conectare Key1 / Key2 / GND sau jack 3,5 mm.
- China HU – conectare Key1 / Key2 / GND.
- Clarion – conectare jack 3,5 mm.
- ESX – conectare Key1 / Key2.
- JVC – conectare jack 3,5 mm sau intrare cu un fir.
- Kenwood – intrare cu un fir sau conectare jack 3,5 mm (2017 ->).
- Kenwood 2020 -> – conectare Key1 / Key2 / GND.
- Nakamichi – intrare cu un fir.
- Philips – intrare cu un fir.
- Panasonic – intrare cu un fir.
- Pioneer – conectare jack 3,5 mm, inclusiv AVH/DMH/SPH cu conector intermediar Molex.
- Snooper – conectare Key1 / Key2.
- Sony – conectare jack 3,5 mm.
- XZent – intrare cu un fir sau conectare Key1 / Key2 / GND.
- Zenec – intrare cu un fir.
Dispozitive Pioneer 2021/2022 -> cu spate metalic plat:
- Pioneer AVH – AVH-A240BT, AVH-A240DAB.
- Pioneer DMH – DMH-A240BT, DMH-A241BT, DMH-A340DAB, DMH-A245BT.
- Pioneer SPH – SPH-DA160DAB, SPH-DA360DAB.
| Număr de catalog | 42CTMULTILEAD3-0 |
| Marcă | ACV |
| Link-uri | Prezentare web oficială |
