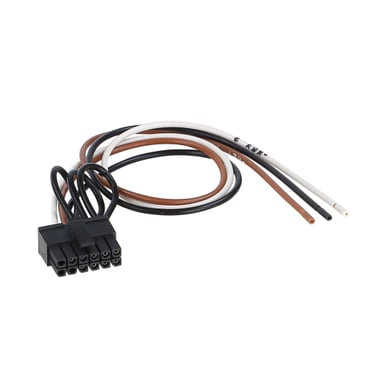

Cablu de conectare 42CTCHINAHULEAD-0

Cablu de conectare pentru adaptorul de comandă pe volan 42CTCHINAHULEAD-0

• Cablu de conectare (patch) pentru conectarea autoradio aftermarket Blaupunkt, China HU, ESX, Kenwood 2020 ->, Snooper și XZent la adaptorul de comandă pe volan (LFB/SWC) ACV.
• Producătorii de autoradio folosesc diferite tipuri de intrări de comandă: un fir, două sau mai multe fire (Key1/Key2/GND) sau jack 3,5 mm – varianta exactă este indicată în manualul (BDA) al fiecărui autoradio.
• Toate cablurile necesare trebuie conectate înainte de conectarea interfeței la vehicul.
• La unele radiouri este necesară „învățarea” (remaparea) funcțiilor butoanelor de pe volan în meniul unității conform instrucțiunilor din BDA.
• Înainte de montajul final testați întotdeauna funcționarea corectă.

Atenționare

• Conectare: 12 pini Microfit → Key1 / Key2 / GND.
• Culori fire: alb = Key2, maro = Key1, negru = GND.
• Cablu de conectare LFB pentru interfață ACV 42s-xxxxx și Infodapter 43u-xxxx.
• Unitățile aftermarket Atoto nu sunt suportate.
• Trebuie comandat împreună cu adaptorul corespunzător pentru volan.
• Modul de funcționare al adaptoarelor de volan și cablurilor este descris în linkul indicat.

Destinat pentru unități principale:

• Blaupunkt 2010 -> – conectare Key1 / Key2 / (GND).
• China HU – conectare Key1 / Key2 / (GND).
• ESX – conectare Key1 / Key2.
• Kenwood 2020 -> – conectare Key1 / Key2 / GND.
• Snooper – conectare Key1 / Key2.
• XZent – conectare Key1 / Key2 / GND.
