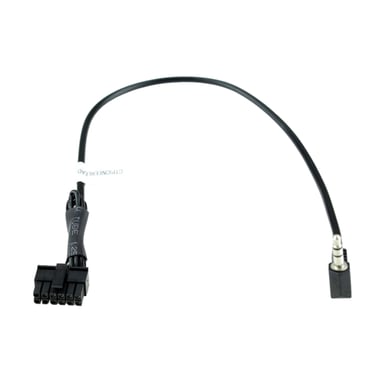

Cablu de conectare 42CTPIONEERLEAD2

Cablu de conectare pentru adaptorul de comandă pe volan 42CTPIONEERLEAD2

• Cablu de conectare (patch) pentru conectarea autoradio Pioneer seria AVH, DMH și SPH (ani model 2021/2022 ->) la adaptorul de comandă pe volan (LFB/SWC) ACV.
• Producătorii de autoradio folosesc diferite tipuri de intrări de comandă: un fir, două sau mai multe fire (Key1/Key2/GND) sau jack 3,5 mm – varianta exactă este indicată în manualul (BDA) al fiecărui radio.
• Toate cablurile necesare trebuie conectate înainte de conectarea interfeței la vehicul.
• La unele radiouri este necesară „învățarea” (remaparea) funcțiilor butoanelor de pe volan în meniul unității conform instrucțiunilor din BDA.
• Înainte de montajul final testați întotdeauna funcționarea corectă.

Atenționare

• Conectare: 12 pini Microfit → jack 3,5 mm.
• Cablu LFB pentru interfață ACV 42s-xxxxx și Infodapter 43u-xxxx.
• Kathode/Sperrring pentru conector Micro Fit.
• Configurare conform BDA al autoradioului.
• Trebuie comandat împreună cu adaptorul corespunzător pentru volan.
• Modul de funcționare al adaptoarelor de volan și cablurilor este descris în linkul indicat.

Destinat pentru unități principale:

• Pioneer – conectare jack 3,5 mm, modele 2021/2022 -> cu spate metalic lucios plat.

Modele Pioneer compatibile:

• Pioneer AVH: AVH-A240BT, AVH-A240DAB
• Pioneer DMH: DMH-A240BT, DMH-A241BT, DMH-A340DAB, DMH-A245BT
• Pioneer SPH: SPH-DA160DAB, SPH-DA360DAB
