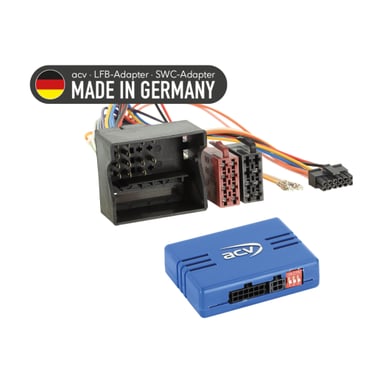

Adaptor buton de control pe volan pentru Porsche ACV SWC 42A-1323-001-0
adaptor volan pentru Porsche 911 (977) (08/08->05/13), Boxster (987) (02/09->01/12), Boxster (981) (04/12->01/16), Cayenne (9PA/955) (02/07->02/10), Cayenne (92A/958) (05/10->07/14, 10/14->12/17), Cayman (987C) (02/09->11/12, 03/13->04/16), Panamera (970) (09/09->04/13, 07/13->07/16)
Mai multe despre produs
Mai multe despre produs
Vă putem ajuta cu achiziția dvs
- Puteți să ne returnați bunurile în termen de 14 zile
Adaptor buton de control pe volan pentru Porsche ACV SWC 42A-1323-001-0
Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).
Destinat pentru automobile
- Porsche 911 (977) 08/2008 -> 05/2013 - autoradio original PCM 3.0 / PCM 3.1 / CRD30.
- Porsche Boxster (987) 02/2009 -> 01/2012 - autoradio original PCM 3.0 / PCM 3.1 / CRD30.
- Porsche Boxster (981) 04/2012 -> 01/2016 - autoradio original PCM 3.0 / PCM 3.1 / CRD30.
- Porsche Cayenne (9PA/955) 02/2007 -> 02/2010 - autoradio original PCM 3.0 / PCM 3.1 / CRD30.
- Porsche Cayenne (92A/958) 05/2010 -> 07/2014 - autoradio original PCM 3.0 / PCM 3.1 / CRD30.
- Porsche Cayenne (92A/958) 10/2014 -> 12/2017 - autoradio original PCM 3.0 / PCM 3.1 / CRD30.
- Porsche Cayman (987C) 02/2009 -> 11/2012 - autoradio original PCM 3.0 / PCM 3.1 / CRD30.
- Porsche Cayman (987C) 03/2013 -> 04/2016 - autoradio original PCM 3.0 / PCM 3.1 / CRD30.
- Porsche Panamera (970) 09/2009 -> 04/2013 - autoradio original PCM 3.0 / PCM 3.1 / CRD30.
- Porsche Panamera (970) 07/2013 -> 07/2016 - autoradio original PCM 3.0 / PCM 3.1 / CRD30.
Informații CAN Bus
Conectori și alimentare:
- Conector: 40 pini Porsche Quadlock (cod: 42cx28).
- +12 V antenă remote – verificați înainte de instalare cu unitatea OEM: cameră A, Pin 13 sau alternativ Pin 14.
- +12 V Amp Remote – verificați înainte de instalare cu unitatea OEM: cameră B (albastru), Pin 4.
Setări și limitări:
- Verificați setarea DIP switch pe unitatea aftermarket (HU).
- Unități OEM suportate: PCM 3.0, PCM 3.1, CRD30.
- Funcțiile de setare ale vehiculului nu sunt suportate.
Indicație LED diagnostic:
- Albastru intermitent: căutare CAN Bus în curs.
- Albastru aprins: CAN Bus activ.
- Roșu: +12 V contact activ.
Semnale furnizate de adaptor:
- Roz: +12 V contact (Klemme 15) max. 1,5 A.
- Portocaliu: +12 V iluminare (Klemme 58) max. 0,1 A.
- Alb: +12 V semnal marșarier max. 1,5 A.
- Galben/verde, galben/roșu: semnal viteză.
Informații suplimentare importante
Pentru activare completă este necesar cablu de conectare specific mărcii autoradio.
Instrucțiuni generale de instalare
Verificare înainte de montaj:
- Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.
- Deconectați radioul original (OEM HU) fără tensiune.
- Verificați toate conexiunile interfeței – fără tensiune.
Conectare și ordine de instalare:
- Setați și verificați configurarea HW a interfeței – fără tensiune.
- Verificați configurația cablului de conectare la HU – fără tensiune.
- Conectați cablul la HU conform manualului dispozitivului aftermarket.
- Conectați celelalte fire conform manualului dispozitivului.
- Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.
- Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.
- Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).
- Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.
Modificarea configurației:
- Toate modificările trebuie efectuate fără tensiune.
- După modificare repetați pașii 5–8 de mai sus.
În caz de defect:
- Reinstalați unitatea OEM originală.
- Porniți unitatea originală.
- Inițiați oprirea sistemului CAN Bus.
- Verificați configurarea HW a interfeței.
- După oprirea CAN Bus repetați pașii 5 și 6.
La modificarea cablajului:
- Instalarea și modificările pot fi efectuate doar de personal calificat.
- Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.
- Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.
- Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.
- Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.
- Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.
| Număr de catalog | 42A-1323-001-0 |
| Marcă | ACV |
| Link-uri | Prezentare web oficială |
