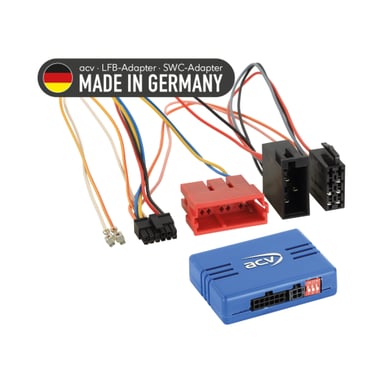

Adaptor buton de control pe volan pentru Porsche ACV SWC 42A-1323-000-0
adaptor volan pentru Porsche 911 (997) (07/04->08/09), Boxster (987) (10/04->01/09), Cayenne (9PA/955) (09/02->12/06), Cayman (987C) (11/05->01/09)
Mai multe despre produs
Mai multe despre produs
Vă putem ajuta cu achiziția dvs
- Puteți să ne returnați bunurile în termen de 14 zile
Adaptor buton de control pe volan pentru Porsche ACV SWC 42A-1323-000-0
Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).
Destinat pentru automobile
- Porsche 911 (997) 07/2004 -> 08/2009 - radio auto original PCM 2.0 / PCM 2.1 / CDR23 / CDR24, sistem audio OEM MOST sau Mini ISO galben, sau conector ISO pentru difuzoare (+12V Amp Remote 0,75 mm² negru/roșu în conectorul de alimentare ISO).
- Porsche Boxster (987) 10/2004 -> 01/2009 - radio auto original PCM 2.0 / PCM 2.1 / CDR23 / CDR24, sistem audio OEM MOST sau Mini ISO galben, sau conector ISO pentru difuzoare (+12V Amp Remote 0,75 mm² negru/roșu în conectorul de alimentare ISO).
- Porsche Cayenne (9PA/955) 09/2002 -> 12/2006 - radio auto original PCM 2.0 / PCM 2.1 / CDR23 / CDR24, sistem audio OEM MOST sau Mini ISO galben, sau conector ISO pentru difuzoare (+12V Amp Remote 0,75 mm² negru/roșu în conectorul de alimentare ISO).
- Porsche Cayman (987C) 11/2005 -> 01/2009 - radio auto original PCM 2.0 / PCM 2.1 / CDR23 / CDR24, sistem audio OEM MOST sau Mini ISO galben, sau conector ISO pentru difuzoare (+12V Amp Remote 0,75 mm² negru/roșu în conectorul de alimentare ISO).
Informații CAN Bus
Conectori și alimentare:
- Conector: ISO / Mini ISO Porsche (cod: 42cx24).
- Pentru vehicule cu sistem audio OEM MOST: Adaptor activ Mercedes/Porsche MOST → CINCH (cod: 13-1190-52).
- Pentru vehicule cu sistem audio OEM Mini ISO galben: Adaptor activ Audi 2/4 canale Mini ISO → ISO (cod: 13-1338-02).
- Pentru sistem OEM cu conector ISO difuzoare: +12 V Amp Remote (0,75 mm² negru/roșu) în conectorul de alimentare ISO.
Setări:
- Verificați setarea DIP switch pe unitatea aftermarket (HU).
- Unități OEM suportate: PCM 2.0, PCM 2.1, CDR23, CDR24.
Indicație LED diagnostic:
- Fir roz: +12 V contact (Klemme 15) max. 1,5 A.
- Fir portocaliu: +12 V iluminare (Klemme 58) max. 0,1 A.
- Fir alb: +12 V semnal marșarier max. 1,5 A.
- Galben/verde, galben/roșu: semnal viteză.
Informații suplimentare importante
- Compatibil cu Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
- Pentru activare completă este necesar cablu de conectare specific mărcii autoradio.
Instrucțiuni generale de instalare
Verificare înainte de montaj:
- Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.
- Deconectați radioul original (OEM HU) fără tensiune.
- Verificați toate conexiunile interfeței – fără tensiune.
Conectare și ordine de instalare:
- Setați și verificați configurarea HW a interfeței – fără tensiune.
- Verificați configurația cablului de conectare la HU – fără tensiune.
- Conectați cablul la HU conform manualului dispozitivului aftermarket.
- Conectați celelalte fire conform manualului dispozitivului.
- Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.
- Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.
- Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).
- Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.
Modificarea configurației:
- Toate modificările trebuie efectuate fără tensiune.
- După modificare repetați pașii 5–8 de mai sus.
În caz de defect:
- Reinstalați unitatea OEM originală.
- Porniți unitatea originală.
- Inițiați oprirea sistemului CAN Bus.
- Verificați configurarea HW a interfeței.
- După oprirea CAN Bus repetați pașii 5 și 6.
La modificarea cablajului:
- Instalarea și modificările pot fi efectuate doar de personal calificat.
- Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.
- Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.
- Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.
- Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.
- Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.
| Număr de catalog | 42A-1323-000-0 |
| Marcă | ACV |
| Link-uri | Prezentare web oficială |
