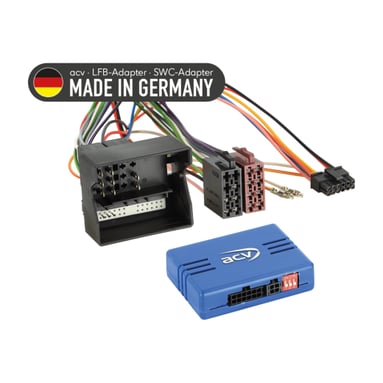

Adaptor buton de control pe volan pentru Mercedes ACV SWC 42A-1190-004-0
adaptor volan pentru Mercedes CLS-class (W219) (10/2004->06/2008), E-class (S211/W211) (03/2002->02/2008), SLK-class (R171) (03/2004->03/2008)
Mai multe despre produs
Mai multe despre produs
Vă putem ajuta cu achiziția dvs
- Puteți să ne returnați bunurile în termen de 14 zile
Adaptor buton de control pe volan pentru Mercedes ACV SWC 42A-1190-004-0
Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).
Destinat pentru automobile
- Mercedes CLS-class (W219) (10/2004 -> 06/2008) - radio auto OEM original.
- Mercedes E-class (S211/W211) (03/2002 -> 02/2008) - radio auto OEM original. Funcția compartimentului electric susținută în timpul funcționării motorului.
- Mercedes SLK-class (R171) (03/2004 -> 03/2008) - radio auto OEM original.
Informații CAN Bus
Conectori și alimentare:
- Conector: 40 pini Quadlock MB2 Mercedes (cod: 42cx29).
Setări:
- Verificați setarea DIP switch pe unitatea aftermarket (HU).
Compatibilitate cu vehicule:
- Vehicule cu unitate OEM 2-DIN Audio 20.
- Vehicule fără navigație OEM 2-DIN Audio 50 APS Comand NTG2 / NTG2.5.
- Vehicule fără Audiogateway.
- Vehicule fără amplificator OEM Harman Kardon.
Vehicule cu Audiogateway:
- Cablu prelungitor Audio Gateway>ISO 2,5 m (cod: 1195-25-2500-0).
- Cablu prelungitor Audio Gateway>ISO 6,5 m (cod: 1195-25-6500-0).
- Adaptor SWC Mercedes ISO/10 Pin ISO/Mini ISO (cod: 42a-1190-001).
Vehicule cu sistem audio OEM Harman Kardon:
- Audio 20 OEM HU: adaptor activ sistem Mercedes Audiogateway MOST>RCA (cod: 13-1190-51).
- Audio 50 APS Comand NTG2 / NTG2.5 OEM navigație: adaptor SWC Mercedes CLS/E-class/SLK Harman Kardon Amp MOST (cod: 42smc013-0).
Cazuri speciale:
- Pentru Audio 50 APS Comand NTG2 / NTG2.5 nu este suportată setarea orei – codarea vehiculului la Audio 20 OEM HU dacă este posibil.
- Codul 13-1190-51-1 nu este compatibil.
Indicație LED diagnostic:
- Albastru intermitent: căutare semnal CAN Bus în curs.
- Albastru aprins: CAN Bus activ.
- Roșu aprins: +12 V contact activ.
Informații suplimentare importante
- Compatibil cu Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
- Pentru activare completă este necesar cablu de conectare specific mărcii autoradio.
Instrucțiuni generale de instalare
Verificare înainte de montaj:
- Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.
- Deconectați radioul original (OEM HU) fără tensiune.
- Verificați toate conexiunile interfeței – fără tensiune.
Conectare și ordine de instalare:
- Setați și verificați configurarea HW a interfeței – fără tensiune.
- Verificați configurația cablului de conectare la HU – fără tensiune.
- Conectați cablul la HU conform manualului dispozitivului aftermarket.
- Conectați celelalte fire conform manualului dispozitivului.
- Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.
- Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.
- Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).
- Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.
Modificarea configurației:
- Toate modificările trebuie efectuate fără tensiune.
- După modificare repetați pașii 5–8 de mai sus.
În caz de defect:
- Reinstalați unitatea OEM originală.
- Porniți unitatea originală.
- Inițiați oprirea sistemului CAN Bus.
- Verificați configurarea HW a interfeței.
- După oprirea CAN Bus repetați pașii 5 și 6.
La modificarea cablajului:
- Instalarea și modificările pot fi efectuate doar de personal calificat.
- Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.
- Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.
- Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.
- Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.
- Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.
| Număr de catalog | 42A-1190-004-0 |
| Marcă | ACV |
| Link-uri | Prezentare web oficială |
