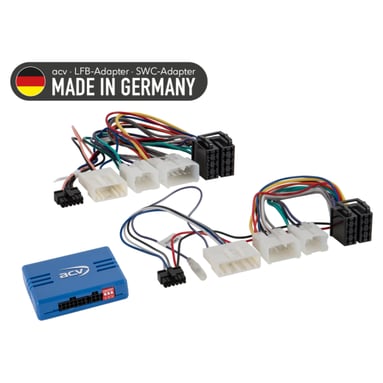

Adaptor buton de control pe volan pentru Lexus / Toyota ACV SWC 42A-1300-00C-0

Adaugă la favoriteEliminați din favorite

adaptor volan pentru Lexus IS (XE1) (10/01->11/05), IS (XE2) (12/05->11/08, 11/08->11/10), IS Cabriolet (XE2) (07/09->11/10, 11/10->10/13), Toyota 4Runner (02->09), Auris (E150) (07/07->03/10, 03/10->01/13), Avanza (03->11), Avensis (T25) (01/03->06/06, 06/06->01/09), Avensis (T27) (01/09->12/11, 01/12->06/15), Camry (07->11), Celica (T23) (10/99->01/06), Corolla (E120) (01/02->07/04, 07/04->02/07), Corolla (E170) (04/14->12/16), Corolla Verso (R1) (05/04->06/07, 07/07->04/09), Estima (06->16), FJ Cruiser (01->07), Fortuner (11->15), Hiace (H1) (11/06->10/10), Hilux (N25) (10/05->11/08, 11/08->12/11, 12/11->08/16), Hilux (AN1P) (11/16->09/20), Innova (06->11, 11->15), Landcruiser (J12) (01/03->01/09), Matrix (03->14), MR2 (W3) (04/00->03/03), Prado (03->09), Previa (06->19), Prius ZVW30/ZVW35 (XW3) (06/09->04/12, 04/12->02/16), Prius+ (XW3/XW4) (06/12->01/15), RAV4 (XA2) (10/00->12/03, 12/03->01/06), RAV4 (XA3) (03/06->04/09, 04/09->05/10, 05/10->02/13), RAV4 (XA3/XA4) (04/13->01/16, 01/16->12/18), Verso (AR2) (04/09->01/13, 04/13->06/18), Verso-S (XP12) (03/11->07/14, 07/14->12/15), Vios (03->07), Yaris (XP9) (01/06->01/09, 01/09->10/11), Yaris (XP13) (11/11->08/14, 09/14->03/17, 04/17->08/20), Yaris (XP150) (13->23)
Mai multe despre produs

Vă putem ajuta cu achiziția dvs

Puteți să ne returnați bunurile în termen de 14 zile

Descriere și parametri
Evaluare0
Categorie

Adaptor buton de control pe volan pentru Lexus / Toyota ACV SWC 42A-1300-00C-0

Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).

Destinat pentru automobile

Lexus IS (XE1) 10/2001 -> 11/2005 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Lexus IS (XE2) 12/2005 -> 11/2008 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Lexus IS Cabriolet (XE2) 07/2009 -> 11/2010 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Lexus IS (XE2) 11/2008 -> 11/2010 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Lexus IS Cabriolet (XE2) 11/2010 -> 10/2013 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.

Toyota 4Runner 2002 -> 2009 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota Auris (E150) 07/2007 -> 03/2010 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota Auris (E150) 03/2010 -> 01/2013 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota Avanza 2003 -> 2011 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota Avensis (T25) 01/2003 -> 06/2006 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota Avensis (T25) 06/2006 -> 01/2009 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota Avensis (T27) 01/2009 -> 12/2011 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota Avensis (T27) 01/2012 -> 06/2015 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota Camry 2007 -> 2011 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota Celica (T23) 10/1999 -> 01/2006 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota Corolla (E120) 01/2002 -> 07/2004 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota Corolla (E120) 07/2004 -> 02/2007 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota Corolla (E170) 04/2014 -> 12/2016 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota Corolla Verso (R1) 05/2004 -> 06/2007 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota Corolla Verso (R1) 07/2007 -> 04/2009 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota Estima 2006 -> 2016 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota FJ Cruiser 2001 -> 2007 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota Fortuner 2011 -> 2015 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota Hiace (H1) 11/2006 -> 10/2010 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota Hilux (N25) 10/2005 -> 11/2008 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota Hilux (N25) 11/2008 -> 12/2011 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota Hilux (N25) 12/2011 -> 08/2016 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota Hilux (AN1P) 11/2016 -> 09/2020 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota Innova 2006 -> 2011 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota Innova 2011 -> 2015 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson. Pentru vehicule cu sistem OEM 360° de camere: utilizați interfața dedicată.
Toyota Landcruiser (J12) 01/2003 -> 01/2009 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota Matrix 2003 -> 2014 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota MR2 (W3) 04/2000 -> 03/2003 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota Prado 2003 -> 2009 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota Previa 2006 -> 2019 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota Prius ZVW30/ZVW35 (XW3) 06/2009 -> 04/2012 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota Prius ZVW30/ZVW35 (XW3) 04/2012 -> 02/2016 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota Prius+ (XW3/XW4) 06/2012 -> 01/2015 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota RAV4 (XA2) 10/2000 -> 12/2003 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota RAV4 (XA2) 12/2003 -> 01/2006 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota RAV4 (XA3) 03/2006 -> 04/2009 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota RAV4 (XA3) 04/2009 -> 05/2010 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota RAV4 (XA3) 05/2010 -> 02/2013 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota RAV4 (XA3/XA4) 04/2013 -> 01/2016 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota RAV4 (XA3/XA4) 01/2016 -> 12/2018 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson. Pentru vehicule cu sistem OEM 360° de camere: utilizați interfața dedicată.
Toyota Verso (AR2) 04/2009 -> 01/2013 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota Verso (AR2) 04/2013 -> 06/2018 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota Verso-S (XP12) 03/2011 -> 07/2014 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota Verso-S (XP12) 07/2014 -> 12/2015 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota Vios 2003 -> 2007 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota Yaris (XP9) 01/2006 -> 01/2009 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota Yaris (XP9) 01/2009 -> 10/2011 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota Yaris (XP13) 11/2011 -> 08/2014 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota Yaris (XP13) 09/2014 -> 03/2017 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota Yaris (XP13) 04/2017 -> 08/2020 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
Toyota Yaris (XP150) 2013 -> 2023 - autoradio original Fujitsu Ten / Matsushita, fără sistem OEM 360° de camere și fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.

Informații CAN Bus

Conectori și alimentare:

Tip sistem: analog.
Conectori: 10 pini / 6 pini / 20 pini Toyota și 10 pini / 6 pini / 28 pini Toyota.

Setări:

Verificați setarea DIP switch conform manualului (BDA).

Note speciale:

Vehicule fără conector 18 pini CN700 LAN.
Vehicule cu conector 18 pini LAN: înainte de conectare verificați pe conectorul CN800 – Pin 6: SWC GND, Pin 7: SWC 1, Pin 8: SWC 2.

Indicație LED diagnostic:

Albastru aprins: interfața activă, +12 V contact prezent.
Roșu aprins: funcția butoanelor de pe volan detectată.

Informații suplimentare importante

Compatibil cu interfețe LFB: Lexus/Toyota 10Pin/6Pin/20Pin analog (cod: 42a-1300-001) și Toyota 10Pin/6Pin/28Pin analog (cod: 42a-1300-002).
Pentru activare completă este necesar cablu de conectare specific mărcii autoradio.

Instrucțiuni generale de instalare

Verificare înainte de montaj:

Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.
Deconectați radioul original (OEM HU) fără tensiune.
Verificați toate conexiunile interfeței – fără tensiune.

Conectare și ordine de instalare:

Setați și verificați configurarea HW a interfeței – fără tensiune.
Verificați configurația cablului de conectare la HU – fără tensiune.
Conectați cablul la HU conform manualului dispozitivului aftermarket.
Conectați celelalte fire conform manualului dispozitivului.
Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.
Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.
Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).
Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.

Modificarea configurației:

Toate modificările trebuie efectuate fără tensiune.
După modificare repetați pașii 5–8 de mai sus.

În caz de defect:

Reinstalați unitatea OEM originală.
Porniți unitatea originală.
Inițiați oprirea sistemului CAN Bus.
Verificați configurarea HW a interfeței.
După oprirea CAN Bus repetați pașii 5 și 6.

La modificarea cablajului:

Instalarea și modificările pot fi efectuate doar de personal calificat.
Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.
Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.
Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.
Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.
Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.
