Adaptor buton de control pe volan pentru Lexus / Toyota ACV SWC 42A-1300-001-0

Fiți primul care revizuiește produsul
adaptor volan pentru Lexus IS (XE1) (10/01->11/05), IS (XE2) (12/05->11/08, 11/08->11/10), IS Cabriolet (XE2) (07/09->11/10, 11/10->10/13), Toyota 4Runner (02->09), Auris (E150) (07/07->03/10), Avanza (03->11), Avensis (T25) (01/03->06/06, 06/06->01/09), Avensis (T27) (01/09->12/11), Camry (07->11), Celica (T23) (10/99->01/06), Corolla (E120) (01/02->07/04, 07/04->02/07), Corolla Verso (R1) (05/04->06/07, 07/07->04/09), Estima (06->16), FJ Cruiser (01->07), Hiace (H1) (11/06->10/10), Hilux (N25) (10/05->11/08, 11/08->12/11), Innova (06->15), Landcruiser (J12) (01/03->01/09), Matrix (03->14), MR2 (W3) (04/00->03/03), Prado (03->09), Previa (06->19), Prius ZVW30/ZVW35 (XW3) (06/09->04/12), RAV4 (XA2) (10/00->12/03, 12/03->01/06), RAV4 (XA3) (03/06->04/09, 04/09->05/10), Yaris (XP9) (01/06->01/09, 01/09->10/11), Vios (03->07)
Mai multe despre produs
302 RON
Număr de catalog: 42A-1300-001-0
1 până la 4 săptămâniWatchdog
Vă putem ajuta cu achiziția dvs
  • Puteți să ne returnați bunurile în termen de 14 zile

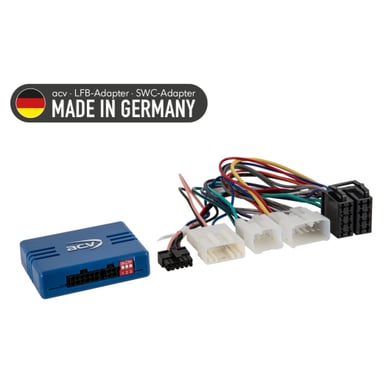

Adaptor buton de control pe volan pentru Lexus / Toyota ACV SWC 42A-1300-001-0

Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).

Destinat pentru automobile

  • Lexus IS (XE1) 2001 -> 2005 - unitate radio originală Matsushita / Fujitsu Ten, fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
  • Lexus IS (XE2) 2005 -> 2008 - unitate radio originală Matsushita / Fujitsu Ten, fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
  • Lexus IS (XE2) 2008 -> 2010 - unitate radio originală Matsushita / Fujitsu Ten, fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
  • Lexus IS Cabriolet (XE2) 2009 -> 2010 - unitate radio originală Matsushita / Fujitsu Ten, fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
  • Lexus IS Cabriolet (XE2) 2010 -> 2013 - unitate radio originală Matsushita / Fujitsu Ten, fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
  • Toyota 4Runner 2002 -> 2009 - unitate radio originală Matsushita / Fujitsu Ten, fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
  • Toyota Auris (E150) 2007 -> 2010 - unitate radio originală Matsushita / Fujitsu Ten, fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
  • Toyota Avanza 2003 -> 2011 - unitate radio originală Matsushita / Fujitsu Ten, fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
  • Toyota Avensis (T25) 2003 -> 2006 - unitate radio originală Matsushita / Fujitsu Ten, fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
  • Toyota Avensis (T25) 2006 -> 2009 - unitate radio originală Matsushita / Fujitsu Ten, fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
  • Toyota Avensis (T27) 2009 -> 2011 - unitate radio originală Matsushita / Fujitsu Ten, fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
  • Toyota Camry 2007 -> 2011 - unitate radio originală Matsushita / Fujitsu Ten, fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
  • Toyota Celica (T23) 1999 -> 2006 - unitate radio originală Matsushita / Fujitsu Ten, fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
  • Toyota Corolla (E120) 2002 -> 2004 - unitate radio originală Matsushita / Fujitsu Ten, fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
  • Toyota Corolla (E120) 2004 -> 2007 - unitate radio originală Matsushita / Fujitsu Ten, fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
  • Toyota Corolla Verso (R1) 2004 -> 2007 - unitate radio originală Matsushita / Fujitsu Ten, fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
  • Toyota Corolla Verso (R1) 2007 -> 2009 - unitate radio originală Matsushita / Fujitsu Ten, fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
  • Toyota Estima 2006 -> 2016 - unitate radio originală Matsushita / Fujitsu Ten, fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
  • Toyota FJ Cruiser 2001 -> 2007 - unitate radio originală Matsushita / Fujitsu Ten, fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
  • Toyota Hiace (H1) 2006 -> 2010 - unitate radio originală Matsushita / Fujitsu Ten, fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
  • Toyota Hilux (N25) 2005 -> 2008 - unitate radio originală Matsushita / Fujitsu Ten, fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
  • Toyota Hilux (N25) 2008 -> 2011 - unitate radio originală Matsushita / Fujitsu Ten, fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
  • Toyota Innova 2006 -> 2015 - unitate radio originală Matsushita / Fujitsu Ten, fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
  • Toyota Landcruiser (J12) 2003 -> 2009 - unitate radio originală Matsushita / Fujitsu Ten, fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
  • Toyota Matrix 2003 -> 2014 - unitate radio originală Matsushita / Fujitsu Ten, fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
  • Toyota MR2 (W3) 2000 -> 2003 - unitate radio originală Matsushita / Fujitsu Ten, fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
  • Toyota Prado 2003 -> 2009 - unitate radio originală Matsushita / Fujitsu Ten, fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
  • Toyota Previa 2006 -> 2019 - unitate radio originală Matsushita / Fujitsu Ten, fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
  • Toyota Prius ZVW30/ZVW35 (XW3) 2009 -> 2012 - unitate radio originală Matsushita / Fujitsu Ten, fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
  • Toyota RAV4 (XA2) 2000 -> 2003 - unitate radio originală Matsushita / Fujitsu Ten, fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
  • Toyota RAV4 (XA2) 2003 -> 2006 - unitate radio originală Matsushita / Fujitsu Ten, fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
  • Toyota RAV4 (XA3) 2006 -> 2009 - unitate radio originală Matsushita / Fujitsu Ten, fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
  • Toyota RAV4 (XA3) 2009 -> 2010 - unitate radio originală Matsushita / Fujitsu Ten, fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
  • Toyota Yaris (XP9) 2006 -> 2009 - unitate radio originală Matsushita / Fujitsu Ten, fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
  • Toyota Yaris (XP9) 2009 -> 2011 - unitate radio originală Matsushita / Fujitsu Ten, fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.
  • Toyota Vios 2003 -> 2007 - unitate radio originală Matsushita / Fujitsu Ten, fără sistem audio OEM JBL / JBL Synthesis / Mark Levinson.

Informații CAN Bus

Conectori și alimentare:

  • Tip sistem: analog.
  • Conectori: 10 pini / 6 pini / 20 pini Toyota.

Setări:

  • Verificați setarea DIP switch conform manualului (BDA).

Note speciale:

  • Vehicule la limita anilor de model: utilizați cablajul 20 pini + 28 pini (cod: 42a-1300-00c).
  • Vehicule cu conector 18 pini LAN: înainte de conectare verificați pe conectorul CN800 pinii – Pin 6 SWC GND, Pin 7 SWC 1, Pin 8 SWC 2.

Indicație LED diagnostic:

  • Albastru aprins: interfața activă, +12 V contact prezent.
  • Roșu aprins: funcția butoanelor de pe volan detectată.

Informații suplimentare importante

  • Compatibil cu Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
  • Pentru activare completă este necesar cablu de conectare specific mărcii autoradio.

Instrucțiuni generale de instalare

Verificare înainte de montaj:

  1. Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.
  2. Deconectați radioul original (OEM HU) fără tensiune.
  3. Verificați toate conexiunile interfeței – fără tensiune.

Conectare și ordine de instalare:

  1. Setați și verificați configurarea HW a interfeței – fără tensiune.
  2. Verificați configurația cablului de conectare la HU – fără tensiune.
  3. Conectați cablul la HU conform manualului dispozitivului aftermarket.
  4. Conectați celelalte fire conform manualului dispozitivului.
  5. Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.
  6. Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.
  7. Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).
  8. Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.

Modificarea configurației:

  • Toate modificările trebuie efectuate fără tensiune.
  • După modificare repetați pașii 5–8 de mai sus.

În caz de defect:

  • Reinstalați unitatea OEM originală.
  • Porniți unitatea originală.
  • Inițiați oprirea sistemului CAN Bus.
  • Verificați configurarea HW a interfeței.
  • După oprirea CAN Bus repetați pașii 5 și 6.

La modificarea cablajului:

  • Instalarea și modificările pot fi efectuate doar de personal calificat.
  • Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.
  • Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.
  • Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.
  • Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.
  • Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.
Număr de catalog42A-1300-001-0
MarcăACV
Link-uriPrezentare web oficială
