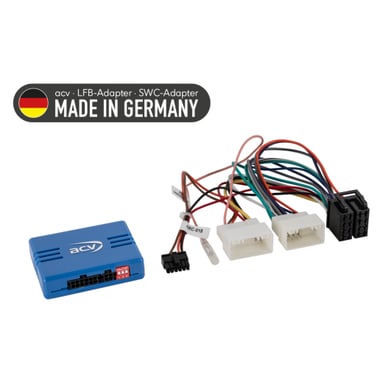

Adaptor buton de control pe volan pentru Hyundai / Kia ACV SWC 42A-1180-004-0

Fiți primul care revizuiește produsul
adaptor volan pentru Hyundai Azera (11->17), Elantra (11->15), H350 (15->19), i10 (13->19), i20 (14->20), i30 (12->17), i40 (11->19), i45 (09->14), i800 (07->21), ix20 (10->19), ix35 (10->15), ix45 (13->18), Santa Fe (12->18), Sonata (09->14), Tucson (10->20) / Kia Cee’d (12->15), Forte (12->16), Optima (12->15), Picanto (11->17), Pro-Cee’d (13->15), Rio (11->15), Soul (11->16), Sorento (12->15), Sportage (10->16)
Mai multe despre produs
302 RON
Număr de catalog: 42A-1180-004-0
1 până la 4 săptămâniWatchdog
Vă putem ajuta cu achiziția dvs
  • Puteți să ne returnați bunurile în termen de 14 zile

Adaptor buton de control pe volan pentru Hyundai / Kia ACV SWC 42A-1180-004-0

Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).

Destinat pentru automobile

  • Hyundai Azera (2011 -> 2017) - radio auto OEM original.
  • Hyundai Elantra (2011 -> 2015) - radio auto OEM original.
  • Hyundai H350 (06/2015 -> 12/2019) - radio auto OEM original.
  • Hyundai i10 [IA] (11/2013 -> 12/2016) - radio auto OEM original.
  • Hyundai i10 [IA] (01/2017 -> 12/2019) - radio auto OEM original. Vehicule model an 2016 și mai noi fără navigație OEM.
  • Hyundai i20 [GB] (12/2014 -> 06/2018) - radio auto OEM original. Vehicule model an 2016 și mai noi fără navigație OEM.
  • Hyundai i20 [GB] (07/2018 -> 09/2020) - radio auto OEM original. Vehicule model an 2016 și mai noi fără navigație OEM.
  • Hyundai i30 [GD/GDH] (03/2012 -> 05/2015) - radio auto OEM original.
  • Hyundai i30 [GD/GDH] (05/2015 -> 05/2017) - radio auto OEM original.
  • Hyundai i40 [VF] (09/2011 -> 05/2015) - radio auto OEM original.
  • Hyundai i40 [VF] (05/2015 -> 08/2018) - radio auto OEM original. Vehicule model an 2016 și mai noi fără navigație OEM.
  • Hyundai i40 [VF] (10/2018 -> 07/2019) - radio auto OEM original. Vehicule model an 2016 și mai noi fără navigație OEM.
  • Hyundai i45 (2009 -> 2014) - radio auto OEM original.
  • Hyundai i800 (2007 -> 2021) - radio auto OEM original. Vehicule model an 2016 și mai noi fără navigație OEM.
  • Hyundai ix20 [JC] (11/2010 -> 07/2015) - radio auto OEM original. Vehicule fără navigație OEM. Pentru vehicule cu navigație OEM utilizați adaptorul 42a-1180-002.
  • Hyundai ix20 [JC] (08/2015 -> 07/2019) - radio auto OEM original. Vehicule fără navigație OEM. Pentru vehicule cu navigație OEM utilizați adaptorul 42a-1180-002.
  • Hyundai ix35 [EL] (03/2010 -> 09/2013) - radio auto OEM original.
  • Hyundai ix35 [EL] (09/2013 -> 07/2015) - radio auto OEM original.
  • Hyundai ix45 (2013 -> 2018) - radio auto OEM original. Vehicule model an 2016 și mai noi fără navigație OEM.
  • Hyundai Santa-Fe [DM] (10/2012 -> 11/2015) - radio auto OEM original.
  • Hyundai Santa-Fe [DM] (12/2015 -> 08/2018) - radio auto OEM original. Vehicule model an 2016 și mai noi fără navigație OEM.
  • Hyundai Sonata [YF] (2009 -> 2014) - radio auto OEM original.
  • Hyundai Tucson [TL] (04/2010 -> 06/2015) - radio auto OEM original.
  • Hyundai Tucson [TL] (07/2015 -> 07/2018) - radio auto OEM original. Vehicule cu navigație OEM Continental.
  • Hyundai Tucson [TL] (07/2018 -> 12/2020) - radio auto OEM original. Vehicule cu navigație OEM Continental.
  • Kia Cee'd [JD] (06/2012 -> 09/2015) - radio auto OEM original.
  • Kia Forte (2012 -> 2016) - radio auto OEM original.
  • Kia Optima [TF] (06/2012 -> 10/2013) - radio auto OEM original.
  • Kia Optima [TF] (10/2013 -> 10/2015) - radio auto OEM original.
  • Kia Picanto [TA] (09/2011 -> 04/2015) - radio auto OEM original.
  • Kia Picanto [TA] (04/2015 -> 03/2017) - radio auto OEM original.
  • Kia Pro-Cee'd [JD] (07/2013 -> 09/2015) - radio auto OEM original.
  • Kia Rio [UB] (09/2011 -> 01/2015) - radio auto OEM original.
  • Kia Soul [AM] (09/2011 -> 03/2014) - radio auto OEM original.
  • Kia Soul [PS] (03/2014 -> 11/2016) - radio auto OEM original.
  • Kia Sorento [XM] (10/2012 -> 03/2015) - radio auto OEM original.
  • Kia Sportage [SL] (08/2010 -> 03/2014) - radio auto OEM original.
  • Kia Sportage [SL] (03/2014 -> 01/2016) - radio auto OEM original.

Informații tehnice

  • Conexiune analogică.
  • Conector: 24 pini / 18 pini Hyundai.
  • Pentru ani de model de tranziție utilizați cablajul 42a-1180-00c (ISO/Mini ISO + cablaj 24 pini / 18 pini).
  • Verificați setarea DIP switch pe unitatea aftermarket (HU).
  • Vehicule fără sistem de amplificare OEM și fără navigație OEM.
  • Vehicule cu navigație OEM: utilizați cablajul 42a-1180-004-nav.
  • Pentru vehicule cu configurație diferită a pinilor și pentru vehicule cu navigație OEM verificați întotdeauna atribuirea pinilor înainte de conectare pentru a evita defectarea vehiculului sau a echipamentului aftermarket.

Indicație LED diagnostic:

  • Albastru aprins: interfața activă, +12 V contact prezent.
  • Roșu aprins: funcția butoanelor de pe volan detectată.

Informații suplimentare importante

  • Compatibil cu Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
  • Pentru activare completă este necesar cablu de conectare specific mărcii autoradio.

Instrucțiuni generale de instalare

Verificare înainte de montaj:

  1. Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.
  2. Deconectați radioul original (OEM HU) fără tensiune.
  3. Verificați toate conexiunile interfeței – fără tensiune.

Conectare și ordine de instalare:

  1. Setați și verificați configurarea HW a interfeței – fără tensiune.
  2. Verificați configurația cablului de conectare la HU – fără tensiune.
  3. Conectați cablul la HU conform manualului dispozitivului aftermarket.
  4. Conectați celelalte fire conform manualului dispozitivului.
  5. Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.
  6. Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.
  7. Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).
  8. Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.

Modificarea configurației:

  • Toate modificările trebuie efectuate fără tensiune.
  • După modificare repetați pașii 5–8 de mai sus.

În caz de defect:

  • Reinstalați unitatea OEM originală.
  • Porniți unitatea originală.
  • Inițiați oprirea sistemului CAN Bus.
  • Verificați configurarea HW a interfeței.
  • După oprirea CAN Bus repetați pașii 5 și 6.

La modificarea cablajului:

  • Instalarea și modificările pot fi efectuate doar de personal calificat.
  • Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.
  • Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.
  • Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.
  • Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.
  • Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.
Număr de catalog42A-1180-004-0
MarcăACV
Link-uriPrezentare web oficială
