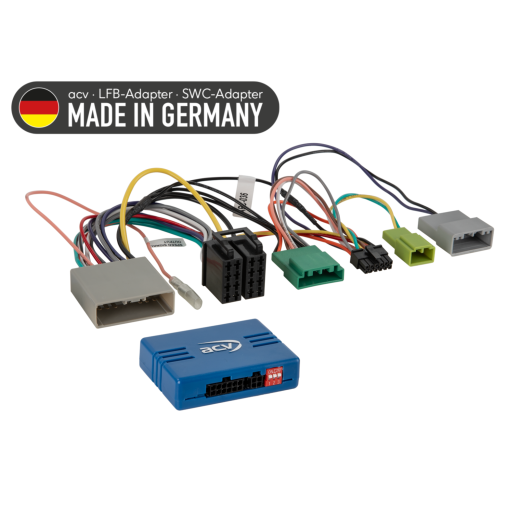

Adaptor buton de control pe volan pentru Honda ACV SWC 42A-1130-002-0
adaptor volan pentru Honda Civic [FK1] (05->10), Civic [FN2] (07->11)
Mai multe despre produs
Mai multe despre produs
Vă putem ajuta cu achiziția dvs
- Puteți să ne returnați bunurile în termen de 14 zile
Adaptor buton de control pe volan pentru Honda ACV SWC 42A-1130-002-0
Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).
Destinat pentru automobile
- Honda Civic (FK1) (09/2005 -> 12/2008) - radio auto OEM original.
- Honda Civic (FK1) (01/2009 -> 12/2010) - radio auto OEM original.
- Honda Civic (FN2) (03/2007 -> 12/2008) - radio auto OEM original.
- Honda Civic (FN2) (01/2009 -> 12/2011) - radio auto OEM original.
Informații tehnice
- Conexiune CAN Bus și SWC analog.
- Conector: 17 pini / 20 pini Honda.
- Conector: 5 pini / 10 pini display.
- Fir albastru: +12 V Amp remote.
- Compatibil pentru vehicule cu climatizare pe display superior.
- Suport pentru sistem de amplificare OEM.
- Setarea orei este suportată (vezi manualul).
Semnale pe fire libere
- Albastru: +12 V Amp remote.
Indicație LED diagnostic
- Lumină albastră continuă: interfața este activă, prezentă alimentare +12 V de la contact.
- Lumină roșie: funcția butoanelor de pe volan recunoscută.
Informații suplimentare importante
- Suport pentru sistem de amplificare OEM.
- Setarea orei este suportată direct de pe volan.
- Compatibil cu unități aftermarket Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
- Pentru activare completă este necesar cablu de conectare specific mărcii autoradio.
Instrucțiuni generale de instalare
Verificare înainte de montaj:
- Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.
- Deconectați radioul original (OEM HU) fără tensiune.
- Verificați toate conexiunile interfeței – fără tensiune.
Conectare și ordine de instalare:
- Setați și verificați configurarea HW a interfeței – fără tensiune.
- Verificați configurația cablului de conectare la HU – fără tensiune.
- Conectați cablul la HU conform manualului dispozitivului aftermarket.
- Conectați celelalte fire conform manualului dispozitivului.
- Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.
- Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.
- Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).
- Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.
Modificarea configurației:
- Toate modificările trebuie efectuate fără tensiune.
- După modificare repetați pașii 5–8 de mai sus.
În caz de defect:
- Reinstalați unitatea OEM originală.
- Porniți unitatea originală.
- Inițiați oprirea sistemului CAN Bus.
- Verificați configurarea HW a interfeței.
- După oprirea CAN Bus repetați pașii 5 și 6.
La modificarea cablajului:
- Instalarea și modificările pot fi efectuate doar de personal calificat.
- Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.
- Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.
- Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.
- Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.
- Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.
| Număr de catalog | 42A-1130-002-0 |
| Marcă | ACV |
| Link-uri | Prezentare web oficială |
