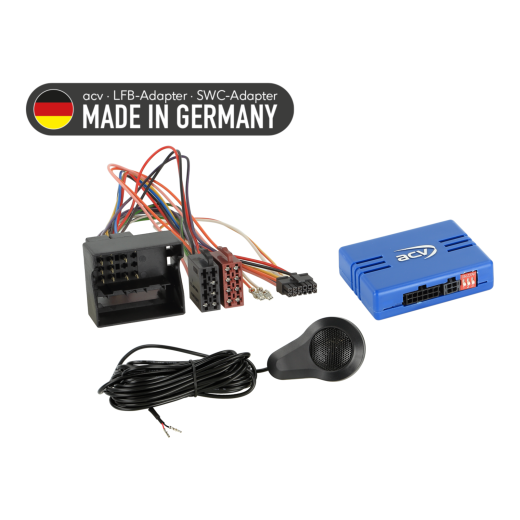

Adaptor buton de control pe volan pentru Citroen / Fiat / Peugeot / Toyota ACV SWC 42A-1041-008-0

Adaugă la favoriteEliminați din favorite

adaptor volan pentru Citroen Berlingo (08->18), C2 (04->09), C3 (05->17), C4 (04->10), C5 (04->08), C8 (08->14), DS3 (10->14), Jumpy (07->24), Nemo (08->15), Spacetourer (16->24), Xsara Picasso (04->10) / Fiat Scudo (07->16) / Opel Vivaro C (19->24), Zafira Life V (19->24) / Peugeot 207 (06->15), 208 (12->15), 307 (05->09), 308 (07->15), 407 (04->11), 607 (04->09), 807 (02->14), 3008 (09->13), 5008 (09->13), Bipper (07->15), Expert (07->23), Partner (08->12), RCZ (10->15), Traveller (16->23) / Toyota Proace (13->24), Proace Verso (16->24)
Mai multe despre produs

Vă putem ajuta cu achiziția dvs

Puteți să ne returnați bunurile în termen de 14 zile

Descriere și parametri
Evaluare0
Categorie

Adaptor buton de control pe volan pentru Citroen / Fiat / Peugeot / Toyota ACV SWC 42A-1041-008-0

Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).

Destinat pentru automobile

Citroën Berlingo (7) (06/2008 -> 03/2012), Berlingo (7) (04/2012 -> 05/2015), Berlingo (7) (06/2015 -> 06/2018) - radio original OEM.
Citroën C2 (J) (12/2004 -> 12/2009) - radio original OEM.
Citroën C3 (F) (10/2005 -> 01/2010), C3 (S) (01/2010 -> 03/2013), C3 (S) (04/2013 -> 01/2017) - radio original OEM.
Citroën C4 (L) (11/2004 -> 08/2010) - radio original OEM.
Citroën C5 (D) (10/2004 -> 04/2008) - radio original OEM.
Citroën C8 (E) (01/2008 -> 07/2012), C8 (E) (07/2012 -> 06/2014) - radio original OEM.
Citroën DS3 (S) (03/2010 -> 07/2014) - radio original OEM.
Citroën Jumpy (V) (02/2007 -> 05/2016), Jumpy (V) (09/2016 -> 01/2024) - radio original OEM.
Citroën Nemo (A) (08/2008 -> 12/2015) - radio original OEM.
Citroën Spacetourer (V) (03/2016 -> 03/2024) - radio original OEM.
Citroën Xsara Picasso (C) (03/2004 -> 02/2010) - radio original OEM.

Fiat Scudo (ZAF 270) (02/2007 -> 07/2016) - radio original OEM.

Opel Vivaro C (V) (09/2019 -> 01/2024), Zafira Life V (V) (02/2019 -> 01/2024) - radio original OEM.

Peugeot 207 (WC) (06/2006 -> 06/2009), 207 (W) (06/2009 -> 07/2015), 208 (C) (04/2012 -> 04/2015), 307 (3/3 Break/3 SW/3 CC) (06/2005 -> 03/2009), 308 (4/4 GTI/4 SW/4 CC) (09/2007 -> 07/2015), 407 (6/6 SW/6 Coupé) (05/2004 -> 07/2008), 407 (6/6 SW/6 Coupé) (02/2006 -> 03/2011), 607 (9) (10/2004 -> 04/2009), 807 (E) (07/2002 -> 02/2008), 807 (E) (02/2008 -> 06/2014), 3008 (OU) (06/2009 -> 10/2013), 5008 (O) (10/2009 -> 10/2013), Bipper (A) (12/2007 -> 12/2015), Expert (X) (02/2007 -> 08/2016), Expert (X) (03/2016 -> 2024), Partner (7) (05/2008 -> 03/2012), RCZ (4J) (04/2010 -> 09/2015), Traveller (03/2016 -> 2024) - radio original OEM.

Toyota Proace (03/2013 -> 08/2016), Proace (V) (03/2016 -> 04/2024), Proace Verso (V) (03/2016 -> 04/2024) - radio original OEM.

Informații CAN Bus

Conectori și alimentare:

Conector: 40 pini Quadlock PSA (cod: 42cx30).

Conectare:

Conectare difuzor SWC PDC 42cxpdc (figura poziția 4): Pin 5: 42cxpdc roșu, Pin 11: 42cxpdc negru.

Setări:

Verificați setarea DIP switch pe unitatea aftermarket (HU).

Compatibilitate cu vehicule:

Vehicule cu unitate OEM HU Blaupunkt / Continental / Siemens VDO RD4 / RT4 cu buton rotativ de volum.
Vehicule cu unitate OEM HU Clarion MQ-RD6 cu display monocrom și control rotativ central.
Vehicule cu unitate OEM HU Continental RD45 cu control rotativ.
Vehicule cu PDC.
Vehicule fără unitate OEM HU Bosch.
Vehicule fără navigație OEM Magneti Marelli RT3 / RT6 / Harman Becker cu control rotativ de volum.
Vehicule fără sistem de amplificare OEM JBL.

Suport setări vehicul prin SWC:

Suportat (vezi manualul).

Vehicule cu mod ECO:

+12 V alimentare permanentă (Klemme 30, siguranță).

Vehicule cu comutator PDC:

Este necesară activarea redării sunetului PDC.

Indicație LED diagnostic:

Albastru intermitent: căutare semnal CAN Bus.
Albastru continuu: CAN Bus activ.
Roșu: +12 V contact activ.

Informații suplimentare importante

Compatibil cu Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
Pentru activare completă este necesar cablu de conectare specific mărcii autoradio.

Instrucțiuni generale de instalare

Verificare înainte de montaj:

Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.
Deconectați radioul original (OEM HU) fără tensiune.
Verificați toate conexiunile interfeței – fără tensiune.

Conectare și ordine de instalare:

Setați și verificați configurarea HW a interfeței – fără tensiune.
Verificați configurația cablului de conectare la HU – fără tensiune.
Conectați cablul la HU conform manualului dispozitivului aftermarket.
Conectați celelalte fire conform manualului dispozitivului.
Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.
Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.
Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).
Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.

Modificarea configurației:

Toate modificările trebuie efectuate fără tensiune.
După modificare repetați pașii 5–8 de mai sus.

În caz de defect:

Reinstalați unitatea OEM originală.
Porniți unitatea originală.
Inițiați oprirea sistemului CAN Bus.
Verificați configurarea HW a interfeței.
După oprirea CAN Bus repetați pașii 5 și 6.

La modificarea cablajului:

Instalarea și modificările pot fi efectuate doar de personal calificat.
Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.
Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.
Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.
Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.
Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.
