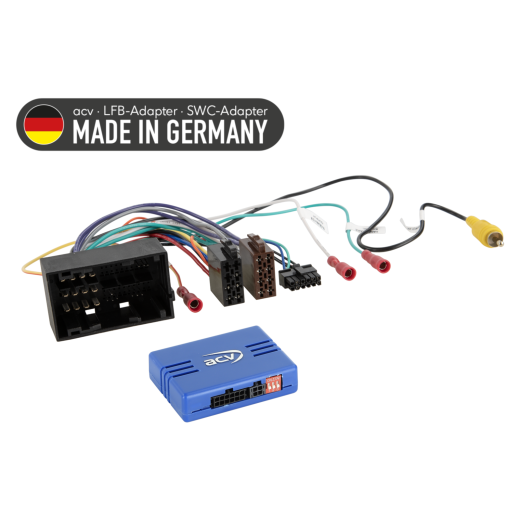

Adaptor buton de control pe volan pentru Citroen / Fiat / Opel / Peugeot ACV SWC 42A-1094-018-0
adaptor volan pentru Citroen Jumper (14->24), e-Jumper (21->24), Relay (06->24) / Fiat Ducato (14->21) / Opel Movano Cargo C (21->24), Movano Electric Cargo C (21->24) / Peugeot Boxer (14->24), e-Boxer (21->24)
Mai multe despre produs
Mai multe despre produs
Vă putem ajuta cu achiziția dvs
- Puteți să ne returnați bunurile în termen de 14 zile
Adaptor buton de control pe volan pentru Citroen / Fiat / Opel / Peugeot ACV SWC 42A-1094-018-0
Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).
Destinat pentru automobile
- Citroen Jumper (250) (05/2014 -> 10/2022) - radio auto original OEM.
- Citroen Jumper (250) (10/2022 -> 06/2024) - radio auto original OEM.
- Citroen e-Jumper (259) (10/2021 -> 06/2024) - radio auto original OEM.
- Citroen Relay (250) (2006 -> 2024) - radio auto original OEM.
- Fiat Ducato (ZAF 250) (05/2014 -> 11/2021) - radio auto original OEM.
- Opel Movano Cargo C (Y) (10/2021 -> 01/2024) - radio auto original OEM.
- Opel Movano Electric Cargo C (Y) (10/2021 -> 01/2024) - radio auto original OEM.
- Peugeot Boxer (Y) (09/2014 -> 12/2019) - radio auto original OEM.
- Peugeot Boxer (Y) (08/2018 -> 2024) - radio auto original OEM.
- Peugeot e-Boxer (Y) (10/2021 -> 2024) - radio auto original OEM.
Informații tehnice
- Conexiune analogică.
- Conector: 52 pini Fiat.
- Conector cameră marșarier OEM: RCA (tată) galben.
- Compatibil pentru vehicule cu cablaj OEM cu fire colorate și +12 V contact (Klemme 15) Pin 42.
- Compatibil pentru vehicule cu cablaj adaptor OEM cu fire negre (Daiichi).
- Butoane SWC: 2 × 4 funcții de control pe volan în partea frontală.
- În cazul inversării funcțiilor SWC modificați conexiunea firului verde/albastru.
Semnale pe fire libere
- Alb: +12 V semnal marșarier.
- Verde: masă GND semnal frână de parcare.
- Galben/roșu: semnal viteză.
Indicație LED diagnostic:
- Albastru aprins: interfața activă, +12 V contact prezent.
- Roșu aprins: funcția butoanelor de pe volan detectată.
Informații suplimentare importante
- Compatibil cu Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
- Pentru activare completă este necesar cablu de conectare specific mărcii autoradio.
Instrucțiuni generale de instalare
Verificare înainte de montaj:
- Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.
- Deconectați radioul original (OEM HU) fără tensiune.
- Verificați toate conexiunile interfeței – fără tensiune.
Conectare și ordine de instalare:
- Setați și verificați configurarea HW a interfeței – fără tensiune.
- Verificați configurația cablului de conectare la HU – fără tensiune.
- Conectați cablul la HU conform manualului dispozitivului aftermarket.
- Conectați celelalte fire conform manualului dispozitivului.
- Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.
- Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.
- Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).
- Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.
Modificarea configurației:
- Toate modificările trebuie efectuate fără tensiune.
- După modificare repetați pașii 5–8 de mai sus.
În caz de defect:
- Reinstalați unitatea OEM originală.
- Porniți unitatea originală.
- Inițiați oprirea sistemului CAN Bus.
- Verificați configurarea HW a interfeței.
- După oprirea CAN Bus repetați pașii 5 și 6.
La modificarea cablajului:
- Instalarea și modificările pot fi efectuate doar de personal calificat.
- Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.
- Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.
- Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.
- Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.
- Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.
| Număr de catalog | 42A-1094-018-0 |
| Marcă | ACV |
| Link-uri | Prezentare web oficială |
