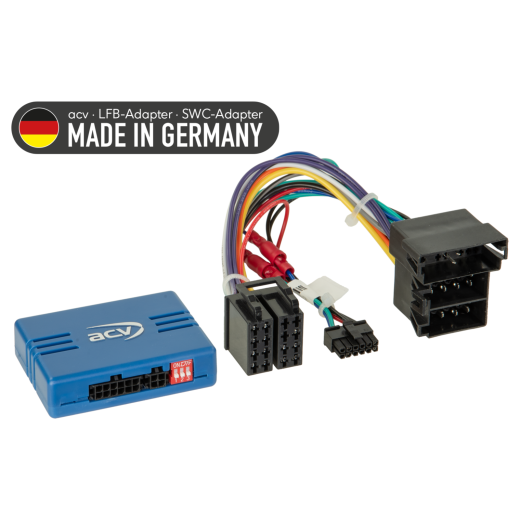

Adaptor buton de control pe volan pentru Citroen / Fiat / Opel / Peugeot ACV SWC 42A-1094-016-0

Fiți primul care revizuiește produsul
adaptor volan pentru Citroën Jumper (14->24), e-Jumper (21->24), Relay (06->24) / Fiat Ducato (14->21) / Opel Movano Cargo C (21->24), Movano Electric Cargo C (21->24) / Peugeot Boxer (14->24), e-Boxer (21->24)
Mai multe despre produs
302 RON
Număr de catalog: 42A-1094-016-0
1 până la 4 săptămâniWatchdog
Vă putem ajuta cu achiziția dvs
  • Puteți să ne returnați bunurile în termen de 14 zile
  • Adaptor buton de control pe volan pentru Citroen / Fiat / Opel / Peugeot ACV SWC 42A-1094-016-0
  • Adaptor buton de control pe volan pentru Citroen / Fiat / Opel / Peugeot ACV SWC 42A-1094-016-0
  • Adaptor buton de control pe volan pentru Citroen / Fiat / Opel / Peugeot ACV SWC 42A-1094-016-0

Adaptor buton de control pe volan pentru Citroen / Fiat / Opel / Peugeot ACV SWC 42A-1094-016-0

Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).

Destinat pentru automobile

  • Citroën Jumper [250] (05/2014 -> 10/2022) - radio auto original OEM.
  • Citroën Jumper [250] (10/2022 -> 06/2024) - radio auto original OEM.
  • Citroën e-Jumper [259] (10/2021 -> 06/2024) - radio auto original OEM.
  • Citroën Relay [250] (2006 -> 2024) - radio auto original OEM.
  • Fiat Ducato [ZAF 250] (05/2014 -> 11/2021) - radio auto original OEM.
  • Opel Movano Cargo C [Y] (10/2021 -> 01/2024) - radio auto original OEM.
  • Opel Movano Electric Cargo C [Y] (10/2021 -> 01/2024) - radio auto original OEM.
  • Peugeot Boxer [Y] (09/2014 -> 12/2019) - radio auto original OEM.
  • Peugeot Boxer [Y] (08/2018 -> 06/2024) - radio auto original OEM.
  • Peugeot e-Boxer [Y] (10/2021 -> 06/2024) - radio auto original OEM.

Informații analogice

Conectori și alimentare:

  • Conector: ISO / Mini ISO.

Condiții de compatibilitate:

  • Vehicule cu bord deschis.
  • Vehicule cu +12 V contact și SWC analog în conectorul Mini ISO Pin 10/11/12 (SWC1/GND/SWC2).
  • Vehicule fără autoradio OEM.

Butoane SWC:

  • 2 × 4 funcții de control de pe volan (partea frontală a volanului).

Variante specifice:

  • Vehicule cu autoradio OEM Daiichi (conectare directă a cablurilor colorate) – adaptor SWC Citroën/Fiat/Opel/Peugeot Daiichi, cabluri colorate (cod: 42a-1094-018).
  • Înainte de instalare verificați semnalele analogice cu unitatea OEM.

Dispunere pini:

  • Pin 3: GND frână de parcare.
  • Pin 4: semnal viteză.
  • Pin 5: +12 V iluminare (Klemme 58).
  • Pin 8: SWC GND → conectați la GND (Klemme 31).
  • Pin 9: Key 1 → conectați la firul albastru.
  • Pin 10: Key 2 → conectați la firul verde.
  • Pin 19: +12 V semnal marșarier.
  • Pin 28: GND semnal MUTE.
  • Pin 42: +12 V contact (Klemme 15).

Accesorii și echipamente:

  • Adaptor T-Harness Citroën/Dodge/Fiat/Jeep/Opel/Peugeot 52Pin (cod: 57-1095).
  • În cazul comenzilor SWC inversate modificați conexiunea firului verde/albastru.
  • În caz de problemă cu clipirea kilometrajului: SWC Citroën/Fiat/Opel/Peugeot VP1/VP2/Daiichi 52Pin (cod: 42xfa019).

Indicație LED diagnostic:

  • Albastru (continuu): interfața este activă, prezent +12 V contact.
  • Roșu: funcția butoanelor de pe volan recunoscută.

Instrucțiuni generale de instalare

Verificare înainte de montaj:

  1. Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.
  2. Deconectați radioul original (OEM HU) fără tensiune.
  3. Verificați toate conexiunile interfeței – fără tensiune.

Conectare și ordine de instalare:

  1. Setați și verificați configurarea HW a interfeței – fără tensiune.
  2. Verificați configurația cablului de conectare la HU – fără tensiune.
  3. Conectați cablul la HU conform manualului dispozitivului aftermarket.
  4. Conectați celelalte fire conform manualului dispozitivului.
  5. Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.
  6. Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.
  7. Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).
  8. Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.

Modificarea configurației:

  • Toate modificările trebuie efectuate fără tensiune.
  • După modificare repetați pașii 5–8 de mai sus.

În caz de defect:

  • Reinstalați unitatea OEM originală.
  • Porniți unitatea originală.
  • Inițiați oprirea sistemului CAN Bus.
  • Verificați configurarea HW a interfeței.
  • După oprirea CAN Bus repetați pașii 5 și 6.

La modificarea cablajului:

  • Instalarea și modificările pot fi efectuate doar de personal calificat.
  • Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.
  • Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.
  • Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.
  • Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.
  • Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.
Număr de catalog42A-1094-016-0
MarcăACV
Link-uriPrezentare web oficială
