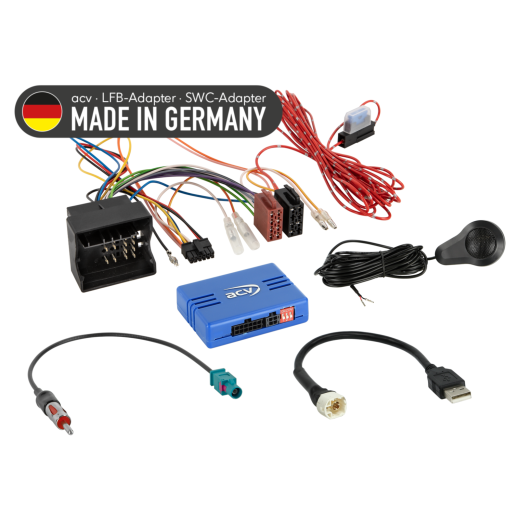

Adaptor buton de control pe volan pentru BMW / Mini ACV SWC 42A-1024-013-0

Adaugă la favoriteEliminați din favorite

Adaptor volan pentru BMW 1 [E81, E82, E87, E88] (04->13), 3 [E90, E91, E92, E93] (05->13), 5 [E60, E61] (03->10), 6 [E63, E64] (04->10), 7 [E65, E66] (01->08), Z4 [E89] (09->16), X1 [E84] (09->15), X5 [E70] (07->13), X6 [E71, E72] (08->14) / Mini [R55, R56, R57, R58, R59] (06->15)
Mai multe despre produs

Vă putem ajuta cu achiziția dvs

Puteți să ne returnați bunurile în termen de 14 zile

Descriere și parametri
Evaluare0
Categorie

Adaptor buton de control pe volan pentru BMW / Mini ACV SWC 42A-1024-013-0

Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).

Destinat pentru automobile

BMW Seria 1 [E81, E82, E87, E88] (2004 -> 2013) - radio auto original BMW Business, Professional. Necesită adaptor activ de sistem: BMW MOST la RCA.
BMW Seria 3 [E90, E91, E92, E93] (2005 -> 2013) - radio auto original BMW Business, Professional. Necesită adaptor activ de sistem: BMW MOST la RCA.
BMW Seria 5 [E60, E61] (2003 -> 2010) - radio auto original BMW Business, Professional. Necesită adaptor activ de sistem: BMW MOST la RCA.
BMW Seria 6 [E63, E64] (2004 -> 2010) - radio auto original BMW Business, Professional.
BMW Seria 7 [E65, E66] (2001 -> 2008) - radio auto original BMW Business, Professional.
BMW Z4 [E89] (2009 -> 2016) - radio auto original BMW Business, Professional.
BMW X1 [E84] (2009 -> 2015) - radio auto original BMW Business, Professional.
BMW X5 [E70] (2007 -> 2013) - radio auto original BMW Business, Professional.
BMW X6 [E71, E72] (2008 -> 2014) - radio auto original BMW Business, Professional. Necesită adaptor activ de sistem: BMW MOST la RCA.

Mini [R55, R56, R57, R58, R59] (2006 -> 2015) - radio auto original BMW Business, Professional.

Informații CAN Bus

Conectori și alimentare:

Conector: 40 pini Quadlock BMW (cod: 42cx12).
Alimentare: +12 V curent permanent (Klemme 30, siguranță) - fir roșu liber.
Conector: antenă OEM Fakra(m) → DIN(m).
Conector: OEM USB HSD LVDS B(m) → USB-A.

Setări:

Verificați comutatoarele DIP ale radioului aftermarket (HU).

Compatibilitate cu vehiculele:

Vehicule cu radio original Business/Professional.
Vehicule fără iDrive.
Vehicule fără amplificator OEM MOST.

Vehicule cu amplificator OEM MOST:

Necesită adaptor activ sistem: BMW MOST la RCA (articol: 13-1024-51).

Vehicule cu senzori de parcare (PDC):

Adaptor SWC CAN Bus cu senzori de parcare (PDC) (articol: 42cxpdc).
Conectare difuzor PDC SWC (articol 42cxpdc, imaginea 4):
- Pin 5: fir roșu.
- Pin 11: fir negru.

Avertisment:

Alertele sonore (warning chimes) nu sunt suportate în prezent.
Suport suplimentar pentru chimes: Interfață Chimes BMW/Citroen/Peugeot/Fiat/Ford/Volvo (articol: can-pdc).

Indicație LED diagnostic:

Albastru intermitent: căutare semnal CAN Bus.
Albastru continuu: CAN Bus activ.
Roșu: +12 V contact activ.

Informații suplimentare importante

Compatibil cu Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
Pentru activare completă este necesar cablu de conectare specific mărcii autoradio.

Instrucțiuni generale de instalare

Verificare înainte de montaj:

Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.
Deconectați radioul original (OEM HU) fără tensiune.
Verificați toate conexiunile interfeței – fără tensiune.

Conectare și ordine de instalare:

Setați și verificați configurarea HW a interfeței – fără tensiune.
Verificați configurația cablului de conectare la HU – fără tensiune.
Conectați cablul la HU conform manualului dispozitivului aftermarket.
Conectați celelalte fire conform manualului dispozitivului.
Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.
Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.
Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).
Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.

Modificarea configurației:

Toate modificările trebuie efectuate fără tensiune.
După modificare repetați pașii 5–8 de mai sus.

În caz de defect:

Reinstalați unitatea OEM originală.
Porniți unitatea originală.
Inițiați oprirea sistemului CAN Bus.
Verificați configurarea HW a interfeței.
După oprirea CAN Bus repetați pașii 5 și 6.

La modificarea cablajului:

Instalarea și modificările pot fi efectuate doar de personal calificat.
Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.
Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.
Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.
Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.
Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.
