Adaptor buton de control pe volan pentru BMW / Mini ACV SWC 42A-1024-009-0

Adaugă la favoriteEliminați din favorite

adaptor volan pentru BMW 1 [E81, E82, E87, E88] (04->13), 3 [E90, E91, E92, E93] (05->13), 5 [E60, E61] (03->10), 6 [E63, E64] (04->10), 7 [E65, E66] (01->08), Z4 [E89] (09->16), X1 [E84] (09->15), X5 [E70] (07->13), X6 [E71, E72] (08->14) / Mini [R55, R56, R57, R58, R59] (06->15)
Mai multe despre produs

Vă putem ajuta cu achiziția dvs

Puteți să ne returnați bunurile în termen de 14 zile

Descriere și parametri
Evaluare0
Categorie

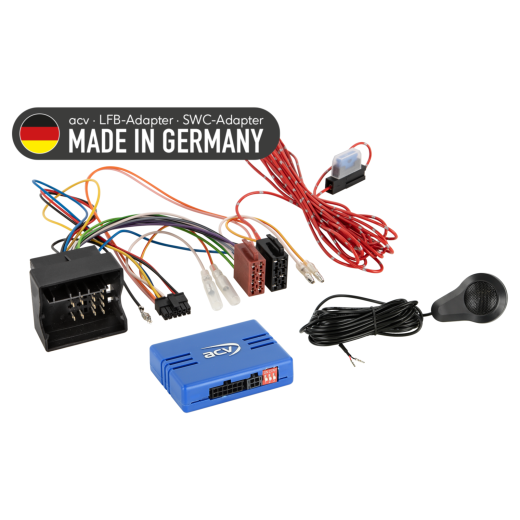

Adaptor buton de control pe volan pentru BMW / Mini ACV SWC 42A-1024-009-0

Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).

Destinat pentru automobile

BMW seria 1 [E81, E82, E87, E88] (2004 -> 2013) - radio original BMW Business, Professional. Necesită adaptor activ sistem: BMW MOST la RCA (articol: 13-1024-51).
BMW seria 3 [E90, E91, E92, E93] (2005 -> 2013) - radio original BMW Business, Professional. Necesită adaptor activ sistem: BMW MOST la RCA (articol: 13-1024-51).
BMW seria 5 [E60, E61] (2003 -> 2010) - radio original BMW Business, Professional. Necesită adaptor activ sistem: BMW MOST la RCA (articol: 13-1024-51).
BMW seria 6 [E63, E64] (2004 -> 2010) - radio original BMW Business, Professional.
BMW seria 7 [E65, E66] (2001 -> 2008) - radio original BMW Business, Professional.
BMW Z4 [E89] (2009 -> 2016) - radio original BMW Business, Professional.
BMW X1 [E84] (2009 -> 2015) - radio original BMW Business, Professional.
BMW X5 [E70] (2007 -> 2013) - radio original BMW Business, Professional.
BMW X6 [E71, E72] (2008 -> 2014) - radio original BMW Business, Professional. Necesită adaptor activ sistem: BMW MOST la RCA (articol: 13-1024-51).

Mini [R55, R56, R57, R58, R59] (2006 -> 2015) - radio original BMW Business, Professional.

Informații CAN Bus

Conectori și alimentare:

Conector: 40 pini Quadlock BMW (cod: 42cx12).
Alimentare: +12 V curent permanent (Klemme 30, siguranță) - fir roșu liber.

Setări:

Verificați comutatoarele DIP ale radioului aftermarket (HU).

Compatibilitate cu vehiculele:

Vehicule cu radio original Business/Professional.
Vehicule fără iDrive.
Vehicule fără amplificator OEM MOST.

Vehicule cu amplificator OEM MOST:

Necesită adaptor activ sistem: BMW MOST la RCA (articol: 13-1024-51).

Vehicule cu senzori de parcare (PDC):

Adaptor SWC CAN Bus cu senzori de parcare (PDC) (articol: 42cxpdc).
Conectare difuzor PDC SWC (articol 42cxpdc, imaginea 4):
- Pin 5: fir roșu.
- Pin 11: fir negru.

Avertisment:

Alertele sonore (warning chimes) nu sunt suportate în prezent.
Suport suplimentar pentru chimes: Interfață Chimes BMW/Citroen/Peugeot/Fiat/Ford/Volvo (articol: can-pdc).

Indicație LED diagnostic:

Lumina albastră clipind: căutare semnal CAN Bus în desfășurare.
Lumina albastră constantă: CAN Bus activ.
Lumina roșie constantă: activ +12 V curent de aprindere.

Informații suplimentare importante

Destinat pentru radiouri aftermarket Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
Pentru activarea completă a adaptorului, este necesar să comandați cablul de conectare pentru marca specifică de radio auto.

Instrucțiuni generale de instalare

Verificare înainte de montaj:

Verificați toate funcțiile de control și setările vehiculului cu unitatea principală OEM originală.
Deconectați radioul original (OEM HU) fără tensiune.
Verificați toate conexiunile interfeței pentru a vă asigura că sunt corect conectate - fără tensiune.

Conectare și ordinea conectării:

Verificați setările și configurația hardware a interfeței - fără tensiune.
Verificați configurația cablului de conectare la HU - fără tensiune.
Conectați cablul la HU conform instrucțiunilor dispozitivului aftermarket.
Conectați celelalte fire conform instrucțiunilor dispozitivului.
Conectați întreaga instalare cu vehiculul - conectați legătura principală de alimentare la final.
Efectuați configurația software a interfeței conform instrucțiunilor din descrierea produsului sau manual.
Configurați HU-ul aftermarket (de ex. control de pe volan, cameră, handsfree, alimentare antenă).
Efectuați testul funcțional al controlului de pe volan și comunicarea cu vehiculul.

Schimbarea configurației interfeței și cablului HU:

Efectuați toate modificările fără tensiune.
Repetați pașii 5 până la 8 menționați mai sus.

În caz de defecțiune a interfeței sau sistemului vehiculului:

Reinstalați OEM HU original.
Porniți unitatea originală.
Declanșați oprirea sistemului CAN Bus.
Verificați configurația hardware a interfeței.
După oprirea CAN Bus, repetați pașii 5 și 6 menționați mai sus.

În cazul modificărilor de conectare sau cablare:

Conectarea și modificările trebuie efectuate doar de personal instruit profesional.
Toate modificările trebuie verificate înainte de conectare pentru aprobare de către producător sau impact asupra garanției vehiculului.
Toate modificările trebuie verificate înainte de conectare prin măsurare și comparare cu schema de conectare a vehiculului.
Modificările sunt efectuate pe propria răspundere, fără garanție de funcționare.
Modificările sunt efectuate pe propriul risc, fără garanția excluderii daunelor asupra vehiculului, dispozitivului sau interfeței.
Modificările cablajului preasamblat pot duce la pierderea garanției produsului.
