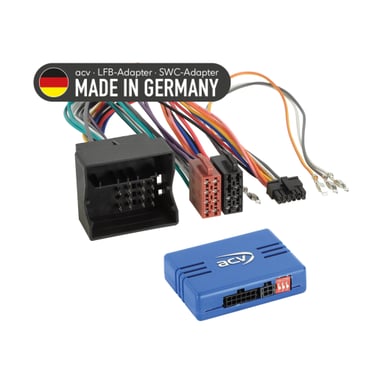

Adaptor buton de control pe volan pentru Audi / Seat / Skoda / VW ACV SWC 42A-1324-001-0

Fiți primul care revizuiește produsul
adaptor volan pentru Audi A1 (8X) (07/10->04/18), A3 (8P) (05/03->04/05, 10/04->04/13), A4 B6 (8E) (11/00->10/05), A4 B7 (8E) (11/04->02/09), A5 (8T/8F) (06/07->10/11), A6 (C5/B4) (05/01->03/06), Q3 (8U) (10/11->11/14, 02/15->06/18), Q5 (8R) (09/08->05/12, 09/12->01/17), R8 (42) (04/07->05/15), TT (8J) (04/06->04/10, 08/10->03/14), Seat Alhambra (7N) (10/10->04/15), Altea (5P) (06/04->03/09, 04/09->07/15), Exeo (3R) (03/09->05/13), Ibiza (6J) (06/08->02/12, 03/12->06/15), Leon (1P) (09/05->03/09, 04/09->11/12), Mii (AA) (12/11->06/19), Toledo (5P) (01/05->10/09), Toledo (NH) (03/13->05/15), Škoda Citigo (AA) (06/12->05/17), Fabia (5J) (03/07->04/10, 06/10->06/14), Octavia (1Z) (06/04->05/09, 01/09->03/13), Rapid (NH) (10/12->04/15), Roomster (5J) (09/06->04/10, 06/10->02/15), Superb (3T) (07/08->05/13, 06/13->05/15), Yeti (5L) (08/09->10/13), VW Amarok (2H) (07/10->08/16), Beetle (16) (11/11->06/16), Caddy III (2K) (10/03->08/10, 09/10->04/15), Caddy IV (DU) (06/15->09/20), Caravelle (7H) (10/04->09/09, 09/09->05/15), CC (3C/35) (06/08->11/11, 02/12->08/16), Eos (1F) (05/06->10/10, 10/10->04/15), Fox (5Z) (04/05->06/11), Golf V (1K) (11/03->09/08), Golf V (1KM) (06/07->10/09), Golf V Plus (1KP) (01/05->02/09), Golf VI (1K) (11/08->09/12, 06/11->07/16), Golf VI (1KM) (11/09->04/13), Golf VI Plus (1KP) (03/09->01/14), Jetta III (1K5/1KM) (09/05->10/10), Jetta IV (162) (01/11->08/14), Multivan (7H) (10/04->09/09, 09/09->05/15), Passat B6 (3C2) (11/05->07/10), Passat B6 (3C5) (08/05->07/10), Passat B7 (3C/362) (11/10->10/14), Phaeton (3D) (05/07->05/10), Polo IV (9N) (03/05->03/09), Polo V (6R) (06/09->01/14), Scirocco III (13) (08/08->04/14), Sharan II (7N) (08/10->04/15), T5 Transporter (7H) (08/03->09/09, 09/09->05/15), T6 (7HC) (07/15->08/19), Tiguan I (5N) (10/07->02/11, 06/11->04/16), Touareg I (7L) (06/03->11/06, 11/06->02/10), Touran (1T) (01/03->09/06, 11/06->04/10, 08/10->04/15), UP! (AA) (12/11->06/16)
Mai multe despre produs
520 RON
Număr de catalog: 42A-1324-001-0
În stoc (1 buc.)
Vă putem ajuta cu achiziția dvs
  • Puteți să ne returnați bunurile în termen de 14 zile

Adaptor buton de control pe volan pentru Audi / Seat / Skoda / VW ACV SWC 42A-1324-001-0

Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).

Destinat pentru automobile

  • Audi A1 [8X] (07/2010 -> 04/2018) - vehicule cu unitate OEM Chorus cu afişaj monocrom.
  • Audi A3 [8P] (05/2003 -> 04/2005) - vehicule cu unitate OEM 2-DIN şi sistem audio OEM.
  • Audi A3 [8P] (10/2004 -> 04/2013) - vehicule cu unitate OEM 2-DIN şi sistem audio OEM.
  • Audi A4 B6 [8E] (11/2000 -> 10/2005) - vehicule cu unitate OEM 2-DIN şi sistem audio OEM.
  • Audi A4 B7 [8E] (11/2004 -> 02/2009) - vehicule cu unitate OEM 2-DIN şi sistem audio OEM.
  • Audi A5 [8T/8F] (06/2007 -> 10/2011) - vehicule cu unitate OEM 2-DIN şi sistem audio OEM.
  • Audi A6 [C5/B4] (05/2001 -> 03/2006) - vehicule cu unitate OEM 2-DIN şi sistem audio OEM.
  • Audi Q3 [8U] (10/2011 -> 11/2014) - vehicule cu unitate OEM Chorus cu afişaj monocrom.
  • Audi Q3 [8U] (02/2015 -> 06/2018) - vehicule cu unitate OEM 2-DIN şi sistem audio OEM.
  • Audi Q5 [8R] (09/2008 -> 05/2012) - vehicule cu unitate OEM 2-DIN şi sistem audio OEM.
  • Audi Q5 [8R] (09/2012 -> 01/2017) - vehicule cu unitate OEM 2-DIN şi sistem audio OEM.
  • Audi R8 [42] (04/2007 -> 05/2015) - vehicule cu unitate OEM 2-DIN şi sistem audio OEM.
  • Audi TT [8J] (04/2006 -> 04/2010) - vehicule cu unitate OEM 2-DIN, activare CAN.
  • Audi TT [8J] (08/2010 -> 03/2014) - vehicule cu unitate OEM 2-DIN, activare CAN.
  • Seat Alhambra [7N] (10/2010 -> 04/2015) - radioul OEM original.
  • Seat Altea [5P] (06/2004 -> 03/2009) - radioul OEM original.
  • Seat Altea [5P] (04/2009 -> 07/2015) - radioul OEM original.
  • Seat Exeo [3R] (03/2009 -> 05/2013) - vehicule cu unitate OEM 2-DIN şi sistem audio OEM.
  • Seat Ibiza [6J] (06/2008 -> 02/2012) - radioul OEM original.
  • Seat Ibiza [6J] (03/2012 -> 06/2015) - radioul OEM original.
  • Seat Leon [1P] (09/2005 -> 03/2009) - radioul OEM original.
  • Seat Leon [1P] (04/2009 -> 11/2012) - radioul OEM original.
  • Seat Mii [AA] (12/2011 -> 06/2019) - vehicule fără sistem audio OEM.
  • Seat Toledo [5P] (01/2005 -> 10/2009) - radioul OEM original.
  • Seat Toledo [NH] (03/2013 -> 05/2015) - radioul OEM original.
  • Škoda Citigo [AA] (06/2012 -> 05/2017) - vehicule fără sistem audio OEM.
  • Škoda Fabia [5J] (03/2007 -> 04/2010) - radioul OEM original.
  • Škoda Fabia [5J] (06/2010 -> 06/2014) - radioul OEM original.
  • Škoda Octavia [1Z] (06/2004 -> 05/2009) - radioul OEM original.
  • Škoda Octavia [1Z] (01/2009 -> 03/2013) - radioul OEM original.
  • Škoda Rapid [NH] (10/2012 -> 04/2015) - radioul OEM original.
  • Škoda Roomster [5J] (09/2006 -> 04/2010) - radioul OEM original.
  • Škoda Roomster [5J] (06/2010 -> 02/2015) - radioul OEM original.
  • Škoda Superb [3T] (07/2008 -> 05/2013) - radioul OEM original.
  • Škoda Superb [3T] (06/2013 -> 05/2015) - radioul OEM original.
  • Škoda Yeti [5L] (08/2009 -> 10/2013) - radioul OEM original.
  • VW Amarok [2H] (07/2010 -> 08/2016) - radioul OEM original.
  • VW Beetle [16] (11/2011 -> 06/2016) - radioul OEM original.
  • VW Caddy III [2K] (10/2003 -> 08/2010) - radioul OEM original.
  • VW Caddy III [2K] (09/2010 -> 04/2015) - radioul OEM original.
  • VW Caddy IV [DU] (06/2015 -> 09/2020) - vehicule cu unitate OEM Composition Audio MIB Entry cu AUX/SD/USB frontal.
  • VW Caravelle [7H] (10/2004 -> 09/2009) - vehicule cu sistem audio OEM.
  • VW Caravelle [7H] (09/2009 -> 05/2015) - vehicule cu sistem audio OEM.
  • VW CC [3C/35] (06/2008 -> 11/2011) - radioul OEM original.
  • VW CC [3C/35] (02/2012 -> 08/2016) - radioul OEM original.
  • VW Eos [1F] (05/2006 -> 10/2010) - radioul OEM original.
  • VW Eos [1F] (10/2010 -> 04/2015) - radioul OEM original.
  • VW Fox [5Z] (04/2005 -> 06/2011) - radioul OEM original.
  • VW Golf V [1K] (11/2003 -> 09/2008) - radioul OEM original.
  • VW Golf V [1KM] (06/2007 -> 10/2009) - radioul OEM original.
  • VW Golf V Plus [1KP] (01/2005 -> 02/2009) - radioul OEM original.
  • VW Golf VI [1K] (11/2008 -> 09/2012) - radioul OEM original.
  • VW Golf VI [1KM] (11/2009 -> 04/2013) - radioul OEM original.
  • VW Golf VI [1K] (06/2011 -> 07/2016) - radioul OEM original.
  • VW Golf VI Plus [1KP] (03/2009 -> 01/2014) - radioul OEM original.
  • VW Jetta III [1K5/1KM] (09/2005 -> 10/2010) - radioul OEM original.
  • VW Jetta IV [162] (01/2011 -> 08/2014) - radioul OEM original.
  • VW Multivan [7H] (10/2004 -> 09/2009) - vehicule cu sistem audio OEM.
  • VW Multivan [7H] (09/2009 -> 05/2015) - vehicule cu sistem audio OEM.
  • VW Passat B6 [3C2] (11/2005 -> 07/2010) - radioul OEM original.
  • VW Passat B6 [3C5] (08/2005 -> 07/2010) - radioul OEM original.
  • VW Passat B7 [3C/362] (11/2010 -> 10/2014) - radioul OEM original.
  • VW Phaeton [3D] (05/2007 -> 05/2010) - radioul OEM original.
  • VW Polo IV [9N] (03/2005 -> 03/2009) - radioul OEM original.
  • VW Polo V [6R] (06/2009 -> 01/2014) - radioul OEM original.
  • VW Scirocco III [13] (08/2008 -> 04/2014) - radioul OEM original.
  • VW Sharan II [7N] (08/2010 -> 04/2015) - radioul OEM original.
  • VW T5 Transporter [7H] (08/2003 -> 09/2009) - vehicule cu sistem audio OEM.
  • VW T5 Transporter [7H] (09/2009 -> 05/2015) - vehicule cu sistem audio OEM.
  • VW T6 [7HC] (07/2015 -> 08/2019) - vehicule cu unitate OEM Composition Audio MIB Entry cu AUX/SD/USB frontal.
  • VW Tiguan I [5N] (10/2007 -> 02/2011) - radioul OEM original.
  • VW Tiguan I [5N] (06/2011 -> 04/2016) - radioul OEM original.
  • VW Touareg I [7L] (06/2003 -> 11/2006) - vehicule cu sistem audio OEM.
  • VW Touareg I [7L] (11/2006 -> 02/2010) - vehicule cu sistem audio OEM.
  • VW Touran [1T] (01/2003 -> 09/2006) - radioul OEM original.
  • VW Touran [1T] (11/2006 -> 04/2010) - radioul OEM original.
  • VW Touran [1T] (08/2010 -> 04/2015) - radioul OEM original.
  • VW UP! [AA] (12/2011 -> 06/2016) - vehicule fără sistem audio OEM.

Informații CAN Bus

Conectori și alimentare:

  • Conector: 40 pini VAG Quadlock (cod: 42cx25).

Setări și limitări:

  • Verificați setarea DIP switch pe unitatea aftermarket (HU).
  • Activarea CAN Bus pentru sistemul audio OEM este suportată.

Compatibilitate și cazuri speciale:

  • Audi / Seat Exeo cu unități OEM Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN, Bosch BNS 5.0 (monochrom), RNS-E 16:9.
  • Vehiculele fără conector Quadlock de 52 pini nu sunt suportate.
  • Audi fără sistem MMI.
  • VW cu sistem Dynaudio: +12 V Amp Remote amplificator cameră D(A), Pin 11 – verificați prin măsurare înainte de conectare.

Vehicule cu sistem audio OEM – adaptoare recomandate:

  • Audi / Seat Exeo: Quadlock Amp 2/4 canale Cinch (cod: 42a-1321-002), Quadlock Amp 2/4 canale Pro (cod: 42a-1321-006), adaptor activ Audi/VW Quadlock MQS (cod: 13-1424-25).
  • VW T5 / Touareg / Caravelle / Multivan: adaptor activ VW T5/Touareg Quadlock MQS (cod: 13-1424-26).

Semnale furnizate de adaptor:

  • Roz: +12 V contact (Klemme 15) max. 1,5 A
  • Portocaliu: +12 V iluminare (Klemme 58) max. 0,1 A
  • Alb: +12 V semnal marșarier max. 1,5 A
  • Galben/verde, galben/roșu: semnal viteză
  • Gri: fără funcție
  • Gri: 40 pini Quadlock Pin 11 +12 V Amp Remote pentru sistem Dynaudio

Indicație LED diagnostic:

  • Albastru intermitent: căutare CAN Bus în curs.
  • Albastru aprins: CAN Bus activ.
  • Roșu: +12 V contact activ.

Informații suplimentare importante

  • Compatibil cu Alpine, Blaupunkt, Clarion, Digital Dynamics, ESX, JVC, Kenwood, Pioneer, Snooper, Sony, XZent, Zenec și altele (soluție multilead).
  • Pentru activare completă este necesar cablu de conectare specific mărcii autoradio.

Instrucțiuni generale de instalare

Verificare înainte de montaj:

  1. Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.
  2. Deconectați radioul original (OEM HU) fără tensiune.
  3. Verificați toate conexiunile interfeței – fără tensiune.

Conectare și ordine de instalare:

  1. Setați și verificați configurarea HW a interfeței – fără tensiune.
  2. Verificați configurația cablului de conectare la HU – fără tensiune.
  3. Conectați cablul la HU conform manualului dispozitivului aftermarket.
  4. Conectați celelalte fire conform manualului dispozitivului.
  5. Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.
  6. Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.
  7. Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).
  8. Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.

Modificarea configurației:

  • Toate modificările trebuie efectuate fără tensiune.
  • După modificare repetați pașii 5–8 de mai sus.

În caz de defect:

  • Reinstalați unitatea OEM originală.
  • Porniți unitatea originală.
  • Inițiați oprirea sistemului CAN Bus.
  • Verificați configurarea HW a interfeței.
  • După oprirea CAN Bus repetați pașii 5–8.

La modificarea cablajului:

  • Instalarea și modificările pot fi efectuate doar de personal calificat.
  • Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.
  • Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.
  • Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.
  • Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.
  • Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.
Număr de catalog42A-1324-001-0
MarcăACV
Link-uriPrezentare web oficială
