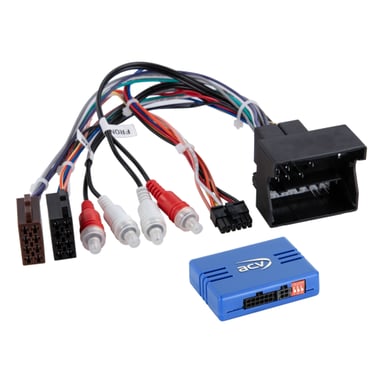

Adaptor buton de control pe volan pentru Audi / Seat ACV SWC 42A-1300-001-0

Adaugă la favoriteEliminați din favorite

adaptor volan pentru Audi A1 (8X) (07/10->04/18), A3 (8P) (05/03->04/05, 10/04->04/13), A4 B6 (8E) (11/00->10/05), A4 B7 (8E) (11/04->02/09), A6 (C5/B4) (05/01->03/06), Q3 (8U) (10/11->11/14, 02/15->06/18), R8 (42) (04/07->05/15), TT (8J) (09/06->04/10, 08/10->04/14), Seat Exeo (3R) (03/09->05/13)
Mai multe despre produs

Vă putem ajuta cu achiziția dvs

Puteți să ne returnați bunurile în termen de 14 zile

Descriere și parametri
Evaluare0
Categorie

Adaptor buton de control pe volan pentru Audi / Seat ACV SWC 42A-1300-001-0

Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).

Destinat pentru automobile

Audi A1 (8X) 07/2010 -> 04/2018 - radioul original Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) sau BNS 5.0 / RNS-E. Compatibil cu vehiculele cu radio OEM Chorus cu ecran monocrom fără card SD. Nu este destinat vehiculelor cu slot SD, cu navigație OEM, cu ecran TFT sau cu sistem OEM BOSE.
Audi A3 (8P) 05/2003 -> 04/2005 - radioul original Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) sau BNS 5.0 / RNS-E.
Audi A3 (8P) 10/2004 -> 04/2013 - radioul original Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) sau BNS 5.0 / RNS-E.
Audi A4 B6 (8E) 11/2000 -> 10/2005 - radioul original Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) sau BNS 5.0 / RNS-E.
Audi A4 B7 (8E) 11/2004 -> 02/2009 - radioul original Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) sau BNS 5.0 / RNS-E.
Audi A6 (C5/B4) 05/2001 -> 03/2006 - vehicule cu navigație OEM RNS-E.
Audi Q3 (8U) 10/2011 -> 11/2014 - radioul original Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) sau BNS 5.0 / RNS-E. Compatibil cu vehiculele cu radio OEM Chorus cu ecran monocrom fără card SD. Nu pentru vehiculele cu slot SD, cu navigație OEM, cu ecran TFT sau BOSE.
Audi Q3 (8U) 02/2015 -> 06/2018 - radioul original Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) sau BNS 5.0 / RNS-E. Compatibil cu vehiculele cu radio OEM Chorus cu ecran monocrom fără card SD. Nu pentru vehiculele cu slot SD, cu navigație OEM, cu ecran TFT sau BOSE.
Audi R8 (42) 04/2007 -> 05/2015 - radioul original Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) sau BNS 5.0 / RNS-E.
Audi TT (8J) 09/2006 -> 04/2010 - radioul original Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) sau BNS 5.0 / RNS-E.
Audi TT (8J) 08/2010 -> 04/2014 - radioul original Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) sau BNS 5.0 / RNS-E. Dacă amplificatorul OEM nu funcționează, este necesară schimbarea codării - comutarea de la activarea CAN la Remote (unitatea de control J525 > Aktivierung 1 Remote, 0xxx?xx), dacă este posibil.

Seat Exeo (3R) 03/2009 -> 05/2013 - radioul original Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) sau BNS 5.0 / RNS-E.

Informații CAN Bus

Conectori și alimentare:

Conector: 40 pini Quadlock VAG (cod: 42cx25-rca).
Suport amplificator OEM 2 canale / 4 canale – ieșire prin RCA (tată) front/rear.
Fir albastru: +12 V REMOTE pentru pornirea amplificatorului.

Setări:

Verificați setarea DIP switch pe unitatea aftermarket (HU).

Note speciale:

Dacă nu sunteți sigur de varianta conectorului Audi: utilizați cablajul „Audi/Seat Exeo ISO/Quadlock Amp > RCA liber” (cod: 42a-1321-00c).
Unități aftermarket cu nivel de ieșire preamplificat > 3 V sunt recomandate; pentru < 3 V utilizați versiunea „Audi/Seat Exeo 40Pin Quadlock Amp > Pro” (cod: 42a-1321-006).
În cazul unui zgomot de tip „poc” la oprirea amplificatorului, pentru test se poate adăuga un filtru de zgomot – NF „ground loop isolator” (cod: 30.5000-01).

Indicație LED diagnostic:

Albastru intermitent: căutare semnal CAN Bus.
Albastru continuu: CAN Bus activ.
Roșu continuu: +12 V contact activ.

Informații suplimentare importante

Compatibil cu Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
Pentru activare completă este necesar cablu de conectare specific mărcii autoradio.

Instrucțiuni generale de instalare

Verificare înainte de montaj:

Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.
Deconectați radioul original (OEM HU) fără tensiune.
Verificați toate conexiunile interfeței – fără tensiune.

Conectare și ordine de instalare:

Setați și verificați configurarea HW a interfeței – fără tensiune.
Verificați configurația cablului de conectare la HU – fără tensiune.
Conectați cablul la HU conform manualului dispozitivului aftermarket.
Conectați celelalte fire conform manualului dispozitivului.
Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.
Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.
Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).
Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.

Modificarea configurației:

Toate modificările trebuie efectuate fără tensiune.
După modificare repetați pașii 5–8 de mai sus.

În caz de defect:

Reinstalați unitatea OEM originală.
Porniți unitatea originală.
Inițiați oprirea sistemului CAN Bus.
Verificați configurarea HW a interfeței.
După oprirea CAN Bus repetați pașii 5 și 6.

La modificarea cablajului:

Instalarea și modificările pot fi efectuate doar de personal calificat.
Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.
Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.
Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.
Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.
Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.
