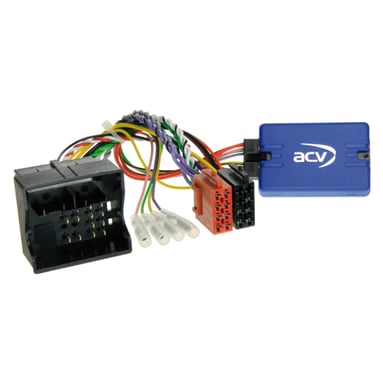

Adaptor buton de control pe volan pentru Mercedes / Smart ACV SWC 42SMC001-0

Adaugă la favoriteEliminați din favorite

adaptor volan pentru Mercedes A-class (C169/W169) (10/04->04/08, 06/08->06/12), B-class (T245) (07/05->04/08, 04/08->09/11), C-class (CL203/S203/W203) (02/04->09/07), CLC-class (CL203) (06/08->02/11), CLK-class (W209) (04/05->01/10), CLS-class (C219) (04/08->09/10), E-class (S211/W211) (03/08->01/09), G-class (W463) (04/07->06/08), G-class (W164) (09/08->06/12), GL-class (X164) (09/06->05/09, 05/09->07/12), M-class (W164) (07/05->04/08, 10/08->07/11), ML (W164) (07/05->04/08, 10/08->07/11), R-class (W251) (09/05->05/07, 05/07->05/10), SLK-class (R171) (04/08->03/11), Sprinter (W906) (04/06->08/13, 08/13->05/18), Vito/Viano (W639) (04/06->08/10, 09/10->03/14) a Smart For Four (W454) (01/04->04/07)
Mai multe despre produs

Vă putem ajuta cu achiziția dvs

Puteți să ne returnați bunurile în termen de 14 zile

Descriere și parametri
Evaluare0
Categorie

Adaptor buton de control pe volan pentru Mercedes / Smart ACV SWC 42SMC001-0

Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).

Destinat pentru automobile

Mercedes A-class (C169/W169) (10/2004->04/2008) cu 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 navigație OEM, posibilă necesitate de codare pe Audio 20 pentru funcția de setare a orei dacă nu este suportată.
Mercedes A-class (C169/W169) (06/2008->06/2012) cu 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 navigație OEM, posibilă necesitate de codare pe Audio 20 pentru funcția de setare a orei dacă nu este suportată.
Mercedes B-class (T245) (07/2005->04/2008) cu 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 navigație OEM.
Mercedes B-class (T245) (04/2008->09/2011) cu 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 navigație OEM.
Mercedes C-class (CL203/S203/W203) (02/2004->09/2007) cu 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 navigație OEM.
Mercedes CLC-class (CL203) (06/2008->02/2011) cu 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 navigație OEM.
Mercedes CLK-class (W209) (04/2005->01/2010) cu 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 navigație OEM.
Mercedes CLS-class (C219) (04/2008->09/2010) cu 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 navigație OEM, nu suportă setarea orei, vehicule cu sistem audio OEM Harman Kardon în funcție de versiune.
Mercedes E-class (S211/W211) (03/2008->01/2009) cu 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 navigație OEM.
Mercedes G-class (W463) (04/2007->06/2008) cu 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 navigație OEM.
Mercedes G-class (W164) (09/2008->06/2012) cu 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 navigație OEM.
Mercedes GL-class (X164) (09/2006->05/2009) cu 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 navigație OEM.
Mercedes GL-class (X164) (05/2009->07/2012) cu 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 navigație OEM.
Mercedes M-class (W164) (07/2005->04/2008) cu 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 navigație OEM, sistem audio OEM Harman Kardon în funcție de versiune.
Mercedes M-class (W164) (10/2008->07/2011) cu 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 navigație OEM, sistem audio OEM Harman Kardon în funcție de versiune.
Mercedes ML (W164) (07/2005->04/2008) vezi M-class.
Mercedes ML (W164) (10/2008->07/2011) vezi M-class.
Mercedes R-class (W251) (09/2005->05/2007) cu 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 navigație OEM.
Mercedes R-class (W251) (05/2007->05/2010) cu 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 navigație OEM.
Mercedes SLK-class (R171) (04/2008->03/2011) cu 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 navigație OEM.
Mercedes Sprinter (W906) (04/2006->08/2013) cu 2-DIN Audio 20 OEM.
Mercedes Sprinter (W906) (08/2013->05/2018) cu 2-DIN Audio 20 OEM.
Mercedes Vito/Viano (W639) (04/2006->08/2010) cu 2-DIN Audio 20 OEM.
Mercedes Vito/Viano (W639) (09/2010->03/2014) cu 2-DIN Audio 20 OEM.
Smart For Four (W454) (01/2004->04/2007) cu player CD OEM 2-DIN sau navigație OEM Comand cu 40 Pin Quadlock.

Informații CAN Bus

Conectare: conector Mercedes 40 pini Quadlock.
Pentru versiune necunoscută de conector Mercedes utilizați adaptorul 42smc00c cu cablaj ISO și 40 pini Quadlock.
Destinat vehiculelor cu 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2/NTG2.5 navigație OEM.
La unele versiuni nu este suportată setarea orei – se recomandă codarea la Audio 20 OEM dacă este posibil.
Suport pentru sistem audio OEM Harman Kardon în funcție de versiune.

Informații suplimentare importante

Pentru activarea completă a adaptorului este necesar cablu de conectare pentru marca specifică de autoradio.

Instrucțiuni generale de instalare

Verificare înainte de montaj:

Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.
Deconectați radioul original (OEM HU) fără tensiune.
Verificați toate conexiunile interfeței – fără tensiune.

Conectare și ordine de instalare:

Setați și verificați configurarea HW a interfeței – fără tensiune.
Verificați configurația cablului de conectare la HU – fără tensiune.
Conectați cablul la HU conform manualului dispozitivului aftermarket.
Conectați celelalte fire conform manualului dispozitivului.
Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.
Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.
Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).
Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.

Modificarea configurației:

Toate modificările trebuie efectuate fără tensiune.
După modificare repetați pașii 5–8 de mai sus.

În caz de defect:

Reinstalați unitatea OEM originală.
Porniți unitatea originală.
Inițiați oprirea sistemului CAN Bus.
Verificați configurarea HW a interfeței.
După oprirea CAN Bus repetați pașii 5 și 8.

La modificarea cablajului:

Instalarea și modificările pot fi efectuate doar de personal calificat.
Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.
Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.
Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.
Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.
Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.
