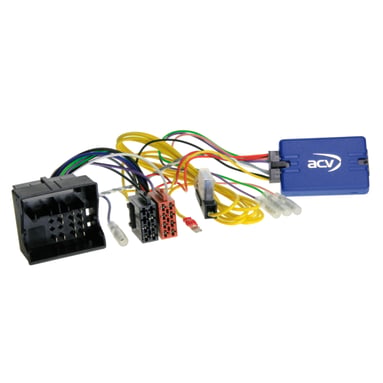

Adaptor buton de control pe volan pentru Mercedes ACV SWC 42SMC005-0
Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).
Destinat pentru automobile
- Mercedes C-class (S204) (09/2007->01/2011) fără sistem audio OEM, conexiune la 40 Pin Quadlock și +12V curent continuu galben Klemme 30 asigurat din baterie, fir albastru antenă remote.
- Mercedes C-class (W204) (03/2007->01/2011) fără sistem audio OEM, conexiune la 40 Pin Quadlock și +12V curent continuu galben Klemme 30 asigurat din baterie, fir albastru antenă remote.
- Mercedes E-class (S212) (07/2009->01/2013) fără sistem audio OEM, conexiune la 40 Pin Quadlock și +12V curent continuu galben Klemme 30 asigurat din baterie, fir albastru antenă remote.
- Mercedes E-class (W212) (03/2009->01/2013) fără sistem audio OEM, conexiune la 40 Pin Quadlock și +12V curent continuu galben Klemme 30 asigurat din baterie, fir albastru antenă remote.
Informații CAN Bus
- Conectare: conector Mercedes 40 pini Quadlock.
- Alimentare: +12 V permanent fir galben Klemme 30 (baterie, siguranță).
- Destinat vehiculelor fără sistem audio OEM.
- Remote antenă: fir albastru +12 V.
Informații suplimentare importante
- Pentru activarea completă a adaptorului este necesar cablu de conectare pentru marca specifică de autoradio.
Instrucțiuni generale de instalare
Verificare înainte de montaj:
- Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.
- Deconectați radioul original (OEM HU) fără tensiune.
- Verificați toate conexiunile interfeței – fără tensiune.
Conectare și ordine de instalare:
- Setați și verificați configurarea HW a interfeței – fără tensiune.
- Verificați configurația cablului de conectare la HU – fără tensiune.
- Conectați cablul la HU conform manualului dispozitivului aftermarket.
- Conectați celelalte fire conform manualului dispozitivului.
- Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.
- Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.
- Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).
- Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.
Modificarea configurației:
- Toate modificările trebuie efectuate fără tensiune.
- După modificare repetați pașii 5–8 de mai sus.
În caz de defect:
- Reinstalați unitatea OEM originală.
- Porniți unitatea originală.
- Inițiați oprirea sistemului CAN Bus.
- Verificați configurarea HW a interfeței.
- După oprirea CAN Bus repetați pașii 5 și 8.
La modificarea cablajului:
- Instalarea și modificările pot fi efectuate doar de personal calificat.
- Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.
- Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.
- Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.
- Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.
- Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.
| Număr de catalog | 42SMC005-0 |
| Marcă | ACV |
| Link-uri | Prezentare web oficială |
