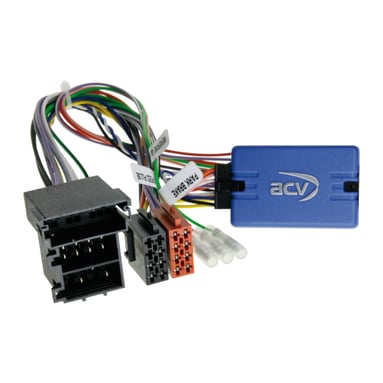

Adaptor buton de control pe volan pentru Mercedes ACV SWC 42SMC003-0

Adaugă la favoriteEliminați din favorite

adaptor volan pentru Mercedes A-class (C169/W169) (10/04->04/08, 06/08->06/12), B-class (T245) (07/05->04/08, 04/08->09/11), C-class (CL203/S203/W203) (02/04->09/07), Sprinter (W906) (04/06->08/13, 08/13->05/18) a Vito/Viano (W639) (04/06->08/10, 09/10->03/14)
Mai multe despre produs

Vă putem ajuta cu achiziția dvs

Puteți să ne returnați bunurile în termen de 14 zile

Descriere și parametri
Evaluare0
Categorie

Adaptor buton de control pe volan pentru Mercedes ACV SWC 42SMC003-0

Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).

Destinat pentru automobile

Mercedes A-class (C169/W169) (10/2004->04/2008) cu CAN Bus în conectorul Mini ISO și unitate OEM 1-DIN Audio 5, pentru vehiculele cu pregătire radio, verificați conexiunea conectorului ISO înainte de instalare prin măsurare.
Mercedes A-class (C169/W169) (06/2008->06/2012) cu CAN Bus în conectorul Mini ISO și unitate OEM 1-DIN Audio 5, pentru vehiculele cu pregătire radio, verificați conexiunea conectorului ISO înainte de instalare prin măsurare.
Mercedes B-class (T245) (07/2005->04/2008) cu CAN Bus în conectorul Mini ISO și unitate OEM 1-DIN Audio 5.
Mercedes B-class (T245) (04/2008->09/2011) cu CAN Bus în conectorul Mini ISO și unitate OEM 1-DIN Audio 5.
Mercedes C-class (CL203/S203/W203) (02/2004->09/2007) cu CAN Bus în conectorul Mini ISO și unitate OEM 1-DIN Audio 5.
Mercedes Sprinter (W906) (04/2006->08/2013) cu CAN Bus în conectorul Mini ISO, pentru vehiculele cu pregătire radio fără unitate OEM utilizați adaptorul LFB Mercedes/VW Crafter ISO pregătire radio 42smc017.
Mercedes Sprinter (W906) (08/2013->05/2018) cu CAN Bus în conectorul Mini ISO, pentru vehiculele cu pregătire radio fără unitate OEM utilizați adaptorul LFB Mercedes/VW Crafter ISO pregătire radio 42smc017.
Mercedes Vito/Viano (W639) (04/2006->08/2010) cu CAN Bus în conectorul Mini ISO.
Mercedes Vito/Viano (W639) (09/2010->03/2014) cu CAN Bus în conectorul Mini ISO.

Informații CAN Bus

Conectare: conector ISO / Mini ISO.
Destinat vehiculelor cu CAN Bus în conector Mini ISO și unitate OEM 1-DIN Audio 5.
La vehiculele cu pregătire radio verificați cablarea conectorului ISO înainte de instalare prin măsurare – instalarea incorectă poate deteriora interfața.
Pin 7: +12V contact Klemme 15, Pin 6: +12V iluminare Klemme 58.
Vehicule cu conexiune diferită CAN Bus confort: maro-roșu răsucit > albastru răsucit = CAN high, maro răsucit > alb răsucit = CAN low.
Semnal marșarier (Rückfahrsignal) +12V nu este întotdeauna suportat – alternativ fir alb/albastru pe partea șoferului.

Informații suplimentare importante

Pentru activarea completă a adaptorului este necesar cablu de conectare pentru marca specifică de autoradio.

Instrucțiuni generale de instalare

Verificare înainte de montaj:

Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.
Deconectați radioul original (OEM HU) fără tensiune.
Verificați toate conexiunile interfeței – fără tensiune.

Conectare și ordine de instalare:

Setați și verificați configurarea HW a interfeței – fără tensiune.
Verificați configurația cablului de conectare la HU – fără tensiune.
Conectați cablul la HU conform manualului dispozitivului aftermarket.
Conectați celelalte fire conform manualului dispozitivului.
Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.
Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.
Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).
Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.

Modificarea configurației:

Toate modificările trebuie efectuate fără tensiune.
După modificare repetați pașii 5–8 de mai sus.

În caz de defect:

Reinstalați unitatea OEM originală.
Porniți unitatea originală.
Inițiați oprirea sistemului CAN Bus.
Verificați configurarea HW a interfeței.
După oprirea CAN Bus repetați pașii 5 și 8.

La modificarea cablajului:

Instalarea și modificările pot fi efectuate doar de personal calificat.
Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.
Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.
Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.
Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.
Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.
