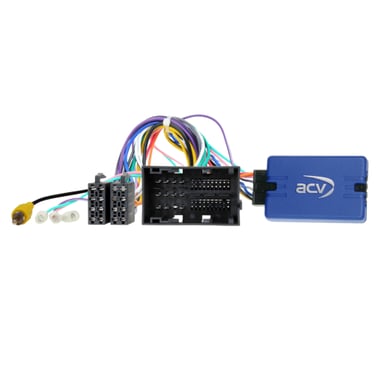

Adaptor buton de control pe volan pentru Citroen / Fiat / Opel / Peugeot ACV SWC 42SFA019-0

Adaugă la favoriteEliminați din favorite

adaptor volan pentru Citroën Jumper (250) (05/14->10/22, 10/22->24), e-Jumper (259) (10/21->24), Citroën Relay (250) (06->24), Fiat 500 (ZAF 312) (07/16->23), 500L (ZAF 199) (10/12->07/17, 07/17->03/22), Doblo (ZAF 263) (01/15->06/22), Ducato (ZFA 250) (05/14->11/21), Opel Movano Cargo C (Y) (10/21->01/24, 01/24->24), Movano Electrik Cargo C (Y) (10/21->01/24, 01/24->24), Peugeot Boxer (Y) (09/14->12/19, 08/18->24) a e-Boxer (Y) (10/21->24)
Mai multe despre produs

Vă putem ajuta cu achiziția dvs

Puteți să ne returnați bunurile în termen de 14 zile

Descriere și parametri
Evaluare0
Categorie

Adaptor buton de control pe volan pentru Citroen / Fiat / Opel / Peugeot ACV SWC 42SFA019-0

Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).

Destinat pentru automobile

Citroën Jumper (250) (05/2014 -> 10/2022) vehicule cu Continental 250VP1/250VP2, UConnect sau Daiichi.
Citroën Jumper (250) (10/2022 -> 2024) vehicule cu Continental 250VP1/250VP2, UConnect sau Daiichi.
Citroën e-Jumper (259) (10/2021 -> 2024).
Citroën Relay (250) (2006 -> 2024) vehicule cu Continental 250VP1/250VP2, UConnect sau Daiichi.

Fiat 500 (ZAF 312) (07/2016 -> 2023).
Fiat 500L (ZAF 199) (10/2012 -> 07/2017).
Fiat 500L (ZAF 199) (07/2017 -> 03/2022).
Fiat Doblo (ZAF 263) (01/2015 -> 06/2022).
Fiat Ducato (ZFA 250) (05/2014 -> 11/2021) vehicule cu Continental 250VP1/250VP2, UConnect sau Daiichi.

Opel Movano Cargo C (Y) (10/2021 -> 01/2024) vehicule cu Continental 250VP1/250VP2, UConnect sau Daiichi.
Opel Movano Cargo C (Y) (01/2024 -> 2024) vehicule cu Continental 250VP1/250VP2, UConnect sau Daiichi.
Opel Movano Electrik Cargo C (Y) (10/2021 -> 01/2024) vehicule cu Continental 250VP1/250VP2, UConnect sau Daiichi.
Opel Movano Electrik Cargo C (Y) (01/2024 -> 2024) vehicule cu Continental 250VP1/250VP2, UConnect sau Daiichi.

Peugeot Boxer (Y) (09/2014 -> 12/2019) vehicule cu Continental 250VP1/250VP2, UConnect sau Daiichi.
Peugeot Boxer (Y) (08/2018 -> 2024) vehicule cu Continental 250VP1/250VP2, UConnect sau Daiichi.
Peugeot e-Boxer (Y) (10/2021 -> 2024).

Informații CAN Bus

Conectare: conector Fiat 52 pini.
Cameră marșarier OEM: Cinch (tată) galben în intrarea camerei a radioului.
Unități OEM suportate: Continental 250VP1 / 250VP2, UConnect, Daiichi.
Daiichi – cablaj negru: demontați adaptorul cablajului din locașul radio pe partea șoferului. Daiichi – cabluri colorate conectate direct: utilizați adaptorul 42a-1094-018.
Comutatoare DIP la eroare contor zilnic: 1 ON pentru 250VP1, 2 ON pentru 250VP2, 3 ON pentru Blue&Me, 4 ON pentru Pioneer, 1 OFF + 2 OFF + 3 ON pentru Daiichi. Setați fără tensiune și după modificare lăsați CAN Bus să intre în standby.
Necompatibil la vehicule cu eroare persistentă și software diferit.
Nu sunt suportate: setări bord și vehicul, asistent fază lungă, unele sisteme de asistență, setare dată/oră.

Cameră OEM – conexiune conector OEM

Adaptor cameră OEM 52 pini Fiat / 32 pini Ford: 771000-2000.
Roșu: Pin 31 Video+.
Alb: Pin 32 Video−.
Negru: Pin 33 ecranare.

Semnale disponibile

+12 V contact (Klemme 15).
+12 V iluminare (Klemme 58).
+12 V marșarier.
Semnal viteză.
GND frână de mână.
Sarcină maximă: 100 mA. Peste 100 mA utilizați releu cu rezistență minimă a bobinei 75 Ω (1 releu) sau 150 Ω (2 relee).

Informații suplimentare importante

Pentru activarea completă a adaptorului este necesar cablu de conectare pentru marca specifică de autoradio.

Instrucțiuni generale de instalare

Verificare înainte de montaj:

Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.
Deconectați radioul original (OEM HU) fără tensiune.
Verificați toate conexiunile interfeței – fără tensiune.

Conectare și ordine de instalare:

Setați și verificați configurarea HW a interfeței – fără tensiune.
Verificați configurația cablului de conectare la HU – fără tensiune.
Conectați cablul la HU conform manualului dispozitivului aftermarket.
Conectați celelalte fire conform manualului dispozitivului.
Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.
Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.
Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).
Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.

Modificarea configurației:

Toate modificările trebuie efectuate fără tensiune.
După modificare repetați pașii 5–8 de mai sus.

În caz de defect:

Reinstalați unitatea OEM originală.
Porniți unitatea originală.
Inițiați oprirea sistemului CAN Bus.
Verificați configurarea HW a interfeței.
După oprirea CAN Bus repetați pașii 5 și 8.

La modificarea cablajului:

Instalarea și modificările pot fi efectuate doar de personal calificat.
Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.
Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.
Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.
Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.
Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.
