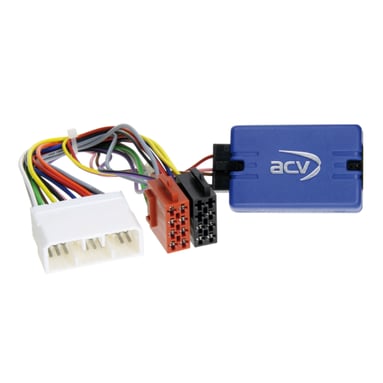

Adaptor buton de comandă pe volan pentru Chevrolet ACV SWC 42SCV002-0
adaptor volan pentru Chevrolet Spark (KL1M) (03/10->09/12, 10/12->08/14)
Mai multe despre produs
Mai multe despre produs
Vă putem ajuta cu achiziția dvs
- Puteți să ne returnați bunurile în termen de 14 zile
Adaptor buton de comandă pe volan pentru Chevrolet ACV SWC 42SCV002-0
Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).
Destinat pentru automobile
- Chevrolet Spark (KL1M) (03/2010 -> 09/2012) – vehicule cu conector Chevrolet analogic cu 18 pini și radio OEM Daewoo cu AUX/USB frontal și control rotativ central ON/OFF.
- Chevrolet Spark (KL1M) (10/2012 -> 08/2014) – vehicule cu radio OEM GM cu control rotativ stânga ON/OFF și control rotativ dreapta Menu, conector Opel cu 48 pini.
Informații de conectare
- Conector Chevrolet 18 pini.
- Suport pentru vehicule cu radio OEM Daewoo cu AUX/USB frontal și control rotativ central ON/OFF.
- Pentru versiunea 10/2012 -> 08/2014 suport pentru radio GM OEM cu control ON/OFF pe stânga și Menu pe dreapta (48 pini Opel).
Informații suplimentare importante
- Pentru activarea completă a adaptorului este necesar cablu de conectare pentru marca specifică de autoradio.
Instrucțiuni generale de instalare
Verificare înainte de montaj:
- Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.
- Deconectați radioul original (OEM HU) fără tensiune.
- Verificați toate conexiunile interfeței – fără tensiune.
Conectare și ordine de instalare:
- Setați și verificați configurarea HW a interfeței – fără tensiune.
- Verificați configurația cablului de conectare la HU – fără tensiune.
- Conectați cablul la HU conform manualului dispozitivului aftermarket.
- Conectați celelalte fire conform manualului dispozitivului.
- Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.
- Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.
- Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).
- Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.
Modificarea configurației:
- Toate modificările trebuie efectuate fără tensiune.
- După modificare repetați pașii 5–8 de mai sus.
În caz de defect:
- Reinstalați unitatea OEM originală.
- Porniți unitatea originală.
- Inițiați oprirea sistemului CAN Bus.
- Verificați configurarea HW a interfeței.
- După oprirea CAN Bus repetați pașii 5 și 8.
La modificarea cablajului:
- Instalarea și modificările pot fi efectuate doar de personal calificat.
- Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.
- Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.
- Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.
- Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.
- Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.
| Număr de catalog | 42SCV002-0 |
| Marcă | ACV |
| Link-uri | Prezentare web oficială |
