Adaptor buton de comandă pe volan pentru Audi ACV SWC 42SAD003-0

Fiți primul care revizuiește produsul
adaptor volan pentru Audi A2 (8Z) (11/99->07/05), A3 (8L) (08/00->06/03), A3 (8P) (07/03->05/05), A4 (B6/B7) (11/00->02/09), A6 (4B/C5) (05/01->03/06), TT (8N) (09/98->07/06)
Mai multe despre produs
498 RON
Număr de catalog: 42SAD003-0
1 până la 4 săptămâniWatchdog
Vă putem ajuta cu achiziția dvs
  • Puteți să ne returnați bunurile în termen de 14 zile

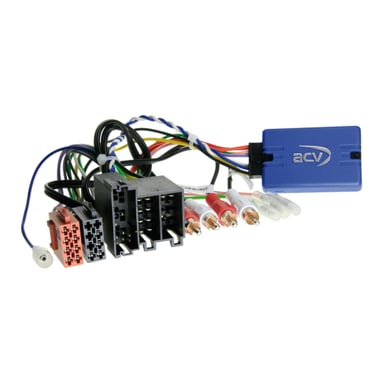

Adaptor buton de comandă pe volan pentru Audi ACV SWC 42SAD003-0

Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).

Destinat pentru automobile

  • Audi A2 (8Z) (11/1999 -> 07/2005) - radio auto original Blaupunkt, Matsushita, Grundig Concert II, Symphony II sau Chorus II 1-DIN cu 2 butoane rotative.
  • Audi A3 (8L) (08/2000 -> 06/2003) - radio auto original Blaupunkt, Matsushita, Grundig Concert II, Symphony II sau Chorus II 1-DIN cu 2 butoane rotative.
  • Audi A3 (8P) (07/2003 -> 05/2005) - radio auto original Blaupunkt, Matsushita, Grundig Concert II, Symphony II sau Chorus II 1-DIN cu 2 butoane rotative.
  • Audi A4 (B6/B7) (11/2000 -> 02/2009) - radio auto original Blaupunkt, Matsushita, Grundig Concert II, Symphony II sau Chorus II 1-DIN cu 2 butoane rotative.
  • Audi A6 (4B/C5) (05/2001 -> 03/2006) - radio auto original Blaupunkt, Matsushita, Grundig Concert II, Symphony II sau Chorus II 1-DIN cu 2 butoane rotative.
  • Audi TT (8N) (09/1998 -> 07/2006) - radio auto original Blaupunkt, Matsushita, Grundig Concert II, Symphony II sau Chorus II 1-DIN cu 2 butoane rotative.

Informații CAN Bus

Conectori și alimentare:

  • Conector: ISO / Mini ISO
  • Conectare: sistem audio OEM 2 canale / 4 canale prin Cinch (față/spate)
  • Pentru conector Audi necunoscut utilizați produsul 42sad00c cu cablaj ISO/Mini ISO și 40 pini Quadlock
  • Fir albastru: +12 V comandă amplificator (Amp Remote)

Setări și limitări:

  • Pentru vehicule cu unități OEM Blaupunkt, Matsushita, Grundig Concert II, Symphony II, Chorus II 1-DIN cu 2 comenzi rotative
  • Pentru radiouri aftermarket cu ieșire pre-out sub 3 V utilizați adaptorul LFB Audi A2/A3/A4/A6/TT ISO/Mini ISO Amp 2/4 canale (42sad008)

Semnale furnizate de adaptor:

  • Roșu: +12 V contact (Klemme 15)
  • Portocaliu: +12 V iluminare (Klemme 58)
  • Violet/alb: +12 V marșarier
  • Verde: GND frână de mână
  • Sarcină maximă: 100 mA
  • La consum peste 100 mA: 1 releu min. 75 Ohm, 2 relee min. 150 Ohm

Informații suplimentare importante

  • Compatibil cu radiouri aftermarket Alpine, Parrot, Bosch-Blaupunkt, Blaupunkt, China HU, Kenwood, Clarion, Garmin, JVC, Panasonic, Pioneer, Sony, XZent, Zenec și altele (soluție multilead).
  • Pentru activarea completă a adaptorului este necesar cablu de conectare pentru marca specifică de autoradio.

Instrucțiuni generale de instalare

Verificare înainte de montaj:

  1. Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.
  2. Deconectați radioul original (OEM HU) fără tensiune.
  3. Verificați toate conexiunile interfeței – fără tensiune.

Conectare și ordine de instalare:

  1. Setați și verificați configurarea HW a interfeței – fără tensiune.
  2. Verificați configurația cablului de conectare la HU – fără tensiune.
  3. Conectați cablul la HU conform manualului dispozitivului aftermarket.
  4. Conectați celelalte fire conform manualului dispozitivului.
  5. Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.
  6. Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.
  7. Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).
  8. Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.

Modificarea configurației:

  • Toate modificările trebuie efectuate fără tensiune.
  • După modificare repetați pașii 5–8 de mai sus.

În caz de defect:

  • Reinstalați unitatea OEM originală.
  • Porniți unitatea originală.
  • Inițiați oprirea sistemului CAN Bus.
  • Verificați configurarea HW a interfeței.
  • După oprirea CAN Bus repetați pașii 5 și 8.

La modificarea cablajului:

  • Instalarea și modificările pot fi efectuate doar de personal calificat.
  • Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.
  • Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.
  • Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.
  • Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.
  • Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.
Număr de catalog42SAD003-0
MarcăACV
Link-uriPrezentare web oficială
