Set de cabluri pentru mașină – ce influențează alegerea corectă?

La instalarea unui amplificator sau subwoofer, alegerea corectă a cablurilor de alimentare și de semnal, respectiv a setului de cabluri, este absolut esențială. Nu numai din cauza calității sunetului, ci mai ales din cauza siguranței și fiabilității pe termen lung a întregului sistem. Din păcate, deseori întâlnim o subestimare a acestei părți a instalării sau o interpretare prea simplistă. În acest articol ne vom concentra pe aspectele tehnice cheie ale alegerii setului de cabluri și vă vom arăta punct cu punct pe ce este bine să vă concentrați atunci când faceți alegerea.

1. Secțiunea cablului de alimentare

Alegerea secțiunii optime a cablului de alimentare este un parametru esențial pentru funcționarea corectă a sistemului audio. Secțiunea cablului de alimentare trebuie să fie suficient de groasă pentru a transmite curentul în siguranță, fără pierderi inutile și supraîncălzire. Alegerea secțiunii este adesea dedusă în mod eronat din puterea amplificatorului, însă este necesar să se țină cont de consumul real de curent, eficiența amplificatorului, lungimea cablului, pierderea de tensiune și materialul conductorului.

De ce nu este suficientă doar puterea amplificatorului?

Puterea amplificatorului este de obicei exprimată în wați, dar pentru proiectarea cablajului este esențial curentul în amperi. De exemplu, un amplificator cu o putere de 1000 W și o eficiență de 70% va consuma la 14,4 V:

• Putere consumată = 1000 W / 0,7 = ~1428 W
• Curent = 1428 W / 14,4 V = ~99 A

Ce se întâmplă dacă nu cunoașteți eficiența amplificatorului? Siguranțele vă pot ajuta

Eficiența amplificatoarelor din clasa AB variază în general între 50 și 65 %, iar cea a amplificatoarelor din clasa D este de 80-95 % și uneori chiar mai mare. Totuși, nu toți producătorii indică eficiența exactă, de aceea pentru calcul se utilizează cel mai adesea suma valorilor siguranțelor de pe amplificator. Aceasta indică curentul maxim pe care amplificatorul îl poate consuma (pe termen scurt). Este limita superioară, nu curentul tipic, dar pentru proiectarea cablului este o bază orientativă sigură.
Să dăm un exemplu:

• Dacă amplificatorul are o siguranță de 2× 30 A, calculați un consum maxim de 60 A.
• Dacă are 1× 80 A → curentul maxim este de 80 A.

Pe baza celor menționate mai sus, proiectarea cablului trebuie să se bazeze întotdeauna pe sarcina reală de curent și lungimea cablului. Odată cu creșterea lungimii, crește și rezistența, și astfel și pierderea de tensiune și pierderile. Tabelul de mai jos prezintă secțiunile recomandate pentru cablurile OFC. Dacă luați în considerare un cablu CCA, atunci trebuie să adăugați aproximativ 40 % la secțiune din cauza rezistenței mai mari (de exemplu, în loc de 25 mm² OFC, utilizați 35 mm² CCA).


Curent (A)	Lungime de până la 2 m	Lungime de până la 3 m	Lungime de până la 5 m	Lungime de până la 7 m
20 A	4 mm²	6 mm²	10 mm²	10 mm²
35 A	6 mm²	10 mm²	16 mm²	16 mm²
50 A	10 mm²	16 mm²	25 mm²	25 mm²
75 A	16 mm²	25 mm²	35 mm²	35 mm²
100 A	25 mm²	35 mm²	50 mm²	50 mm²
150 A	35 mm²	50 mm²	70 mm²	70 mm²

Sfatul nostru: atunci când alegeți un cablu, este întotdeauna recomandabil să adăugați o rezervă de cel puțin 10-20%, pentru a evita supraîncălzirea în cazul unei sarcini mai mari sau al unei extinderi viitoare a sistemului.

2. OFC cupru sau CCA?

Conductoarele și materialul din care sunt fabricate sunt adesea neglijate în sistemele audio, deși reprezintă un element esențial al întregului sistem. Indiferent dacă conectați un amplificator sau un procesor DSP, alegerea cablurilor potrivite influențează în mod direct calitatea sunetului, eficiența și durata de viață a întregii instalații.

CCA – Copper-Clad Aluminium

Conductoarele CCA sunt formate dintr-un miez de aluminiu cu un strat subțire de cupru pe suprafață. Sunt fabricate din cauza prețului și greutății reduse, dar proprietățile lor sunt semnificativ mai slabe decât cele ale cuprului. Principalul lor avantaj este prețul și greutatea reduse, dar dezavantajele prevalează – de exemplu, rezistența electrică mai mare, capacitatea de încărcare mai mică, rezistența mai mică la rupere și coroziune, precum și o transmisie mai slabă a semnalului.

OFC – Oxygen-Free Copper

OFC este cupru electrolitic fără oxigen, cu o puritate de obicei ≥ 99,95%. Datorită rezistenței mai mici, transmite curentul mai eficient, se încălzește mai puțin și are o durată de viață mai lungă. Are proprietăți stabile chiar și la sarcini mai mari și o rezistență foarte bună la oxidare și oboseală a materialului. Principalul dezavantaj este prețul ridicat, care, în plus, fluctuează în ultima perioadă.

Având în vedere că seturile de cabluri conțin în marea majoritate cabluri de alimentare CCA, ceea ce se datorează și presiunii pentru un preț scăzut, decizia de a cumpăra un set de cabluri este mult mai ușoară. În general, recomandăm alegerea cablurilor de alimentare CCA pentru sistemele audio de bază și accesibile, cu putere mai mică (aproximativ 200 până la 500 W RMS). Pentru instalații mai avansate și audiofile, cu putere mai mare, recomandăm utilizarea exclusivă a cablurilor de alimentare OFC.

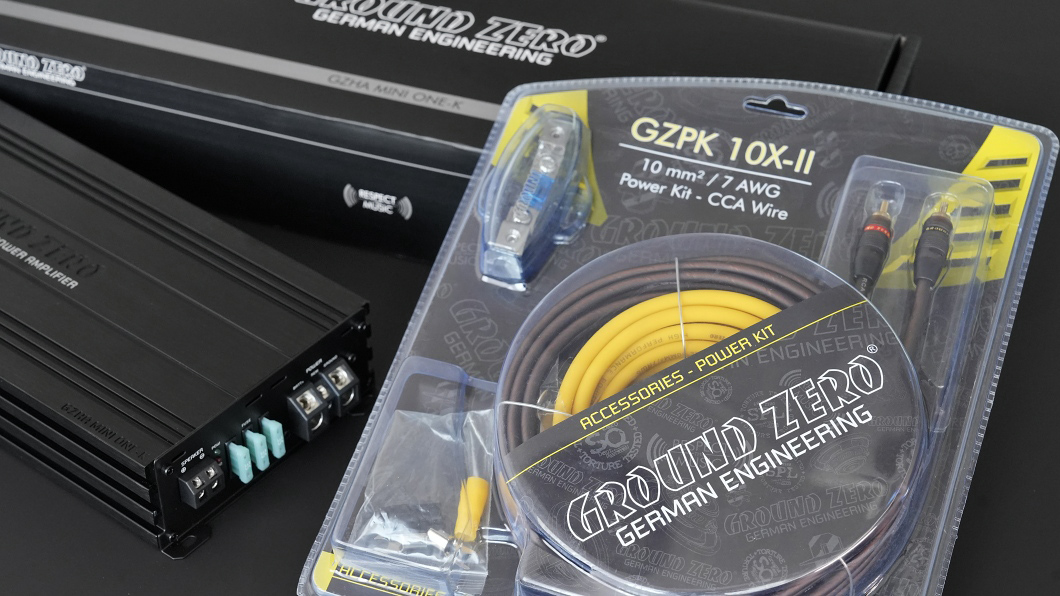

3. Conținutul setului - ce nu trebuie să lipsească

Setul de cabluri ar trebui să conțină toate elementele necesare pentru conectarea amplificatorului. Înainte de a cumpăra, verificați întotdeauna dacă setul de cabluri conține într-adevăr tot ce aveți nevoie, pentru a nu fi nevoiți să achiziționați separat alte accesorii. Majoritatea seturilor de cabluri conțin următoarele produse:

• Cablu de alimentare cu secțiune transversală corespunzătoare.
• Cablu de împământare (împământare) – ideal cel puțin 1 m, cu aceeași secțiune transversală.
• Siguranță de calitate în carcasă (ANL, Mini-ANL, AGU) amplasată la maximum 30 cm de baterie.
• Cablu de la distanță pentru conectarea amplificatorului.
• Cabluri de semnal RCA – ecranare de calitate și lungime corespunzătoare.
• Terminale, ochiuri, benzi de strângere, eventual siguranțe pentru blocurile de distribuție.

Majoritatea seturilor nu conțin cabluri pentru difuzoare, acestea trebuie alese separat în funcție de lungime și putere.

4. Lungimea cablurilor și dimensionarea acestora

Lungimea cablurilor are o influență directă asupra pierderilor și secțiunii transversale a acestora. În cazul cablului de alimentare, este important să se ia în calcul lungimea totală a traseului dus-întors (către baterie + către caroserie). De exemplu, camionetele, SUV-urile și rulotele necesită cabluri mai lungi și adesea o secțiune transversală mai mare decât hatchback-urile clasice. Prin urmare, măsurați întotdeauna lungimea înainte de a cumpăra. Dacă setul nu conține un cablu de alimentare suficient de lung (5 m este standardul), achiziționați separat un cablu la metru.

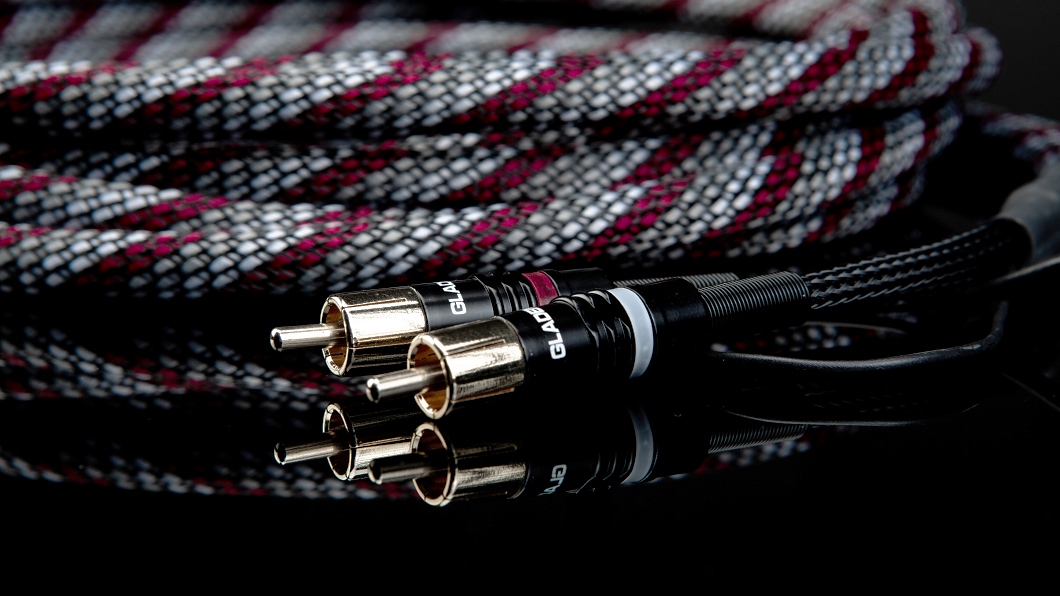

5. Cabluri de semnal și ecranare

În cazul cablurilor de semnal (RCA), asigurați-vă că ecranarea este de bună calitate, pentru a proteja sunetul transmis de interferențele provenite de la alte sisteme electronice din mașină (alternator, aprindere etc.). De asemenea, este importantă conducerea sau instalarea cablurilor de semnal, care ar trebui să evite fasciculele originale și, în mod ideal, să fie întotdeauna separate. Seturile de cabluri conțin de obicei cabluri de bază, care sunt suficiente pentru sonorizarea de bază a mașinii.

6. Preț vs. calitate

Nu merită să economisiți la setul de cabluri. Seturile de cabluri ieftine folosesc adesea conductori mai subțiri, cabluri de alimentare CCA de calitate inferioară și accesorii de calitate inferioară. Dacă doriți o instalare fără probleme și o durată de viață lungă, investiți mai bine într-un set de calitate superioară. Dacă sunteți un audiofil exigent, vă recomandăm cu siguranță să achiziționați cablurile și materialele de instalare separat și să alegeți întotdeauna componentele de cea mai bună calitate în raport cu prețul/performanța pe care o așteptați și de care aveți nevoie.

Rezumat: Cum să alegi corect un set de cabluri?

Nu evaluați cablul în funcție de puterea amplificatorului, ci în funcție de curentul real, lungimea și tipul conductorului.
Dacă bugetul vă permite, preferați cuprul OFC - în special pentru sistemele mai performante și avansate din punct de vedere sonor.
Verificați lungimea și conținutul setului - aveți grijă la lungimile insuficiente sau la siguranțele lipsă.
Alegeți cablurile RCA în funcție de calitatea ecranării și instalați-le cu atenție.
Un set de cabluri de calitate = sunet mai bun + siguranță mai mare
