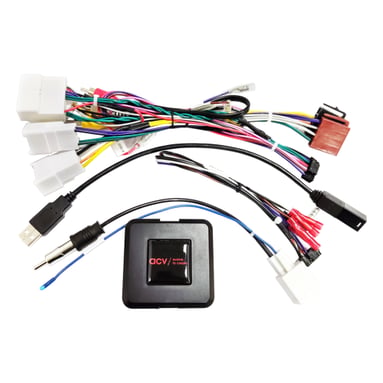

Adaptor buton de control pe volan pentru Toyota ACV SWC 42XTY019-0

Fiți primul care revizuiește produsul
adaptor volan pentru Toyota Highlander (XU50) (2018->12/19), Landcruiser (J15) (10/13->12/17, 01/18->07/19) a RAV4 (XA3/XA4) (01/16->12/18)
Mai multe despre produs
1.693 RON
Număr de catalog: 42XTY019-0
1 până la 4 săptămâniWatchdog
Transport gratuit
Vă putem ajuta cu achiziția dvs
  • Puteți să ne returnați bunurile în termen de 14 zile

Adaptor buton de control pe volan pentru Toyota ACV SWC 42XTY019-0

Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).

Destinat pentru automobile

  • Toyota Highlander (XU50) (2018 -> 12/2019) - unitate radio OEM originală.
  • Toyota Landcruiser (J15) (10/2013 -> 12/2017) - unitate radio OEM originală.
  • Toyota Landcruiser (J15) (01/2018 -> 07/2019) - unitate radio OEM originală.
  • Toyota RAV4 (XA3/XA4) (01/2016 -> 12/2018) - unitate radio OEM originală.

Informații CAN Bus

Conectori și alimentare:

  • Conectori: 10 Pin / 6 Pin / 28 Pin / 24 Pin Toyota.
  • Conectare comandă volan OEM: jack 3,5 mm sau fir liber către intrarea SWC a unității.
  • Conectare antenă OEM: DIN (tată).
  • Conectare AUX OEM: RCA (roșu / alb).
  • Conectare sistem cameră OEM 360°: RCA (galben) intrare cameră.
  • Fir albastru: +12 V alimentare antenă (remote).

Setare:

  • Setarea comutatoarelor DIP conform producătorului unității aftermarket (vezi BDA / manualul radioului).

Compatibilitate vehicule:

  • Comenzi pe volan analogice (SWC).
  • Sistem audio OEM amplificat suportat.
  • Sistem cameră OEM 360° suportat.
  • Funcția fader nu este suportată.
  • Limba sistemului poate fi modificată doar cu radioul OEM instalat.

Cazuri speciale și atenționări:

  • Vehiculele reimportate sau cu versiuni software diferite pot avea funcționalitate limitată.

Informații suplimentare importante

  • Compatibil cu autoradio aftermarket cu intrare analogică sau CAN Bus pentru comenzi pe volan.
  • Pentru activarea completă a adaptorului este necesar cablu de conectare (patch lead) pentru marca specifică a autoradioului.

Instrucțiuni generale de instalare

Verificare înainte de montaj:

  1. Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.
  2. Deconectați radioul original (OEM HU) fără tensiune.
  3. Verificați toate conexiunile interfeței – fără tensiune.

Conectare și ordine de instalare:

  1. Setați și verificați configurarea HW a interfeței – fără tensiune.
  2. Verificați configurația cablului de conectare la HU – fără tensiune.
  3. Conectați cablul la HU conform manualului dispozitivului aftermarket.
  4. Conectați celelalte fire conform manualului dispozitivului.
  5. Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.
  6. Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.
  7. Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).
  8. Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.

Modificarea configurației:

  • Toate modificările trebuie efectuate fără tensiune.
  • După modificare repetați pașii 5–8 de mai sus.

În caz de defect:

  • Reinstalați unitatea OEM originală.
  • Porniți unitatea originală.
  • Inițiați oprirea sistemului CAN Bus.
  • Verificați configurarea HW a interfeței.
  • După oprirea CAN Bus repetați pașii 5 și 6.

La modificarea cablajului:

  • Instalarea și modificările pot fi efectuate doar de personal calificat.
  • Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.
  • Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.
  • Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.
  • Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.
  • Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.
Număr de catalog42XTY019-0
MarcăACV
Link-uriPrezentare web oficială
