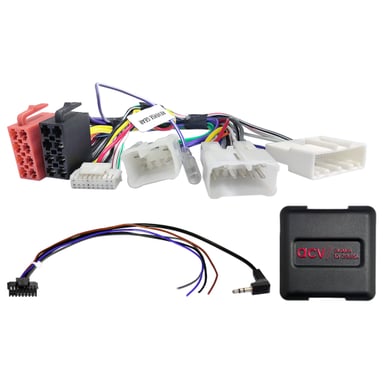

Adaptor buton de control pe volan pentru Toyota ACV SWC 42XTY002-0
Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).
Destinat pentru automobile
- Toyota Auris (E150) (03/2010 -> 01/2013) - radio OEM original.
- Toyota Avensis (T27) (01/2012 -> 06/2015) - radio OEM original.
- Toyota Corolla (E170) (04/2014 -> 12/2016) - radio OEM original.
- Toyota Fortuner (2011 -> 2015) - radio OEM original.
- Toyota Hilux (N25) (12/2011 -> 08/2016) - radio OEM original.
- Toyota Hilux (AN1P) (11/2016 -> 09/2020) - radio OEM original.
- Toyota Hilux (AN1P) (10/2020 -> 2025) - radio OEM original, vehicule fără unitate OEM JBL.
- Toyota Innova (2011 -> 2015) - radio OEM original.
- Toyota Prius (ZVW30/ZVW35/XW3) (04/2012 -> 02/2016) - radio OEM original.
- Toyota Prius+ (XW3/XW4) (06/2012 -> 01/2015) - radio OEM original.
- Toyota RAV4 (XA3) (04/2009 -> 05/2010) - radio OEM original.
- Toyota RAV4 (XA3) (05/2010 -> 02/2013) - radio OEM original.
- Toyota RAV4 (XA3/XA4) (04/2013 -> 01/2016) - radio OEM original.
- Toyota RAV4 (XA3/XA4) (01/2016 -> 12/2018) - radio OEM original, vehicule fără sistemul OEM de camere 360°.
- Toyota Verso (AR2) (04/2009 -> 01/2013) - radio OEM original.
- Toyota Verso (AR2) (04/2013 -> 06/2018) - radio OEM original.
- Toyota Verso-S (XP12) (03/2011 -> 07/2014) - radio OEM original.
- Toyota Verso-S (XP12) (07/2014 -> 12/2015) - radio OEM original.
- Toyota Yaris (XP13) (11/2011 -> 08/2014) - radio OEM original.
- Toyota Yaris (XP13) (09/2014 -> 03/2017) - radio OEM original.
- Toyota Yaris (XP13) (04/2017 -> 08/2020) - radio OEM original.
Informații CAN Bus
Conectori și alimentare:
- Conectori: Toyota 10 Pin / 6 Pin / 28 Pin.
- Conectare comandă volan OEM: jack 3,5 mm sau fir liber către intrarea SWC a unității.
Setare:
- Setarea comutatoarelor DIP conform producătorului unității aftermarket (vezi BDA).
Compatibilitate vehicule:
- Vehicule cu unități OEM Matsushita / Fujitsu Ten.
- Vehicule cu cameră de parcare OEM – necesită adaptor (articol: 42xty015).
- Vehicule fără sistem OEM de camere 360° (pentru aceste vehicule adaptor: 42xty019).
Cazuri speciale și atenționări:
- Vehiculele aflate la limita anului de model necesită cablaj 20 Pin + 28 Pin (articol: 42xty00c).
- Vehiculele reimportate sau cu versiuni software diferite pot avea funcționalitate limitată.
Informații suplimentare importante
- Compatibil cu autoradio aftermarket cu intrare analogică pentru comenzi pe volan.
- Pentru activarea completă a adaptorului este necesar cablu de conectare pentru marca specifică a autoradioului.
Instrucțiuni generale de instalare
Verificare înainte de montaj:
- Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.
- Deconectați radioul original (OEM HU) fără tensiune.
- Verificați toate conexiunile interfeței – fără tensiune.
Conectare și ordine de instalare:
- Setați și verificați configurarea HW a interfeței – fără tensiune.
- Verificați configurația cablului de conectare la HU – fără tensiune.
- Conectați cablul la HU conform manualului dispozitivului aftermarket.
- Conectați celelalte fire conform manualului dispozitivului.
- Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.
- Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.
- Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).
- Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.
Modificarea configurației:
- Toate modificările trebuie efectuate fără tensiune.
- După modificare repetați pașii 5–8 de mai sus.
În caz de defect:
- Reinstalați unitatea OEM originală.
- Porniți unitatea originală.
- Inițiați oprirea sistemului CAN Bus.
- Verificați configurarea HW a interfeței.
- După oprirea CAN Bus repetați pașii 5 și 6.
La modificarea cablajului:
- Instalarea și modificările pot fi efectuate doar de personal calificat.
- Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.
- Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.
- Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.
- Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.
- Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.
| Număr de catalog | 42XTY002-0 |
| Marcă | ACV |
| Link-uri | Prezentare web oficială |
