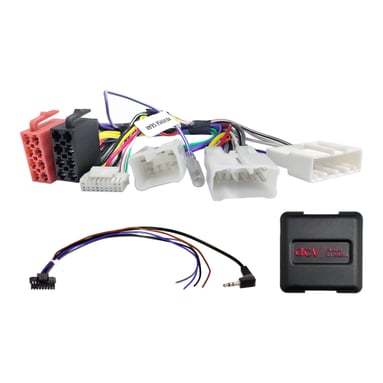

Adaptor buton de control pe volan pentru Subaru / Toyota ACV SWC 42XSU004-0

Adaptor buton de control pe volan pentru Subaru / Toyota ACV SWC 42XSU004-0

Păstrați funcționalitățile originale de control ale unității radio de pe volan la înlocuirea radio-ului OEM cu o unitate aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul noii unități instalate, anumite funcții pot fi limitate sau înlocuite. Comparați conectorii afișați ai cablajului cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc din punct de vedere tehnic și vizual. Verificați dacă inițial a fost instalată una dintre unitățile radio OEM menționate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).

Destinat pentru automobile

• Subaru BRZ (ZC) (01/2017 -> 12/2020) - unitatea radio OEM originală.
• Subaru Forester (SJ) (03/2013 -> 02/2015) - unitatea radio OEM a vehiculului cu comutatorul rotativ Denso OEM Sat Nav în partea stângă sus.
• Subaru Forester (SJ) (03/2015 -> 08/2018) - unitatea radio OEM originală.
• Subaru Impreza IV (G4) (01/2016 -> 12/2017) - unitatea radio OEM originală.
• Subaru Impreza V (G5) (01/2018 -> 04/2020) - unitatea radio OEM originală.
• Subaru Impreza V (G5) (06/2020 -> 2023) - unitatea radio OEM originală.
• Subaru Impreza WRX IV (G4) (08/2017 -> 08/2018) - vehiculele cu amplificator OEM Harman Kardon nu sunt suportate.
• Subaru XV (G4) (01/2016 -> 12/2017) - unitatea radio OEM originală.
• Subaru XV (G5) (01/2018 -> 12/2020) - unitatea radio OEM originală.
• Subaru XV (G5) (12/2020 -> 2023) - unitatea radio OEM originală.

• Toyota GT86 (ZN) (01/2017 -> 06/2020) - unitatea radio OEM originală.

Informații CAN Bus

Conectori și alimentare:

• Conectori: 10 Pin / 6 Pin / 28 Pin Toyota.
• Conectare comandă volan OEM: jack 3,5 mm sau fir liber către intrarea SWC a unității.

Setare:

• Setarea comutatoarelor DIP conform producătorului unității aftermarket (vezi BDA).

Compatibilitate vehicule:

• Comenzi pe volan analogice (SWC).

Cazuri speciale și atenționări:

• Vehiculele reimportate sau cu versiuni software diferite pot avea funcționalitate limitată.

Informații suplimentare importante

• Compatibil cu autoradio aftermarket cu intrare analogică pentru comenzi pe volan.
• Pentru activarea completă a adaptorului este necesar cablu de conectare pentru marca specifică a autoradioului.

Instrucțiuni generale de instalare

Verificare înainte de montaj:

1. Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.
2. Deconectați radioul original (OEM HU) fără tensiune.
3. Verificați toate conexiunile interfeței – fără tensiune.

Conectare și ordine de instalare:

1. Setați și verificați configurarea HW a interfeței – fără tensiune.
2. Verificați configurația cablului de conectare la HU – fără tensiune.
3. Conectați cablul la HU conform manualului dispozitivului aftermarket.
4. Conectați celelalte fire conform manualului dispozitivului.
5. Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.
6. Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.
7. Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).
8. Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.

Modificarea configurației:

• Toate modificările trebuie efectuate fără tensiune.
• După modificare repetați pașii 5–8 de mai sus.

În caz de defect:

• Reinstalați unitatea OEM originală.
• Porniți unitatea originală.
• Inițiați oprirea sistemului CAN Bus.
• Verificați configurarea HW a interfeței.
• După oprirea CAN Bus repetați pașii 5 și 6.

La modificarea cablajului:

• Instalarea și modificările pot fi efectuate doar de personal calificat.
• Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.
• Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.
• Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.
• Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.
• Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.
