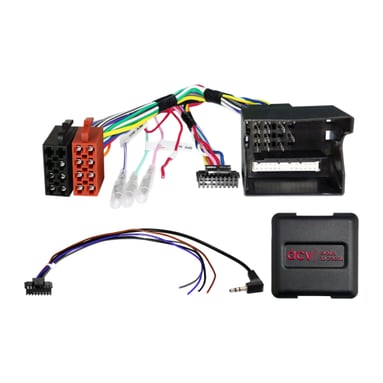

Adaptor buton de control pe volan pentru Opel ACV SWC 42XVX003-0

Adaptor pentru controlul butoanelor de pe volan pentru Opel ACV SWC 42XVX003-0

Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).

Destinat pentru automobile

• Opel Corsa D (S07) (12/2008 -> 11/2010) - autoradio OEM original.
• Opel Corsa D (S07) (01/2011 -> 08/2014) - autoradio OEM original.

Informații CAN Bus

Conectori și alimentare:

• Conector: 40 pini Quadlock Opel.
• Conectare control OEM de pe volan: jack 3,5 mm sau conductor liber.
• Alimentare memorie: conductor liber.

Conectare conductor liber:

• Roșu: +12V tensiune comutată, terminal 15 (protejată prin siguranță în cutia de siguranțe).

Compatibilitate cu vehiculele:

• Compatibil cu autoradio-urile OEM CD30, CD30 MP3, CDC40, CD50, CD70, DVD90.
• Sunt suportate unități OEM Blaupunkt, Delphi, Siemens VDO.
• Suportă gestionarea setărilor vehiculului (vezi manualul).

Cazuri speciale și avertismente:

• Dacă interfața cedează după o utilizare îndelungată, este necesară reconectarea unității OEM și executarea opririi CAN Bus.
• Conectare alternativă CAN Bus: conectorul OEM de afișaj cu 32 pini (CAN High/Low la pini 20/23).
• Conectare alternativă CAN Bus: Comfort CAN la unitatea de climatizare.
• Vehiculele reimportate sau cele cu software diferit pot avea funcționalitate limitată.

Informații suplimentare importante

• Compatibil cu autoradio-uri aftermarket care acceptă SWC prin intrare analogică.
• Pentru activarea completă a adaptorului este necesar să comandați cablul de conectare pentru marca specifică a autoradio-ului.

Ghid general de instalare

Verificare înainte de montaj:

1. Verificați toate funcțiile de control și setările vehiculului cu unitatea OEM.
2. Deconectați autoradio-ul original (unitatea principală) fără alimentare.
3. Verificați toate legăturile interfeței – fără tensiune.

Conectare și ordinea de conectare:

1. Configurați și verificați configurația hardware a interfeței – fără tensiune.
2. Verificați configurația cablului de conectare la unitatea principală – fără tensiune.
3. Conectați cablul la unitatea principală conform instrucțiunilor dispozitivului aftermarket.
4. Conectați celelalte conductoare conform instrucțiunilor dispozitivului.
5. Conectați întreaga instalație la vehicul – conectați legătura principală de alimentare drept ultimul pas.
6. Efectuați configurarea software a interfeței conform instrucțiunilor din descrierea produsului sau manual.
7. Configurați unitatea aftermarket (control de pe volan, cameră, apeluri handsfree, alimentare antenă etc.).
8. Realizați testul de funcționalitate al controlului de pe volan și al comunicării cu vehiculul.

Modificarea configurației interfeței și a cablului unității principale:

• Toate modificările se fac fără tensiune.
• După modificare, repetați pașii 5–8 menționați mai sus.

În caz de defecțiune a interfeței sau a sistemului vehiculului:

• Reinstalați unitatea OEM originală.
• Porniti unitatea originală.
• Inițiați oprirea sistemului CAN Bus.
• Verificați configurația hardware a interfeței.
• După oprirea CAN Bus, repetați pașii 5 și 6 menționați mai sus.

La modificări ale conexiunilor sau ale cablajului:

• Conectările și modificările pot fi efectuate doar de personal instruit profesional.
• Orice modificare trebuie verificată anterior conectării din punct de vedere al aprobării de către producător sau al impactului asupra garanției vehiculului.
• Toate modificările trebuie verificate înainte de conectare prin măsurători și comparare cu schema de cablaj a vehiculului.
• Modificările se fac pe răspunderea dumneavoastră, fără garanție privind funcționalitatea.
• Modificările sunt efectuate pe propriul risc, fără garanția excluderii unor daune aduse vehiculului, echipamentului sau interfeței.
• Modificările cablajului preasamblat pot duce la pierderea garanției produsului.
