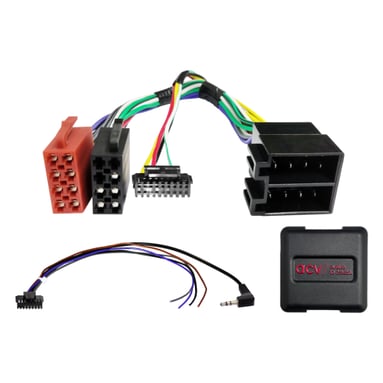

Adaptor buton de control pe volan pentru Opel ACV SWC 42XVX001-0

Adaugă la favoriteEliminați din favorite

adaptor volan pentru Opel Agila A (H00) (08/00->06/03), Astra G (T92/T98) (02/98->02/05), Astra G (T98C) (03/00->01/06), Corsa C (X01) (10/00->07/03), Meriva A (X01 MONOCAB A) (02/03->11/05), Omega B (V94) (08/99->11/03), Signum (Z03) (01/03->08/05), Sintra (APV) (09/96->04/99), Tigra (S93) (09/94->12/00), Vectra B (J96) (10/95->02/99, 02/99->06/02), Vectra C (Z02) (01/02->08/05), Vivaro A (X83) (01/01->09/06), Zafira A (T98 MONOCAB) (04/99->11/02, 11/02->05/05)
Mai multe despre produs

Vă putem ajuta cu achiziția dvs

Puteți să ne returnați bunurile în termen de 14 zile

Descriere și parametri
Evaluare0
Categorie

Adaptor control butoane pe volan pentru Opel ACV SWC 42XVX001-0

Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).

Destinat pentru automobile

Opel Agila A (H00) (08/2000 -> 06/2003) - unitate radio OEM originală.
Opel Astra G (T92/T98) (02/1998 -> 02/2005) - unitate radio OEM originală.
Opel Astra G (T98C) (03/2000 -> 01/2006) - unitate radio OEM originală.
Opel Corsa C (X01) (10/2000 -> 07/2003) - unitate radio OEM originală.
Opel Meriva A (X01 MONOCAB A) (02/2003 -> 11/2005) - unitate radio OEM originală.
Opel Omega B (V94) (08/1999 -> 11/2003) - unitate radio OEM originală.
Opel Signum (Z03) (01/2003 -> 08/2005) - unitate radio OEM originală.
Opel Sintra (APV) (09/1996 -> 04/1999) - unitate radio OEM originală.
Opel Tigra (S93) (09/1994 -> 12/2000) - unitate radio OEM originală.
Opel Vectra B (J96) (10/1995 -> 02/1999) - unitate radio OEM originală.
Opel Vectra B (J96) (02/1999 -> 06/2002) - unitate radio OEM originală.
Opel Vectra C (Z02) (01/2002 -> 08/2005) - unitate radio OEM originală.
Opel Vivaro A (X83) (01/2001 -> 09/2006) - unitate radio OEM originală.
Opel Zafira A (T98 MONOCAB) (04/1999 -> 11/2002) - unitate radio OEM originală.
Opel Zafira A (T98 MONOCAB) (11/2002 -> 05/2005) - unitate radio OEM originală.

Informații CAN Bus

Conectori și alimentare:

Conectori: ISO.
Conectare comandă volan OEM: jack 3,5 mm sau fir liber către intrarea SWC a unității.
Conectare SWC pe conectorul de alimentare: Pin A2.

Setare:

Setarea comutatoarelor DIP conform producătorului unității aftermarket (vezi BDA).

Compatibilitate vehicule:

Compatibil cu radiouri OEM: Delco / Delphi / Grundig / Philips 1-DIN.
Compatibil cu OEM HU: CCR2006, CAR2003, CAR2004, CDR2005.
Setările vehiculului nu sunt suportate.

Cazuri speciale și atenționări:

Vehiculele reimportate sau cu versiuni software diferite pot avea funcționalitate limitată.

Informații suplimentare importante

Compatibil cu aftermarket HU cu intrare analogică pentru comenzi pe volan.
Pentru activarea completă a adaptorului este necesar cablu de conectare pentru marca specifică HU.

Instrucțiuni generale de instalare

Verificare înainte de montaj:

Verificați toate funcțiile de control și setările vehiculului utilizând OEM HU.
Deconectați unitatea originală (OEM HU) fără tensiune.
Verificați toate conexiunile interfeței fără tensiune.

Conectare și ordine de instalare:

Setați și verificați configurarea HW a interfeței fără tensiune.
Verificați configurația cablului HU fără tensiune.
Conectați cablul la HU conform manualului pentru aftermarket HU.
Conectați celelalte fire conform manualului.
Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.
Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.
Configurați aftermarket HU (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).
Efectuați un test funcțional al comenzilor de pe volan și al comunicării cu vehiculul.

Modificarea configurației interfeței și a cablului HU:

Toate modificările trebuie efectuate fără tensiune.
După modificare, repetați pașii 5–8 de mai sus.

În caz de defectare a interfeței sau a sistemului vehiculului:

Reinstalați OEM HU original.
Porniți unitatea originală.
Inițiați oprirea sistemului CAN Bus.
Verificați configurarea HW a interfeței.
După oprirea CAN Bus, repetați pașii 5 și 6 de mai sus.

La modificarea cablajului:

Instalarea și modificările pot fi efectuate doar de personal calificat.
Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului și al impactului asupra garanției vehiculului.
Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.
Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.
Modificările sunt efectuate pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.
Modificarea cablajului original poate duce la pierderea garanției produsului.

Număr de catalog	42XVX001-0
Marcă	ACV
Link-uri	Prezentare web oficială
