Adaptor buton de control pe volan pentru Mercedes / Smart / VW ACV SWC 42XMC002-0

Fiți primul care revizuiește produsul
adaptor volan pentru Mercedes Clasa A (C169/W169) (10/04->04/08), A-class (C169/W169) (06/08->06/12), B-class (T245) (07/05->04/08), B-class (T245) (04/08->09/11), C-class (CL203/S203/W203) (02/04->09/07), Sprinter (W906) (04/06->08/13), Sprinter (W906) (08/13->05/18), Vito/Viano (W639) (04/06->08/10), Vito/Viano (W639) (09/10->03/14), Smart For Four (W454) (01/04->04/07) a VW Crafter I (2EC/2EK/2F) (03/06->07/11, 07/11->11/16)
Mai multe despre produs
411 RON
Număr de catalog: 42XMC002-0
1 până la 4 săptămâniWatchdog
Vă putem ajuta cu achiziția dvs
  • Puteți să ne returnați bunurile în termen de 14 zile

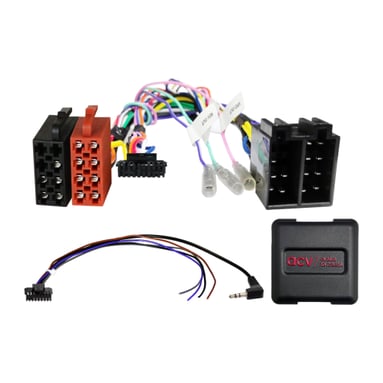

Adaptor buton de control pe volan pentru Mercedes / Smart / VW ACV SWC 42XMC002-0

Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).

Destinat pentru automobile

                          • Mercedes A-class (C169/W169) (10/2004 -> 04/2008)
                          • Mercedes A-class (C169/W169) (06/2008 -> 06/2012)
                          • Mercedes B-class (T245) (07/2005 -> 04/2008)
                          • Mercedes B-class (T245) (04/2008 -> 09/2011)
                          • Mercedes C-class (CL203/S203/W203) (02/2004 -> 09/2007)
                          • Mercedes Sprinter (W906) (04/2006 -> 08/2013)
                          • Mercedes Sprinter (W906) (08/2013 -> 05/2018)
                          • Mercedes Vito/Viano (W639) (04/2006 -> 08/2010)
                          • Mercedes Vito/Viano (W639) (09/2010 -> 03/2014)
                          • Smart For Four (W454) (01/2004 -> 04/2007)
                          • VW Crafter I (2EC/2EK/2F) (03/2006 -> 07/2011)
                          • VW Crafter I (2EC/2EK/2F) (07/2011 -> 11/2016)

                          Informații CAN Bus

                          Conectori și alimentare:

                          • Conector: ISO – vehicule cu CAN Bus în conectorul ISO de alimentare.
                          • Pentru variantă necunoscută Mercedes: SWC Mercedes vehicule ISO / 40 Pin Quadlock Multilead (articol: 42xmc00c).

                          Compatibilitate și limitări:

                          • Vehicule Mercedes cu unitate OEM 1-DIN Audio 5 Audio HU.
                          • Vehicule Smart cu unitate OEM CD 1-DIN HU.
                          • Vehicule VW cu unitate OEM 1-DIN RCD2001 HU.
                          • Vehicule cu bord deschis – înainte de instalare verificați conexiunea CAN Bus și cablarea ISO prin măsurare, conexiunea incorectă poate deteriora adaptorul.
                          • Vehicule fără conexiune ISO: Pin 7 = +12V contact (Klemme 15), Pin 6 = +12V iluminare (Klemme 58).
                          • Vehicule cu rețea CAN confort diferită: pereche răsucită maro/roșu > albastru = CAN High, maro > alb = CAN Low, CAN Bus în distribuitor sub prag sau la climatronic.
                          • Semnal marșarier +12V nu este întotdeauna suportat – alternativ fir alb/albastru pe partea șoferului.

                          Semnale și sarcină:

                          • Roșu: +12 V contact (Klemme 15).
                          • Portocaliu: +12 V iluminare (Klemme 58).
                          • Mov / alb: +12 V marșarier.
                          • Verde: GND frână de mână.
                          • Sarcină maximă: 100 mA. Pentru consum mai mare utilizați releu – 1 releu min. 75 Ω, 2 relee min. 150 Ω.

                          Informații suplimentare importante

                          • Comenzi pe volan (SWC) prin CAN Bus. Vehiculele reimportate sau cu software diferit pot avea incompatibilități.
                          • Pentru activarea completă este necesar cablu de conectare.

                          Instrucțiuni generale de instalare

                          Verificare înainte de montaj:

                          1. Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.
                          2. Deconectați radioul original (OEM HU) fără tensiune.
                          3. Verificați toate conexiunile interfeței – fără tensiune.

                          Conectare și ordine de instalare:

                          1. Setați și verificați configurarea HW a interfeței – fără tensiune.
                          2. Verificați configurația cablului de conectare la HU – fără tensiune.
                          3. Conectați cablul la HU conform manualului dispozitivului aftermarket.
                          4. Conectați celelalte fire conform manualului dispozitivului.
                          5. Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.
                          6. Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.
                          7. Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).
                          8. Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.

                          Modificarea configurației:

                          • Toate modificările trebuie efectuate fără tensiune.
                          • După modificare repetați pașii 5–8 de mai sus.

                          În caz de defect:

                          • Reinstalați unitatea OEM originală.
                          • Porniți unitatea originală.
                          • Inițiați oprirea sistemului CAN Bus.
                          • Verificați configurarea HW a interfeței.
                          • După oprirea CAN Bus repetați pașii 5 și 6.

                          La modificarea cablajului:

                          • Instalarea și modificările pot fi efectuate doar de personal calificat.
                          • Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.
                          • Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.
                          • Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.
                          • Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.
                          • Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.
                          Număr de catalog42XMC002-0
                          MarcăACV
                          Link-uriPrezentare web oficială
