Adaptor buton de control pe volan pentru Mercedes / Smart ACV SWC 42XMC001-0

Fiți primul care revizuiește produsul
adaptor volan pentru Mercedes Clasa A (C169/W169) (10/04->04/08), A-class (C169/W169) (06/08->06/12), B-class (T245) (07/05->04/08), B-class (T245) (04/08->09/11), C-class (CL203/S203/W203) (02/04->09/07), CLC-class (CL203) (06/08->02/11), CLK-class (W209) (04/05->01/10), CLS-class (C219) (04/08->09/10), E-class (S211/W211) (03/08->01/09), G-class (W463) (04/07->06/08), G-class (W164) (09/08->06/12), GL-class (X164) (09/06->05/09), GL-class (X164) (05/09->07/12), M-class (W164) (07/05->04/08), M-class (W164) (10/08->07/11), ML (W164) (07/05->04/08), ML (W164) (10/08->07/11), R-class (W251) (09/05->05/07), R-class (W251) (05/07->05/10), SLK-class (R171) (04/08->03/11), Sprinter (W906) (04/06->08/13), Sprinter (W906) (08/13->05/18), Vito/Viano (W639) (04/06->08/10), Vito/Viano (W639) (09/10->03/14) a Smart For Four (W454) (01/04->04/07)
Mai multe despre produs
411 RON
Număr de catalog: 42XMC001-0
1 până la 4 săptămâniWatchdog
Vă putem ajuta cu achiziția dvs
  • Puteți să ne returnați bunurile în termen de 14 zile

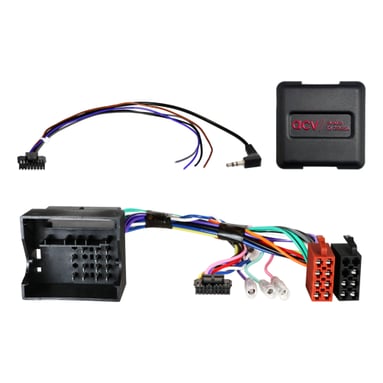

Adaptor buton de control pe volan pentru Mercedes / Smart ACV SWC 42XMC001-0

Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).

Destinat pentru automobile

                            • Mercedes A-class (C169/W169) (10/2004 -> 04/2008)
                            • Mercedes A-class (C169/W169) (06/2008 -> 06/2012)
                            • Mercedes B-class (T245) (07/2005 -> 04/2008)
                            • Mercedes B-class (T245) (04/2008 -> 09/2011)
                            • Mercedes C-class (CL203/S203/W203) (02/2004 -> 09/2007)
                            • Mercedes CLC-class (CL203) (06/2008 -> 02/2011)
                            • Mercedes CLK-class (W209) (04/2005 -> 01/2010)
                            • Mercedes CLS-class (C219) (04/2008 -> 09/2010) vehicule echipate cu sistem OEM amplificat Harman Kardon
                            • Mercedes E-class (S211/W211) (03/2008 -> 01/2009)
                            • Mercedes G-class (W463) (04/2007 -> 06/2008)
                            • Mercedes G-class (W164) (09/2008 -> 06/2012)
                            • Mercedes GL-class (X164) (09/2006 -> 05/2009)
                            • Mercedes GL-class (X164) (05/2009 -> 07/2012)
                            • Mercedes M-class (W164) (07/2005 -> 04/2008)
                            • Mercedes M-class (W164) (10/2008 -> 07/2011)
                            • Mercedes ML (W164) (07/2005 -> 04/2008) vehicule echipate cu sistem OEM amplificat Harman Kardon
                            • Mercedes ML (W164) (10/2008 -> 07/2011) vehicule echipate cu sistem OEM amplificat Harman Kardon
                            • Mercedes R-class (W251) (09/2005 -> 05/2007)
                            • Mercedes R-class (W251) (05/2007 -> 05/2010)
                            • Mercedes SLK-class (R171) (04/2008 -> 03/2011)
                            • Mercedes Sprinter (W906) (04/2006 -> 08/2013)
                            • Mercedes Sprinter (W906) (08/2013 -> 05/2018)
                            • Mercedes Vito/Viano (W639) (04/2006 -> 08/2010)
                            • Mercedes Vito/Viano (W639) (09/2010 -> 03/2014)
                            • Smart For Four (W454) (01/2004 -> 04/2007) vehicule cu unitate OEM CD 2‑DIN şi Comand OEM Sat Nav cu conector Quadlock 40 pini

                            Informații CAN Bus

                            Conectori și alimentare:

                            • Conector: 40 Pin Quadlock Mercedes.
                            • Conectare comandă volan OEM (SWC): jack 3,5 mm sau fir liber.

                            Cabluri speciale:

                            • Pentru variantă necunoscută Mercedes: SWC Mercedes vehicule ISO / 40 Pin Quadlock Multilead (articol: 42xmc00c).

                            Compatibilitate și limitări:

                            • Vehicule cu unitate OEM 2-DIN Audio 20 HU.
                            • Vehicule cu 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigație.
                            • Vehicule Mercedes fără bord deschis.
                            • Vehicule Mercedes fără unitate OEM 1-DIN HU.
                            • Pentru Audio 50 APS Comand NTG2 / NTG2.5 setarea orei nu este suportată – se recomandă recodare la Audio 20 OEM HU, dacă este posibil.

                            Semnale și sarcină:

                            • Roșu: +12 V contact (Klemme 15).
                            • Portocaliu: +12 V iluminare (Klemme 58).
                            • Mov / alb: +12 V marșarier.
                            • Roz: semnal viteză.
                            • Verde: GND frână de mână.
                            • Sarcină maximă: 250 mA. Pentru consum mai mare utilizați releu – 1 releu min. 75 Ω, 2 relee min. 150 Ω.

                            Informații suplimentare importante

                            • Comenzi pe volan (SWC) prin CAN Bus. Vehiculele reimportate sau cu software diferit pot avea incompatibilități de funcții.
                            • Pentru activarea completă este necesar cablu de conectare.

                            Instrucțiuni generale de instalare

                            Verificare înainte de montaj:

                            1. Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.
                            2. Deconectați radioul original (OEM HU) fără tensiune.
                            3. Verificați toate conexiunile interfeței – fără tensiune.

                            Conectare și ordine de instalare:

                            1. Setați și verificați configurarea HW a interfeței – fără tensiune.
                            2. Verificați configurația cablului de conectare la HU – fără tensiune.
                            3. Conectați cablul la HU conform manualului dispozitivului aftermarket.
                            4. Conectați celelalte fire conform manualului dispozitivului.
                            5. Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.
                            6. Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.
                            7. Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).
                            8. Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.

                            Modificarea configurației:

                            • Toate modificările trebuie efectuate fără tensiune.
                            • După modificare repetați pașii 5–8 de mai sus.

                            În caz de defect:

                            • Reinstalați unitatea OEM originală.
                            • Porniți unitatea originală.
                            • Inițiați oprirea sistemului CAN Bus.
                            • Verificați configurarea HW a interfeței.
                            • După oprirea CAN Bus repetați pașii 5 și 6.

                            La modificarea cablajului:

                            • Instalarea și modificările pot fi efectuate doar de personal calificat.
                            • Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.
                            • Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.
                            • Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.
                            • Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.
                            • Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.
