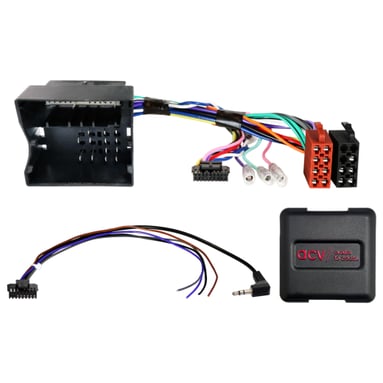

Adaptor buton de control pe volan pentru Mercedes ACV SWC 42XMC015-0

Adaptor buton de control pe volan pentru Mercedes ACV SWC 42XMC015-0

Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).

Destinat pentru automobile

• Mercedes Sprinter (W907/W910) (06/2018 -> 2024 vehicule cu E-call – verificați înainte de montaj conexiunea cablului de legătură microfon MQS strip, eventual ajustați conexiunile și verificați funcția E-call; la vehiculele cu cameră montată ulterior verificați funcția semnalului +12V pentru marșarier din interfață, alternativ conductorul alb/azuriu pe partea șoferului în spatele cutiei de siguranțe)

Informații CAN Bus

Conectori și alimentare:

• Conector: 40 Pin Quadlock Mercedes.
• Conector: OEM SWC > jack 3,5 mm / fir liber.

Compatibilitate și limitări:

• Vehicule cu bord deschis.
• Vehicule cu unitate OEM 1-DIN Browse HU.
• Fir roz – semnal viteză (Speed pulse) nu este suportat.
• Pentru mai multe funcții SWC – recodați vehiculul la Audio 15 OEM HU dacă este posibil.

Semnale și sarcină ieșiri:

• Roșu: +12 V contact (Klemme 15).
• Portocaliu: +12 V iluminare (Klemme 58).
• Mov / alb: +12 V semnal marșarier.
• Verde: GND frână de mână.
• Sarcină maximă ieșiri: 250 mA. Peste 250 mA utilizați releu – 1 releu min. 75 Ω, 2 relee min. 150 Ω.

Informații suplimentare importante

• Pentru activarea completă a adaptorului este necesar cablu de conectare pentru marca specifică a autoradioului.

Instrucțiuni generale de instalare

Verificare înainte de montaj:

1. Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.
2. Deconectați radioul original (OEM HU) fără tensiune.
3. Verificați toate conexiunile interfeței – fără tensiune.

Conectare și ordine de instalare:

1. Setați și verificați configurarea HW a interfeței – fără tensiune.
2. Verificați configurația cablului de conectare la HU – fără tensiune.
3. Conectați cablul la HU conform manualului dispozitivului aftermarket.
4. Conectați celelalte fire conform manualului dispozitivului.
5. Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.
6. Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.
7. Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).
8. Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.

Modificarea configurației:

• Toate modificările trebuie efectuate fără tensiune.
• După modificare repetați pașii 5–8 de mai sus.

În caz de defect:

• Reinstalați unitatea OEM originală.
• Porniți unitatea originală.
• Inițiați oprirea sistemului CAN Bus.
• Verificați configurarea HW a interfeței.
• După oprirea CAN Bus repetați pașii 5 și 6.

La modificarea cablajului:

• Instalarea și modificările pot fi efectuate doar de personal calificat.
• Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.
• Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.
• Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.
• Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.
• Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.
