Adaptor buton de control pe volan pentru Mercedes ACV SWC 42XMC004-0

Fiți primul care revizuiește produsul
adaptor volan pentru Mercedes Clasa CLS (W219) (10/04->06/08), E-class (S211/W211) (03/02->02/08) a SLK-class (R171) (03/04->03/08)
Mai multe despre produs
411 RON
Număr de catalog: 42XMC004-0
1 până la 4 săptămâniWatchdog
Vă putem ajuta cu achiziția dvs
  • Puteți să ne returnați bunurile în termen de 14 zile

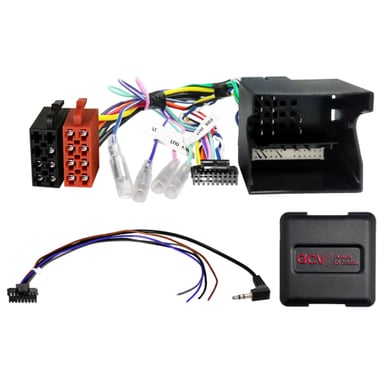

Adaptor buton de control pe volan pentru Mercedes ACV SWC 42XMC004-0

Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).

Destinat pentru automobile

                        • Mercedes CLS-class (W219) (10/2004 – 06/2008)
                        • Mercedes E-class (S211/W211) (03/2002 – 02/2008) funcția portbagajului electric nu este suportată
                        • Mercedes SLK-class (R171) (03/2004 – 03/2008)

                        Informații CAN Bus

                        Conectori și alimentare:

                        • Conector: 40 Pin Quadlock MB2 Mercedes.
                        • Conector: OEM SWC > jack 3,5 mm / fir liber.

                        Compatibilitate și limitări:

                        • Vehicule cu unitate OEM 2-DIN Audio 20 HU.
                        • Vehicule fără 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigație.
                        • Vehicule fără Audio Gateway.
                        • Vehicule fără sistem OEM Harman Kardon.
                        • Vehicule cu Audio Gateway – cablu prelungitor Audio Gateway > ISO 2,5 m (articol: 1195-25-2500-0) sau Audio Gateway > ISO 6,5 m (articol: 1195-25-6500-0).
                        • SWC Mercedes diverse modele ISO / 10 Pin ISO / Mini ISO (articol: 42a-1190-001).
                        • Vehicule cu sistem Harman Kardon OEM: Audio 20 OEM HU – adaptor sistem activ Mercedes Audiogateway MOST > RCA (articol: 13-1190-51).
                        • Vehicule cu Audio 50 APS Comand NTG2 / NTG2.5 OEM navigație – SWC Mercedes CLS / E / SLK Harman Kardon Multilead Amp MOST (articol: 42xmc013-0), setarea orei nu este suportată – se recomandă recodare la Audio 20 OEM HU, dacă este posibil.

                        Semnale și sarcină:

                        • Roșu: +12 V contact (Klemme 15).
                        • Portocaliu: +12 V iluminare (Klemme 58).
                        • Mov / alb: +12 V marșarier.
                        • Roz: semnal viteză (Speed pulse).
                        • Verde: GND frână de mână.
                        • Sarcină maximă: 250 mA. Pentru consum mai mare utilizați releu – 1 releu min. 75 Ω, 2 relee min. 150 Ω.

                        Informații suplimentare importante

                        • Comenzi pe volan (SWC) prin CAN Bus. Vehiculele reimportate sau cu software diferit pot avea incompatibilități de funcții.
                        • Pentru activarea completă este necesar cablu de conectare pentru marca specifică.

                        Instrucțiuni generale de instalare

                        Verificare înainte de montaj:

                        1. Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.
                        2. Deconectați radioul original (OEM HU) fără tensiune.
                        3. Verificați toate conexiunile interfeței – fără tensiune.

                        Conectare și ordine de instalare:

                        1. Setați și verificați configurarea HW a interfeței – fără tensiune.
                        2. Verificați configurația cablului de conectare la HU – fără tensiune.
                        3. Conectați cablul la HU conform manualului dispozitivului aftermarket.
                        4. Conectați celelalte fire conform manualului dispozitivului.
                        5. Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.
                        6. Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.
                        7. Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).
                        8. Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.

                        Modificarea configurației:

                        • Toate modificările trebuie efectuate fără tensiune.
                        • După modificare repetați pașii 5–8 de mai sus.

                        În caz de defect:

                        • Reinstalați unitatea OEM originală.
                        • Porniți unitatea originală.
                        • Inițiați oprirea sistemului CAN Bus.
                        • Verificați configurarea HW a interfeței.
                        • După oprirea CAN Bus repetați pașii 5 și 6.

                        La modificarea cablajului:

                        • Instalarea și modificările pot fi efectuate doar de personal calificat.
                        • Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.
                        • Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.
                        • Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.
                        • Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.
                        • Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.
                        Număr de catalog42XMC004-0
                        MarcăACV
                        Link-uriPrezentare web oficială
