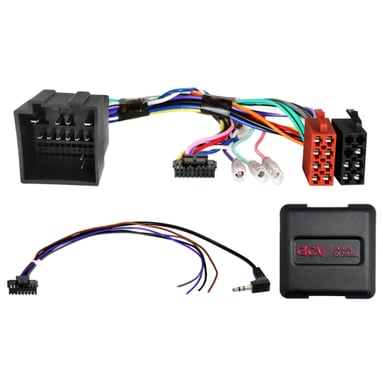

Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).

Destinat pentru automobile

• Ford Fiesta [JHH] (06/2017 -> 03/2022) - unitate radio OEM originală.
• Ford Fiesta [JHH] (03/2022 -> 2024) - unitate radio OEM originală.
• Ford Transit [FAC/FAD] (06/2019 -> 2024) - unitate radio OEM originală.
• Ford Transit Custom [FAC/FAD] (01/2018 -> 2024) - unitate radio OEM originală.

Informații CAN Bus

• Tip sistem: CAN Bus.
• Conector: Ford 32 pini.
• Ieşire pentru control OEM de pe volan: jack de 3,5 mm sau conductor liber.
• Suport cameră OEM pentru marşarier:
  • Adaptor cameră spate OEM: 52 pini Fiat / 32 pini Ford – articol: 771000-2000.
  • Galben: Video(+).
  • Negru: Video(-).
  • Înainte de instalare verificați conexiunile prin măsurare.
  • Pin 14: Video(+).
  • Pin 25: Video(-).
  • Rezolvare problemă ecran intermitent: conectați Video(-) Pin 25 la Pin 24.
• Setarea comutatoarelor DIP se efectuează conform manualului unității aftermarket.

Informații suplimentare importante

• Potrivit pentru unități radio aftermarket Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper și pentru „China HU” universale cu conductori Key1/Key2/GND sau jack de 3,5 mm, în funcție de tip.
• Pentru activarea completă a adaptorului este necesar să comandați cablul de legătură pentru marca specifică a unității radio.

Semnalele furnizate

• Roșu: +12 V alimentare comutată (terminal 15).
• Portocaliu: +12 V iluminare (terminal 58).
• Violet‑alb: +12 V marșarier.
• Roz: impuls viteză.
• Verde: împământare semnal frână de parcare.
• Sarcină maximă a ieșirilor: 250 mA.
• La consum peste 250 mA:
  • 1 releu – rezistența minimă a bobinei 75 Ohm.
  • 2 relee – rezistența minimă a bobinei 150 Ohm.
• Control de pe volan (SWC).

Instrucțiuni generale de instalare

Verificare înainte de montaj:

1. Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.
2. Deconectați radioul original (OEM HU) fără tensiune.
3. Verificați toate conexiunile interfeței – fără tensiune.

Conectare și ordine de instalare:

1. Setați și verificați configurarea HW a interfeței – fără tensiune.
2. Verificați configurația cablului de conectare la HU – fără tensiune.
3. Conectați cablul la HU conform manualului dispozitivului aftermarket.
4. Conectați celelalte fire conform manualului dispozitivului.
5. Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.
6. Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.
7. Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).
8. Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.

Modificarea configurației:

• Toate modificările trebuie efectuate fără tensiune.
• După modificare repetați pașii 5–8 de mai sus.

În caz de defect:

• Reinstalați unitatea OEM originală.
• Porniți unitatea originală.
• Inițiați oprirea sistemului CAN Bus.
• Verificați configurarea HW a interfeței.
• După oprirea CAN Bus repetați pașii 5–8.

La modificarea cablajului:

• Instalarea și modificările pot fi efectuate doar de personal calificat.
• Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.
• Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.
• Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.
• Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.
• Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.
