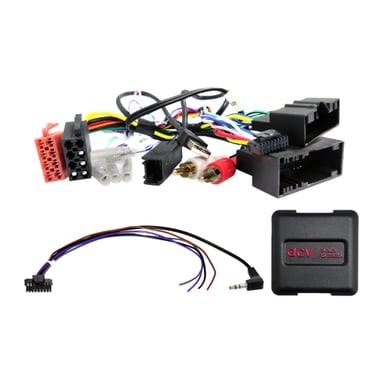

Adaptor buton de control pe volan pentru Ford ACV SWC 42XFO018-0
Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).
Destinat pentru automobile
- Ford Everest (2015 -> 2020) - radio OEM original.
- Ford Ranger [2AB] (01/2016 -> 01/2019) - radio OEM original.
- Ford Ranger [2AB] (01/2019 -> 2021) - radio OEM original.
- Ford Transit Custom [FAC/FAD] (06/2016 -> 01/2018) - OEM USB/AUX nu este suportat, vehicule cu norma de emisii Euro 6.
- Ford Transit [V363] [FCA/FAD] (06/2016 -> 06/2019) - OEM USB/AUX nu este suportat, vehicule cu norma de emisii Euro 6, vehicule cu norma Euro 5 – articol: 42xfo008, vehicule fără display OEM – articol: 42xfo015, instalarea display-ului OEM nu este suportată prin rama de montaj a radio-ului, display-ul OEM trebuie să rămână conectat.
Informații CAN Bus
- Tip sistem: CAN Bus.
- Conector: Ford 24 pini.
- Ieşire pentru controlul OEM de pe volan: jack de 3,5 mm sau fir liber.
- Conectare OEM AUX: RCA roşu/alb.
- Conectare OEM USB: USB-A.
- Vehicule cu buton OK şi/sau buton pentru control vocal.
- Vehicule cu display OEM.
- Funcţia SYNC nu este suportată.
- Setarea datei/orei nu este suportată.
- Setările vehiculului nu sunt suportate.
- Configuraţi comutatoarele DIP conform manualului unităţii aftermarket.
Informații suplimentare importante
- Înainte de instalare dezactivaţi funcţiile SYNC şi Bluetooth din unitatea OEM, dacă sunt disponibile.
- Potrivit pentru unităţi radio aftermarket Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper şi pentru unităţi universale „China HU” cu fire Key1/Key2/GND sau jack de 3,5 mm, în funcţie de tip.
- Pentru activarea completă a adaptorului este necesar să comandaţi cablul de conectare pentru marca specifică a radio-ului.
Semnalele furnizate
- Roşu: +12 V alimentare comutată (conexiunea 15).
- Portocaliu: +12 V iluminare (conexiunea 58).
- Mov-alb: +12 V marşarier.
- Roz: impuls de viteză.
- Verde: masă semnal frână de parcare.
- Sarcina maximă admisă a ieşirilor: 250 mA.
- La un consum peste 250 mA:
- 1 releu – rezistenţă minimă a bobinei 75 Ohm.
- 2 relee – rezistenţă minimă a bobinei 150 Ohm.
- Control de pe volan (SWC).
Instrucțiuni generale de instalare
Verificare înainte de montaj:
- Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.
- Deconectați radioul original (OEM HU) fără tensiune.
- Verificați toate conexiunile interfeței – fără tensiune.
Conectare și ordine de instalare:
- Setați și verificați configurarea HW a interfeței – fără tensiune.
- Verificați configurația cablului de conectare la HU – fără tensiune.
- Conectați cablul la HU conform manualului dispozitivului aftermarket.
- Conectați celelalte fire conform manualului dispozitivului.
- Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.
- Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.
- Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).
- Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.
Modificarea configurației:
- Toate modificările trebuie efectuate fără tensiune.
- După modificare repetați pașii 5–8 de mai sus.
În caz de defect:
- Reinstalați unitatea OEM originală.
- Porniți unitatea originală.
- Inițiați oprirea sistemului CAN Bus.
- Verificați configurarea HW a interfeței.
- După oprirea CAN Bus repetați pașii 5–8.
La modificarea cablajului:
- Instalarea și modificările pot fi efectuate doar de personal calificat.
- Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.
- Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.
- Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.
- Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.
- Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.
| Număr de catalog | 42XFO018-0 |
| Marcă | ACV |
| Link-uri | Prezentare web oficială |
