Adaptor buton de control pe volan pentru Ford ACV SWC 42XFO003-0

Fiți primul care revizuiește produsul
adaptor volan pentru Ford C-Max (DM2) (11/03->05/07, 05/07->09/10), Fiesta (JH1/JD3) (10/05->09/08), Focus (DA3) (11/04->03/08, 02/08->03/11), Fusion (JU2) (10/05->07/12), Galaxy II (WA6) (03/06->04/10, 05/10->05/15), Kuga (DM2) (06/08->12/12), Mondeo III (B4Y/B5Y/BWY) (06/03->04/05, 05/05->06/07), Mondeo IV (BA7) (06/07->10/10, 11/10->08/14), S-Max (WA6) (06/06->04/10, 05/10->05/15), Transit (F**6) (07/06->03/14), Transit Connect (P*2) (06/06->07/13)
Mai multe despre produs
411 RON
Număr de catalog: 42XFO003-0
În stoc (1 buc.)
Vă putem ajuta cu achiziția dvs
  • Puteți să ne returnați bunurile în termen de 14 zile

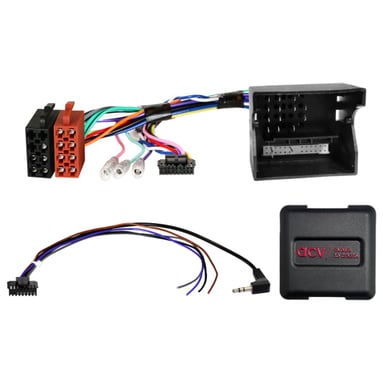

Adaptor buton de control pe volan pentru Ford ACV SWC 42XFO003-0

Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).

Destinat pentru automobile

                                    • Ford C-Max (DM2) (11/2003 -> 05/2007) - radioul OEM original.
                                    • Ford C-Max (DM2) (05/2007 -> 09/2010) - radioul OEM original.
                                    • Ford Fiesta (JH1/JD3) (10/2005 -> 09/2008) - radioul OEM original.
                                    • Ford Focus (DA3) (11/2004 -> 03/2008) - radioul OEM original.
                                    • Ford Focus (DA3) (02/2008 -> 03/2011) - radioul OEM original.
                                    • Ford Fusion (JU2) (10/2005 -> 07/2012) - radioul OEM original.
                                    • Ford Galaxy II (WA6) (03/2006 -> 04/2010) - radioul OEM original.
                                    • Ford Galaxy II (WA6) (05/2010 -> 05/2015) - radioul OEM original.
                                    • Ford Kuga (DM2) (06/2008 -> 12/2012) - vehicule cu PDC, verificați funcționarea fără radioul OEM.
                                    • Ford Mondeo III (B4Y/B5Y/BWY) (06/2003 -> 04/2005) - vehicule cu PDC, verificați funcționarea fără radioul OEM.
                                    • Ford Mondeo III (B4Y/B5Y/BWY) (05/2005 -> 06/2007) - vehicule cu PDC, verificați funcționarea fără radioul OEM.
                                    • Ford Mondeo IV (BA7) (06/2007 -> 10/2010) - vehicule cu PDC, verificați funcționarea fără radioul OEM.
                                    • Ford Mondeo IV (BA7) (11/2010 -> 08/2014) - vehicule cu PDC, verificați funcționarea fără radioul OEM.
                                    • Ford S-Max (WA6) (06/2006 -> 04/2010) - vehicule cu PDC, verificați funcționarea fără radioul OEM.
                                    • Ford S-Max (WA6) (05/2010 -> 05/2015) - vehicule cu PDC, verificați funcționarea fără radioul OEM.
                                    • Ford Transit (F**6) (07/2006 -> 03/2014) - radioul OEM original.
                                    • Ford Transit Connect (P*2) (06/2006 -> 07/2013) - radioul OEM original.

                                    Informații CAN Bus

                                        • Conector: Quadlock Ford 40 pini.
                                        • Ieşire pentru controlul OEM de pe volan: jack 3,5 mm sau fir liber.
                                        • Control analogic de pe volan.
                                        • Radiouri OEM suportate: 5000C, 6000CD, 6006CD, Sony.
                                        • Navigații OEM suportate: Audio Systems OEM Sat Nav cu slot pentru card în partea frontală.
                                        • Vehicule fără ecran color OEM Sat Nav de 7" cu climatizare integrată.
                                        • Vehicule fără asistent de parcare (PDC) suportat prin CAN Bus.

                                        Informații suplimentare importante

                                              • Semnalele furnizate: roșu – +12V borna 15, portocaliu – +12V iluminare borna 58, mov/alb – +12V semnal marșarier, roz – semnal viteză, verde – masă (GND) semnal frână de parcare.
                                              • Încărcare maximă a ieșirilor: 250 mA. La un consum peste 250 mA folosiți releu cu bobină având rezistența minimă 75 Ohm (1 releu) sau 150 Ohm (2 relee).
                                              • Pentru activarea completă a adaptorului este necesar să comandați cablul de conectare specific pentru marca unității radio.

                                              Instrucțiuni generale de instalare

                                              Verificare înainte de montaj:

                                              1. Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.
                                              2. Deconectați radioul original (OEM HU) fără tensiune.
                                              3. Verificați toate conexiunile interfeței – fără tensiune.

                                              Conectare și ordine de instalare:

                                              1. Setați și verificați configurarea HW a interfeței – fără tensiune.
                                              2. Verificați configurația cablului de conectare la HU – fără tensiune.
                                              3. Conectați cablul la HU conform manualului dispozitivului aftermarket.
                                              4. Conectați celelalte fire conform manualului dispozitivului.
                                              5. Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.
                                              6. Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.
                                              7. Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).
                                              8. Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.

                                              Modificarea configurației:

                                              • Toate modificările trebuie efectuate fără tensiune.
                                              • După modificare repetați pașii 5–8 de mai sus.

                                              În caz de defect:

                                              • Reinstalați unitatea OEM originală.
                                              • Porniți unitatea originală.
                                              • Inițiați oprirea sistemului CAN Bus.
                                              • Verificați configurarea HW a interfeței.
                                              • După oprirea CAN Bus repetați pașii 5–8.

                                              La modificarea cablajului:

                                              • Instalarea și modificările pot fi efectuate doar de personal calificat.
                                              • Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.
                                              • Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.
                                              • Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.
                                              • Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.
                                              • Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.
                                              Număr de catalog42XFO003-0
                                              MarcăACV
                                              Link-uriPrezentare web oficială
