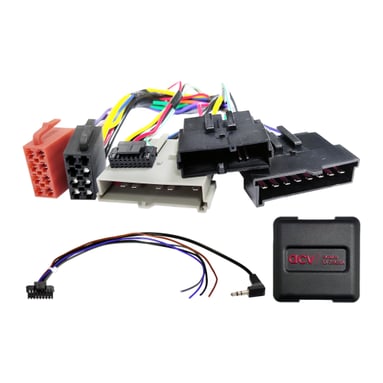

Adaptor buton de control pe volan pentru Ford ACV SWC 42XFO001-0

Adaptor buton de control pe volan pentru Ford ACV SWC 42XFO001-0

Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).

Destinat pentru automobile

• Ford Escort V [AAL/ANL] (02/1995 -> 09/2001) - radio OEM original.
• Ford Focus I [DAW/DBW/DFW/DNW] (10/1998 -> 10/2001) - radio OEM original.
• Ford Focus I [DAW/DBW/DFW/DNW] (10/2001 -> 08/2005) - radio OEM original.
• Ford Galaxy I [WGR] (04/2000 -> 05/2006) - radio OEM original.
• Ford Mondeo III [B4Y/B5Y/BWY] (12/2000 -> 06/2003) - radio OEM original, versiunile Ghia / ST24 nu sunt suportate.
• Ford Puma I [ECT] (07/1997 -> 12/2001) - radio OEM original.

Informații CAN Bus

• Conector: 8-pin / 8-pin / 17-pin Ford.
• Ieșire pentru controlul OEM de pe volan: jack de 3,5 mm sau fir liber.

Informații suplimentare importante

• Destinat vehiculelor cu unități principale OEM Visteon 2000, 4050, 5000, 6000, 6006 și 7000, fără navigație OEM Blaupunkt.
• Potrivit pentru autoradio-uri aftermarket Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper și pentru unități universale „China HU” cu fire Key1/Key2/GND sau jack de 3,5 mm, în funcție de tip.
• Pentru activarea completă a adaptorului este necesar să comandați cablul de legătură pentru marca specifică a autoradio-ului.

Instrucțiuni generale de instalare

Verificare înainte de montaj:

1. Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.
2. Deconectați radioul original (OEM HU) fără tensiune.
3. Verificați toate conexiunile interfeței – fără tensiune.

Conectare și ordine de instalare:

1. Setați și verificați configurarea HW a interfeței – fără tensiune.
2. Verificați configurația cablului de conectare la HU – fără tensiune.
3. Conectați cablul la HU conform manualului dispozitivului aftermarket.
4. Conectați celelalte fire conform manualului dispozitivului.
5. Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.
6. Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.
7. Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).
8. Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.

Modificarea configurației:

• Toate modificările trebuie efectuate fără tensiune.
• După modificare repetați pașii 5–8 de mai sus.

În caz de defect:

• Reinstalați unitatea OEM originală.
• Porniți unitatea originală.
• Inițiați oprirea sistemului CAN Bus.
• Verificați configurarea HW a interfeței.
• După oprirea CAN Bus repetați pașii 5–8.

La modificarea cablajului:

• Instalarea și modificările pot fi efectuate doar de personal calificat.
• Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.
• Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.
• Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.
• Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.
• Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.
