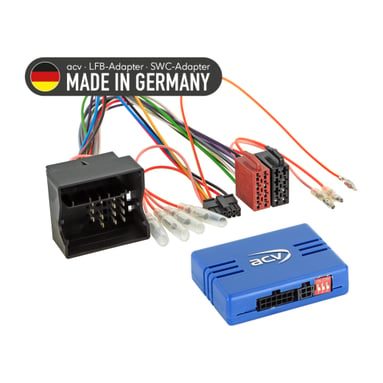

Adaptor buton de control pe volan pentru Ford ACV SWC 42A-1120-001-0

Adaptor pentru controlul butoanelor de pe volan pentru Ford ACV SWC 42A-1120-001-0

Păstrați funcțiile originale de control ale radioului auto de pe volan atunci când înlocuiți radioul original cu o unitate aftermarket. În funcție de echiparea vehiculului, de funcțiile disponibile și de software-ul noului radio auto instalat, unele funcții pot fi limitate sau înlocuite cu altele. Comparați conectorii de cablaj afișați cu cei din vehiculul dvs. și asigurați-vă că se potrivesc atât tehnic, cât și vizual. Verificați dacă a fost instalat inițial unul dintre radiourile OEM menționate. Înainte de montarea finală, verificați funcționalitatea vehiculului, setările sistemului și buna funcționare a controlului de pe volan (SWC).

Destinat pentru automobile

• Ford Galaxy II [WA6] (03/2006 -> 04/2010) - radio original OEM.
• Ford Galaxy II [WA6] (05/2010 -> 05/2015) - radio original OEM.
• Ford Kuga [DM2] (06/2008 -> 12/2012) - radio original OEM; vehicule fără navigație color OEM de 7" cu climatizare integrată.
• Ford Mondeo III [B4Y/B5Y/BWY] (06/2003 -> 04/2005) - radio original OEM; vehicule cu PDC: verificați funcția fără HU OEM, vehicule fără PDC: utilizați 42sfo011.
• Ford Mondeo III [B4Y/B5Y/BWY] (05/2005 -> 06/2007) - radio original OEM; vehicule cu PDC: verificați funcția fără HU OEM, vehicule fără PDC: utilizați 42sfo011.
• Ford Mondeo IV [BA7] (06/2007 -> 10/2010) - radio original OEM; vehicule cu PDC: verificați funcția fără HU OEM, vehicule fără PDC: utilizați 42sfo011.
• Ford Mondeo IV [BA7] (11/2010 -> 08/2014) - radio original OEM; vehicule cu PDC: verificați funcția fără HU OEM, vehicule fără PDC: utilizați 42sfo011.
• Ford S-Max [WA6] (06/2006 -> 04/2010) - radio original OEM; vehicule cu PDC: verificați funcția fără HU OEM, vehicule fără PDC: utilizați 42sfo011.
• Ford S-Max [WA6] (05/2010 -> 05/2015) - radio original OEM; vehicule cu PDC: verificați funcția fără HU OEM, vehicule fără PDC: utilizați 42sfo011.

Informații CAN Bus

Conectori și alimentare:

• Conector: 40 pini Quadlock Ford.

Setare:

• Verificați comutatoarele DIP ale interfeței/radioului auto conform manualului.

Compatibilitate cu vehiculele și cablajul:

• Vehicule cu OEM HU: 5000C / 6000CD / 6006CD / Sony; unități Audio Systems cu slot pentru card în față.
• Vehicule cu CAN Bus.
• Conector de alimentare A:
  • Pin 16: +12 V aprindere – neinstalat.
  • Pin 9: CAN-High albastru/alb (culorile pot varia).
  • Pin 10: CAN-Low violet (culorile pot varia).
• Vehicule fără funcție analogică SWC în conectorul MQS B: pini 6 / 8 nu sunt instalați.

Avertizări:

• Vehicule fără navigație color OEM de 7" cu climatizare integrată.
• Vehicule fără PDC suportat de CAN Bus: verificați compatibilitatea; dacă PDC nu funcționează, utilizați adaptorul 42sfo011.

Indicație LED diagnostic:

• Lumină albastră intermitentă: căutare semnal CAN Bus.
• Lumină albastră: CAN Bus activ.
• Lumină roșie: tensiune de aprindere activă +12 V.

Semnale furnizate

• Roz: +12 V aprindere, max. 1,5 A.
• Portocaliu: +12 V iluminare, max. 0,1 A.
• Alb: +12 V marșarier, max. 1,5 A.
• Galben/verde, galben/roșu: impuls de viteză (V-signal).

Informații suplimentare importante

• Pentru activarea completă a adaptorului este necesar să comandați un cablu de conectare specific pentru marca radioului auto.

Instrucțiuni generale de instalare

Verificare înainte de montaj:

1. Verificați toate funcțiile de control și setările vehiculului cu unitatea principală OEM originală.
2. Deconectați radioul original (OEM HU) fără tensiune.
3. Verificați toate conexiunile interfeței pentru a vă asigura că sunt corect conectate – fără tensiune.

Conectare și ordine de conectare:

1. Verificați setările și configurația HW a interfeței – fără tensiune.
2. Verificați configurația cablului de conectare la HU – fără tensiune.
3. Conectați cablul la HU conform instrucțiunilor dispozitivului aftermarket.
4. Conectați ceilalți conductori conform instrucțiunilor dispozitivului.
5. Conectați întreaga instalare la vehicul – conectați conexiunea principală de alimentare ultima.
6. Realizați configurarea software a interfeței conform instrucțiunilor din descrierea produsului sau manualului.
7. Configurați HU aftermarket (de exemplu, controlul de pe volan, camera, handsfree, alimentare antenă).
8. Efectuați un test funcțional al controlului de pe volan și comunicării cu vehiculul.

Modificarea configurației interfeței și cablului HU:

• Toate modificările trebuie efectuate fără tensiune.
• Repetați pașii 5 până la 8 menționați mai sus.

În caz de defecțiune a interfeței sau a sistemului vehiculului:

• Reinstalați HU OEM originală.
• Porniți unitatea originală.
• Activați dezactivarea sistemului CAN Bus.
• Verificați configurația HW a interfeței.
• După dezactivarea CAN Bus, repetați pașii 5 și 6 menționați mai sus.

În cazul modificărilor de conectare sau cablare:

• Conectarea și modificările pot fi efectuate doar de personal instruit profesional.
• Toate modificările trebuie verificate din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.
• Toate modificările trebuie să fie verificate prin măsurători și comparate cu schema de conectare a vehiculului înainte de conectare.
• Modificările sunt efectuate pe propria răspundere, fără garanție de funcționalitate.
• Modificările sunt efectuate pe propriul risc, fără garanție de evitare a deteriorării vehiculului, dispozitivului sau interfeței.
• Modificările cablajului preinstalat pot duce la pierderea garanției produsului.
