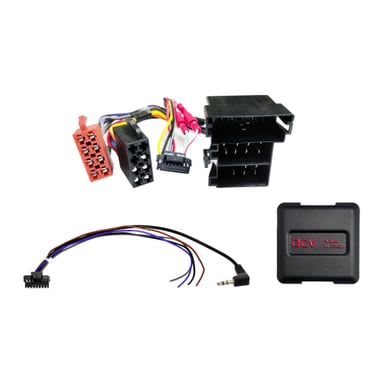

Adaptor buton de control pe volan pentru Citroen / Fiat / Opel / Peugeot ACV SWC 42XFA016-0

Adaptor buton de control pe volan pentru Citroen / Fiat / Opel / Peugeot ACV SWC 42XFA016-0

Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).

Destinat pentru automobile

• Citroen Jumper [250] (05/2014 -> 10/2022) - autoradio OEM original.
• Citroen Jumper [250] (10/2022 -> 2024) - autoradio OEM original.
• Citroen e-Jumper [259] (10/2021 -> 2024) - autoradio OEM original.
• Citroen Relay [250] (2006 -> 2024) - autoradio OEM original.

• Fiat Ducato [ZAF 250] (05/2014 -> 11/2021) - autoradio OEM original.

• Opel Movano Cargo C [Y] (10/2021 -> 01/2024) - autoradio OEM original.
• Opel Movano Cargo C [Y] (01/2024 -> 2024) - autoradio OEM original.
• Opel Movano Electric Cargo C [Y] (10/2021 -> 01/2024) - autoradio OEM original.
• Opel Movano Electric Cargo C [Y] (01/2024 -> 2024) - autoradio OEM original.

• Peugeot Boxer [Y] (09/2014 -> 12/2019) - autoradio OEM original.
• Peugeot Boxer [Y] (08/2018 -> 2024) - autoradio OEM original.
• Peugeot e-Boxer [Y] (10/2021 -> 2024) - autoradio OEM original.

Informații CAN Bus

• Conector: ISO / Mini ISO.
• Ieșire comandă volan OEM: jack 3,5 mm sau fir liber.
• Vehicule cu alimentare +12 V contact și SWC analog în conector Mini ISO: pini 10/11/12 – SWC1 / GND / SWC2.
• Vehicule fără radio OEM.
• În cazul inversării funcțiilor butoanelor SWC, inversați conexiunile firului verde / albastru.
• Pentru vehicule cu unitate OEM Daiichi cu fire colorate conectate direct, verificați semnalele analogice cu unitatea OEM înainte de instalare.

Informații suplimentare importante

• Compatibil cu unități aftermarket: Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper și „China HU” (Key1/Key2/GND sau jack 3,5 mm în funcție de tip).
• Pentru activarea completă este necesar cablu de conectare.

Instrucțiuni generale de instalare

Verificare înainte de montaj:

1. Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.
2. Deconectați radioul original (OEM HU) fără tensiune.
3. Verificați toate conexiunile interfeței – fără tensiune.

Conectare și ordine de instalare:

1. Setați și verificați configurarea HW a interfeței – fără tensiune.
2. Verificați configurația cablului de conectare la HU – fără tensiune.
3. Conectați cablul la HU conform manualului dispozitivului aftermarket.
4. Conectați celelalte fire conform manualului dispozitivului.
5. Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.
6. Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.
7. Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).
8. Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.

Modificarea configurației:

• Toate modificările trebuie efectuate fără tensiune.
• După modificare repetați pașii 5–8 de mai sus.

În caz de defect:

• Reinstalați unitatea OEM originală.
• Porniți unitatea originală.
• Inițiați oprirea sistemului CAN Bus.
• Verificați configurarea HW a interfeței.
• După oprirea CAN Bus repetați pașii 5 și 8.

La modificarea cablajului:

• Instalarea și modificările pot fi efectuate doar de personal calificat.
• Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.
• Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.
• Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.
• Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.
• Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.
