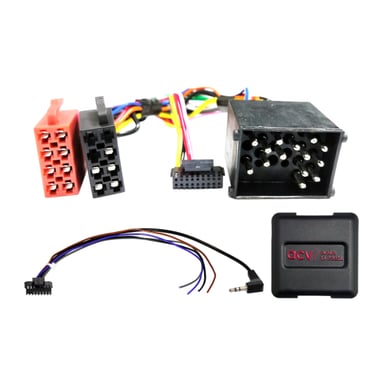

Adaptor buton de control pe volan pentru BMW ACV SWC 42XBM003-0

Adaptor buton de control pe volan pentru BMW ACV SWC 42XBM003-0

Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).

Destinat pentru automobile

• BMW serie 3 (E46) (07/1998->02/2007) cu conectare la conectorul BMW 17 Pin și control OEM de pe volan pe jack de 3,5mm sau cablu liber, pentru vehiculele cu radio OEM Business fără navigație OEM Professional și fără sistem de sunet OEM, cu componente OEM demontate, cum ar fi schimbătorul CD, tuner TV și modul telefon.
• BMW serie 5 (E39) (01/1996->05/2004) cu conectare la conectorul BMW 17 Pin și control OEM de pe volan pe jack de 3,5mm sau cablu liber, pentru vehiculele cu radio OEM Business fără navigație OEM Professional și fără sistem de sunet OEM, cu componente OEM demontate, cum ar fi schimbătorul CD, tuner TV și modul telefon.
• BMW serie 7 (E38) (09/1994->09/2001) cu conectare la conectorul BMW 17 Pin și control OEM de pe volan pe jack de 3,5mm sau cablu liber, pentru vehiculele cu radio OEM Business fără navigație OEM Professional și fără sistem de sunet OEM, cu componente OEM demontate, cum ar fi schimbătorul CD, tuner TV și modul telefon.
• BMW X5 (E53) (03/2000->10/2003) cu conectare la conectorul BMW 17 Pin și control OEM de pe volan pe jack de 3,5mm sau cablu liber, pentru vehiculele cu radio OEM Business fără navigație OEM Professional și fără sistem de sunet OEM, cu componente OEM demontate, cum ar fi schimbătorul CD, tuner TV și modul telefon.
• Mini R50/R53 (06/2001->11/2006) cu conectare la conectorul BMW 17 Pin și control OEM de pe volan pe jack de 3,5mm sau cablu liber, pentru vehiculele cu radio OEM Business fără navigație OEM Professional și fără sistem de sunet OEM, cu componente OEM demontate, cum ar fi schimbătorul CD, tuner TV și modul telefon.
• Mini R52 (07/2004->08/2008) cu conectare la conectorul BMW 17 Pin și control OEM de pe volan pe jack de 3,5mm sau cablu liber, pentru vehiculele cu radio OEM Business fără navigație OEM Professional și fără sistem de sunet OEM, cu componente OEM demontate, cum ar fi schimbătorul CD, tuner TV și modul telefon.

Informații CAN Bus

• Conectare: conector BMW 17 pini.
• Conectare: comandă volan OEM -> jack 3,5 mm sau fir liber.
• Pentru variantă necunoscută de conector BMW utilizați cablajul 42xbm00c (17 pini și 40 pini Quadlock).
• Pentru vehicule cu navigație BMW Professional utilizați cablu prelungitor 17 pin(f) -> 17 pin(m) / antenă 6,5 m — articol: 1020-21-6500-0.
• Pentru vehicule cu sistem audio (nu DSP / Harman Kardon) utilizați adaptor activ BMW/Land Rover/Rover 17 pini — articol: 13-1020-50.
• Setați comutatoarele DIP conform producătorului unității aftermarket (vezi BDA).

Informații suplimentare importante

• Pentru activarea completă a adaptorului este necesar cablu de conectare pentru marca specifică de autoradio.

Instrucțiuni generale de instalare

Verificare înainte de montaj:

1. Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.
2. Deconectați radioul original (OEM HU) fără tensiune.
3. Verificați toate conexiunile interfeței – fără tensiune.

Conectare și ordine de instalare:

1. Setați și verificați configurarea HW a interfeței – fără tensiune.
2. Verificați configurația cablului de conectare la HU – fără tensiune.
3. Conectați cablul la HU conform manualului dispozitivului aftermarket.
4. Conectați celelalte fire conform manualului dispozitivului.
5. Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.
6. Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.
7. Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).
8. Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.

Modificarea configurației:

• Toate modificările trebuie efectuate fără tensiune.
• După modificare repetați pașii 5–8 de mai sus.

În caz de defect:

• Reinstalați unitatea OEM originală.
• Porniți unitatea originală.
• Inițiați oprirea sistemului CAN Bus.
• Verificați configurarea HW a interfeței.
• După oprirea CAN Bus repetați pașii 5 și 8.

La modificarea cablajului:

• Instalarea și modificările pot fi efectuate doar de personal calificat.
• Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.
• Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.
• Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.
• Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.
• Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.
